主要技術參數：

1.  試驗脈沖波形： 10/700uS

1）波形誤差： ± 20％；

2）輸出脈沖電壓： 0～4.0kV，按鍵設置，分辨率0.01kV；

3）電壓數顯準確度： ± 5％ ± 3字；

2.  試驗脈沖波形： 1.2/50uS

1）波形誤差： ± 20％；

2）輸出脈沖電壓： 0～6.0kV，按鍵設置，分辨率0.01kV；

3）電壓數顯準確度： ± 5％ ± 3字；

3.  充放電時間設置： 1秒 ～ 999 秒

4.  其準確度： ± 2％

5.  充放電次數設置： 0 ～ 999 次

6.  其準確度： ± 1次。

7.  輸出電壓極性： 正負交替切換

8.  監測輸出端分壓比： 1：1000

9.  過流保護和過壓保護：可連續設置保護值（機內調節設置）；

10.  顯示和操作方式： 7寸彩色觸摸屏（TK6070iH）顯示和菜單界面操作；

11.  高壓變壓器功率：400VA；

12.  儀器尺寸：約640mm（長）×460mm（深）×320mm（高）；

13.  工作電源： 220V ± 10％，50Hz ± 2Hz。

設備特點：

  1950S型脈沖發生器選用松下PLC可編程控制器（FP-X C14R）控制，所有參數和儀器的工作狀態都在臺灣威倫通7寸彩色觸摸屏（TK6070iH）上顯示和設置，中英文菜單界面；該儀器還具過壓保護，確保儀器工作的安全可靠性，可廣泛應用于電氣安全檢測實驗室和電子、電器制造企業。

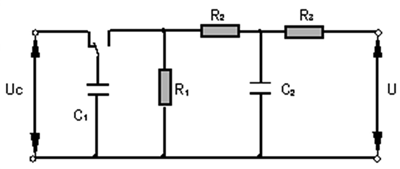

脈沖試驗網絡電路圖：

GB4943.1-2011(IEC60950-1：2005，MOD) 標準的附錄N.1中的試驗網絡電路圖

備注:

1)上圖中的電路用來產生脈沖電壓，所用元器件數值見下表，電容器C1起始狀態被充電壓Uc。10/700μs（10μs為視在波前時間，700μs為視在半峰值時間，其波形見圖9所示，T1為視在波前時間，T為視在半峰值時間）的脈沖試驗電路是用來模擬通信網絡中的閃電干擾。

2）1.2/50μs (1.2μs為視為在波前時間，50μs為視在半峰值時間，其波形見圖9所示)的脈沖試驗電路是用來模擬配電系統中的瞬態電壓。

3）脈沖波形是指在開路條件下的波形，在不同的負載條件下波形是各不相同的。由于大量的電荷儲存在電容器C1內，因此在使用這些發生器時需要十分小心。

脈沖發生器電路中的元件值表：

符合標準：

Delta德爾塔儀器自主研發設計的1950S型脈沖發生器（Pulse Tester），是用于產生脈沖信號和高壓直流信號的試驗儀器。此儀器按 GB4943.1-2011(IEC60950-1：2005，MOD) 標準的附錄N.1要求以及GB8898-2011(IEC60065：2005)標準的附錄K.1要求進行設計制作，對各類信息技術設備進行模擬通信網絡中的閃電干擾和模擬配電系統中的瞬態電壓，屬電氣安全試驗儀器設備。

應用范圍：

Ⅰ類設備、Ⅱ類設備、Ⅲ類設備；

各種信息技術設備、電子元件等產品。
