4.標準GB/T 8059-2016對實驗室軟件要求

電冰箱新版性能標準GB/T 8059-2016較上一版GB/T 8059系列標準在制冷性能測試方法上發生了很大的變化，新版標準最大的特點就是對試驗的穩定判斷提出了更高的要求，如耗電量實驗室，首次提出了SS1、SS2、DF1、DF2判穩方法，儲藏溫度試驗時，提出了S-E階段判穩要求，增加了冷卻能力、降溫試驗等新的試驗?，F(xiàn)有的冰箱性能實驗室測試軟件，大部分僅能實現數據的采集，部分可以實現耗電量的簡單計算，而如果使用該軟件進行新版標準的測試，則需要依靠試驗人員的經驗手動選擇數據，進行耗電量的計算。對其他儲藏溫度、冷凍能力試驗僅僅實現數據的采集，是否合格也要依靠試驗人員對采集數據的分析得出。

由于無法用軟件實現自動判穩功能，只能讓試驗持續足夠長的時間，然后通過導出原始數據，進行后續的手動計算處理來實現，這種操作方法使得測試周期加長，另外，由于數據量大，需要復雜的計算才能實現，導致耗時增加，不適合批量試驗，而且也會造成不必要的浪費，加大了出錯的幾率。

為了滿足新版電冰箱性能標準GB/T 8059-2016的要求，針對不同的試驗項目，測試軟件應實現不同的功能。接下來的章節對新版標準主要測試項目如耗電量試驗、儲藏溫度試驗、冷凍能力試驗、冷卻能力試驗、降溫試驗項目對測試軟件的要求進行詳細分析。

4.1 耗電量試驗對測試軟件的要求

新版標準耗電量由穩定狀態耗電量、化霜及恢復期耗電量增量、裝載耗電量、輔助裝置耗電量等內容組成，詳見圖2。

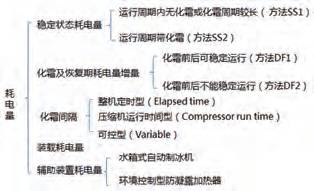

▲圖2 耗電量組成

新版測試軟件在保留原有數據如電壓、頻率、熱電偶數據、積分電能、功率因數等數據實時采集功能的同時，應能實現穩定狀態SS1、SS2、DF1、DF2、裝載耗電量的實時判穩及數據計算功能。

4.1.1 穩定狀態耗電量SS1判穩及輸出數據要求

方法SS1是用來確定穩定狀態耗電量的一種方法，無論直冷冰箱還是無霜冰箱，優選用SS1方法進行穩定狀態的判穩。

針對新版標準的測試軟件應能自動根據壓縮機開?；驕囟葋砼袛嗝總€溫度控制周期，自動按照最小溫度控制周期且最小時長的原則來選擇區間A、B、C數據，并對區間A、B、C的數據依據標準GB/T 8059-2016附表B.1進行判穩，如果能夠滿足判穩條件，則順延1周期或1個小時，判斷是否有連續三個滿足條件的區間A、B、C，有連續三個能滿足條件的ABC時選擇最后一個滿足條件的數據作為最終的試驗周期，如果不能滿足條件，則對區間A、B、C分別每次增加1個周期或1h，再次進行判穩，直至滿足判穩條件或使得區間A（B或C）的長度大于等于36h，用這些數據計算穩定狀態功率。如果有多個滿足條件的區間ABC，則選擇相對功率偏差最小的試驗周期。如圖3所示。

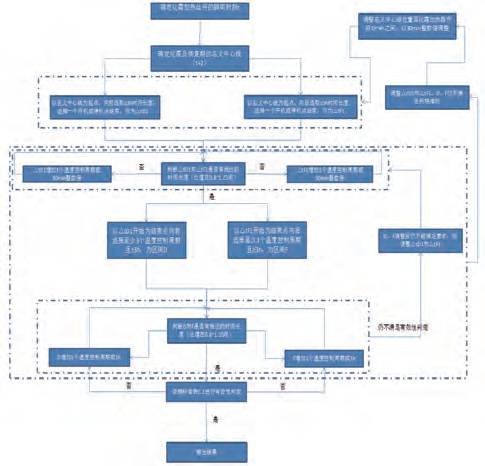

▲圖3 SS1判穩流程圖

用SS1判穩方法，軟件最終應能計算輸出以下數據：穩定狀態功率Pss1，各間室穩定狀態的平均溫度Tss1、環境溫度、試驗周期長度tABC、壓縮機運行比CRtss、溫度偏差、溫度變化率、相對功率偏差、相對功率變化率。

最終應能根據實測環境溫度、間室溫度對穩定狀態功率進行修正，得到PSS。

4.1.2 穩定狀態耗電量SS2判穩及輸出數據要求

對無霜制冷器具，在SS1判穩方法無法實現的情況下，新軟件應能自動選擇SS2判穩方法，自動選擇溫度控制周期最少或區間長度最短的區間X、Y，并對區間X、Y數據按照標準GB/T 8059-2016附表B.2進行判穩，如果不能滿足要求，則區間X、Y每次增加一個溫度控制周期或1h，再次進行判穩，直至滿足要求。如圖4所示。

▲圖4 SS2判穩流程圖

用SS2判穩方法，軟件最終應能輸出以下數據：穩定狀態功率Pss2，各間室穩定狀態的平均溫度Tss2_i、環境溫度、試驗周期長度、壓縮機運行比CRtss、溫度偏差、相對功率偏差、功率偏差、初始化霜及恢復期耗電量增量。

最終應能根據實測環境溫度、間室溫度對穩定狀態功率進行修正，得到PSS。

4.1.3 化霜及恢復期耗電量增量DF1判穩及數據輸出要求

化霜及恢復期耗電量增量DF1是無霜冰箱耗電量的重要組成部分，計算穩定狀態功率Pss2需要確定區間X后緊鄰的單一的有效的化霜及恢復期增量值；日耗電量計算時需要確定代表性的化霜及恢復期耗電量增量值。

針對GB/T 8059-2016的測試軟件應能自動識別化霜及恢復期，并能對每一個化霜及恢復期耗電量增量的有效性進行判定，并根據需要選擇單一的化霜及恢復期或者代表性的化霜及恢復期?；盎謴?fù)期耗電量增量確定流程見圖5。

▲圖5 DF1判穩流程

用DF1判穩后，軟件最終應能輸出以下數據：化霜及恢復期耗電量增量△Edfj，化霜及恢復期各間室溫度變化△Thdfj_i、壓縮機運行時間型化霜定時器化霜及恢復期額外的壓縮機運行時間△tdrj、溫度偏差、相對功率偏差、功率偏差。

軟件還應具備計算代表性化霜及恢復期耗電量增量的功能。

4.1.4 化霜及恢復期耗電量增量DF2判穩及數據輸出要求

化霜及恢復期耗電量增量DF2判穩方法僅在DF1無法判穩時，才能使用。

針對GB/T 8059-2016標準的測試軟件應能自動識別化霜及恢復期，在DF1方法無法判穩時，能自動選擇DF2進行判穩。判穩流程見圖6。

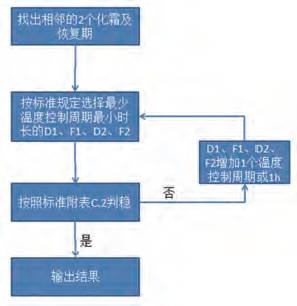

▲圖6 DF2判穩流程

用DF2判穩后，軟件最終應能輸出以下數據：化霜及恢復期耗電量增量△Edfj，化霜及恢復期各間室溫度變化△Thdfj_i、穩定狀態功率PF1-D2、壓縮機運行時間型化霜定時器化霜及恢復期額外的壓縮機運行時間△tdrj、溫度偏差、相對功率偏差、功率偏差。

4.1.5 裝載耗電量判穩及數據輸出進行裝載耗電量時，軟件應能實現如下功能：

（1）裝載前穩定后，軟件給出提示，告知已達到SS1或SS2或DF1穩定狀態；

（2）軟件應能記錄熱負荷放入時刻；

（3）裝入熱負荷后，應能再次判斷裝載后功率是否穩定；

（4）自動判斷裝載前后功率、溫度是否滿足裝載判穩條件；

（5）輸出結果。

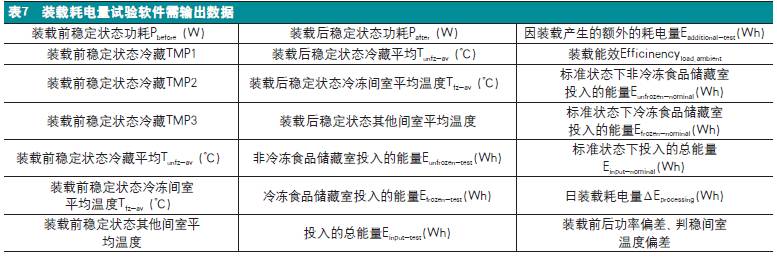

裝載耗電量試驗判穩流程如圖7所示，裝載耗電量試驗軟件應能輸出表7的數據。

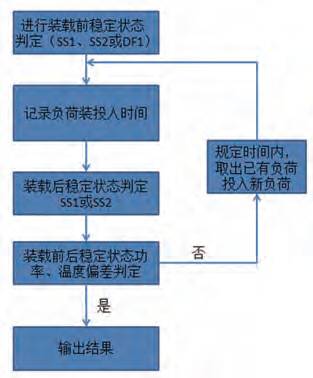

▲圖7 裝載耗電量試驗判穩流程

4.1.6 耗電量試驗整體要求

針對標準GB/T 8059-2016的測試軟件耗電量試驗項目除了可以滿足4.1.1～4.1.6的判穩要求外，整體上應能按照圖8的流程進行判穩和計算。

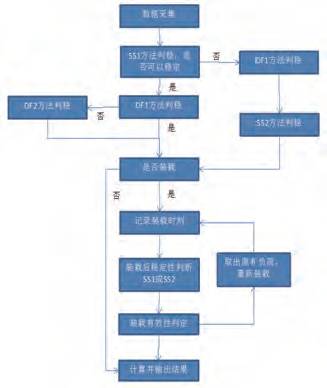

▲圖8 耗電量測試軟件判穩流程

上述測試僅針對一次測試結果的測試流程，而依據標準GB/T 8059-2016進行耗電量測試時，我們可能會用到線性插值法、三角形插值法，測試軟件應能具備插值計算功能，且能根據選定的測試次數進行16℃或32℃環境溫度下插值耗電量的計算，并最終對每個環境溫度下的耗電量加權，計算出年耗電量。

來源：《家電科技》2017年第10期
