UL 810對應的一般用途電容器主要是用于各類美規交流電機啟動或運轉設備輔助，例如家用或電器電機設備, 常見應用于空調/冰箱/風扇電機啟動或運轉, 部份應用于熒光或鹵素?zé)艟呒半娏υO(shè)備功因校正負載使用。

UL 810對應的一般用途電容器依性能及結構來區分, 可分成三大類：

1.結構審核型（UL產品類別代碼CZDS2）:

不測試內部異常短路時的保護能力,不得宣告最大有效故障電流保護能力, 最大可宣告工作電壓7.2KV

2.內部保護型（UL產品類別代碼CYWT2）:

須宣告AFC最大有效故障電流(短路)保護能力, 最大AFC標示10000A

3.電解電容（UL產品類別代碼CZEH2） :

最大600V, 須執行過電壓及壓力釋放測試

?

本章節給大家?guī)淼氖巧暾圲L 810的電容一些結構檢查要求，便于您在申請UL認證前進行自檢，更方便快捷的得到UL認證。

Enclosure，UL 810對金屬和非金屬外殼的要求不同:

1. 對于金屬外殼，鋼制至少0.25mm厚； 鋁制或銅制至少0.41mm厚。全金屬密封型外殼只能申請CYWT2產品系列。

2. 對于非金屬外殼，電容的外殼所用塑料需要經過UL認證，并符合Flame Class 大于V-2，Dielectric Strength 大于5KV的要求。

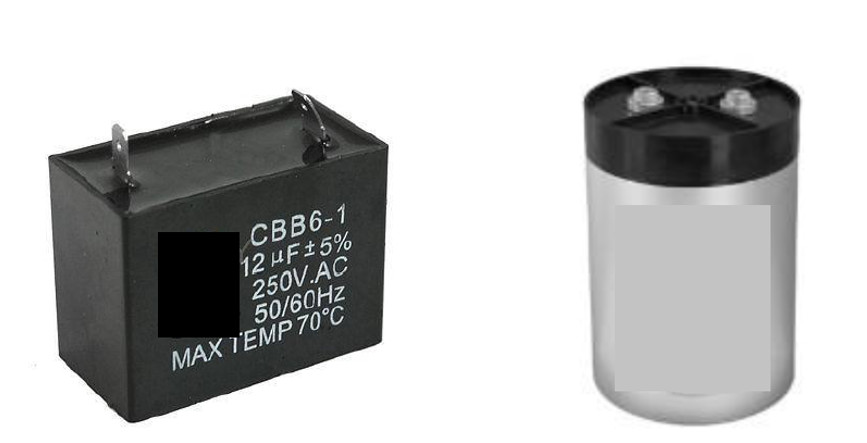

Insulating Material，對于的內部絕緣材料，UL 810一般要求符合Flame Class 大于HB即可，但是當絕緣材料外露時，如下結構，需按塑料外殼的要求執行。

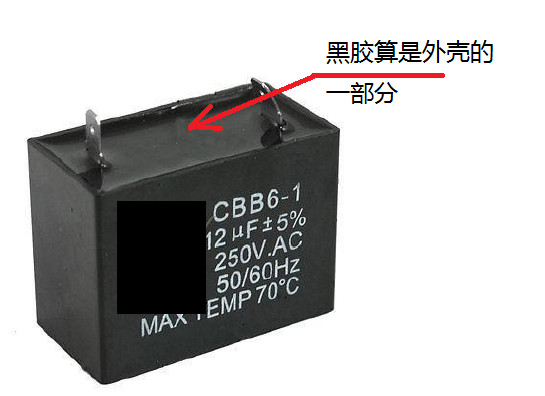

另外，根據UL 810 4.3.4的要求，外殼和Epoxy的耐溫需要高于70℃或電容的宣告溫度的兩者較大值。

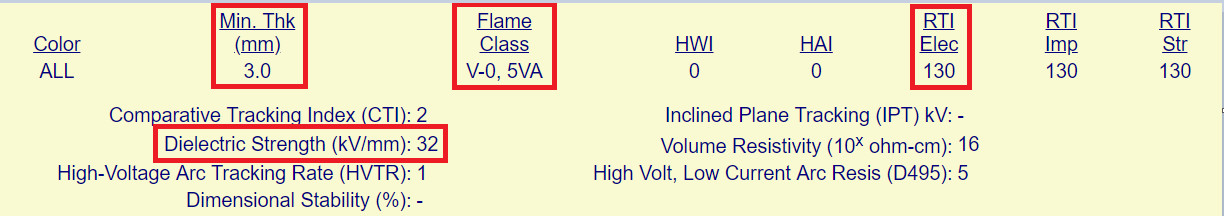

以上具體可在UL黃卡中如下處體現：

Dielectric Strength = 3mm X 32KV/mm = 96KV＞5KV?

若Flame Class和RTI符合要求但沒有Dielectric Strength (5KV)，可在案件中進行評估。

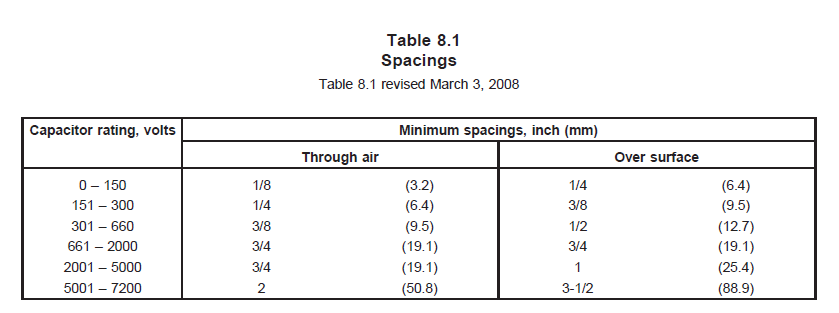

Terminals，端子間距離需要符合UL 810 Table 8.1的間距規范。

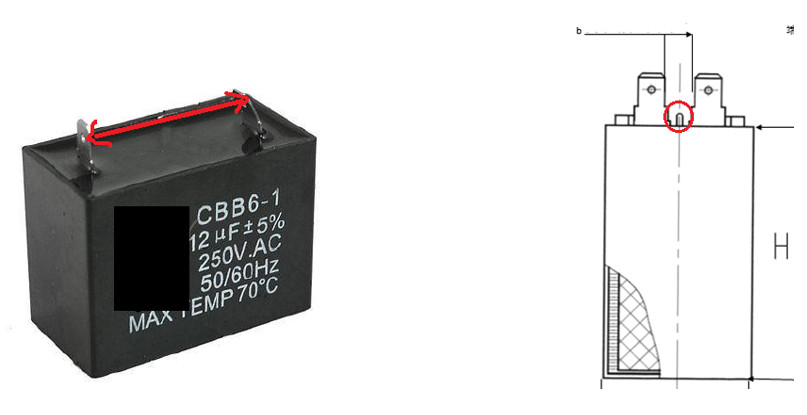

如下圖所示，額定電壓250VAC的電容，端子間空氣間隙需要大于6.4mm，表面爬電距離需大于9.5mm。如空氣間隙滿足，爬電距離不足，可設計擋板增加爬電距離，如右下圖所示。

?

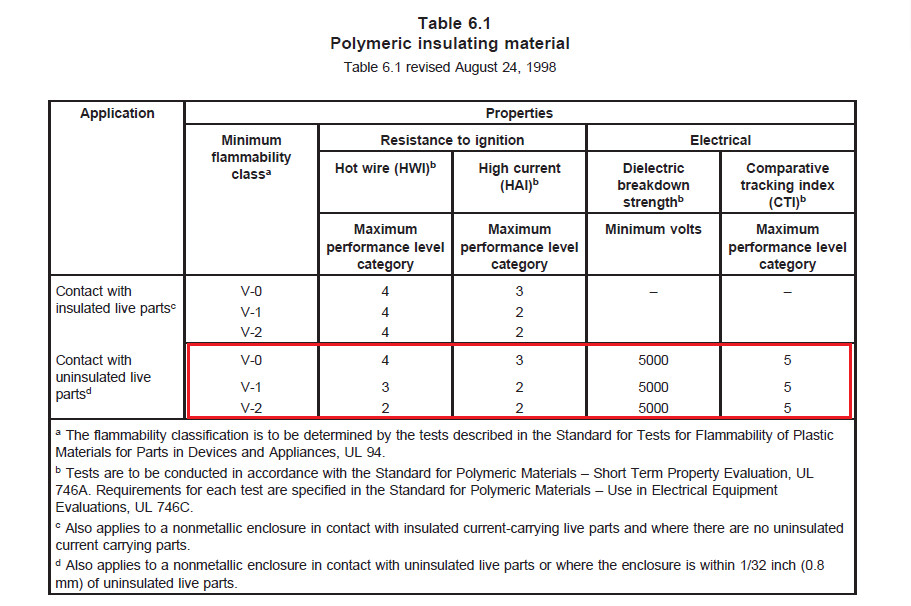

對于端子間表面爬電距離小于12.7mm的產品，端子臺材料需要滿足UL 810 Table 6.1的要求。

所以當外殼塑料或者內部絕緣材料直接用來固定端子，如下圖所示結構，且表面爬電距離小于12.7mm時，材料要求需要按照Table 6.1來執行。

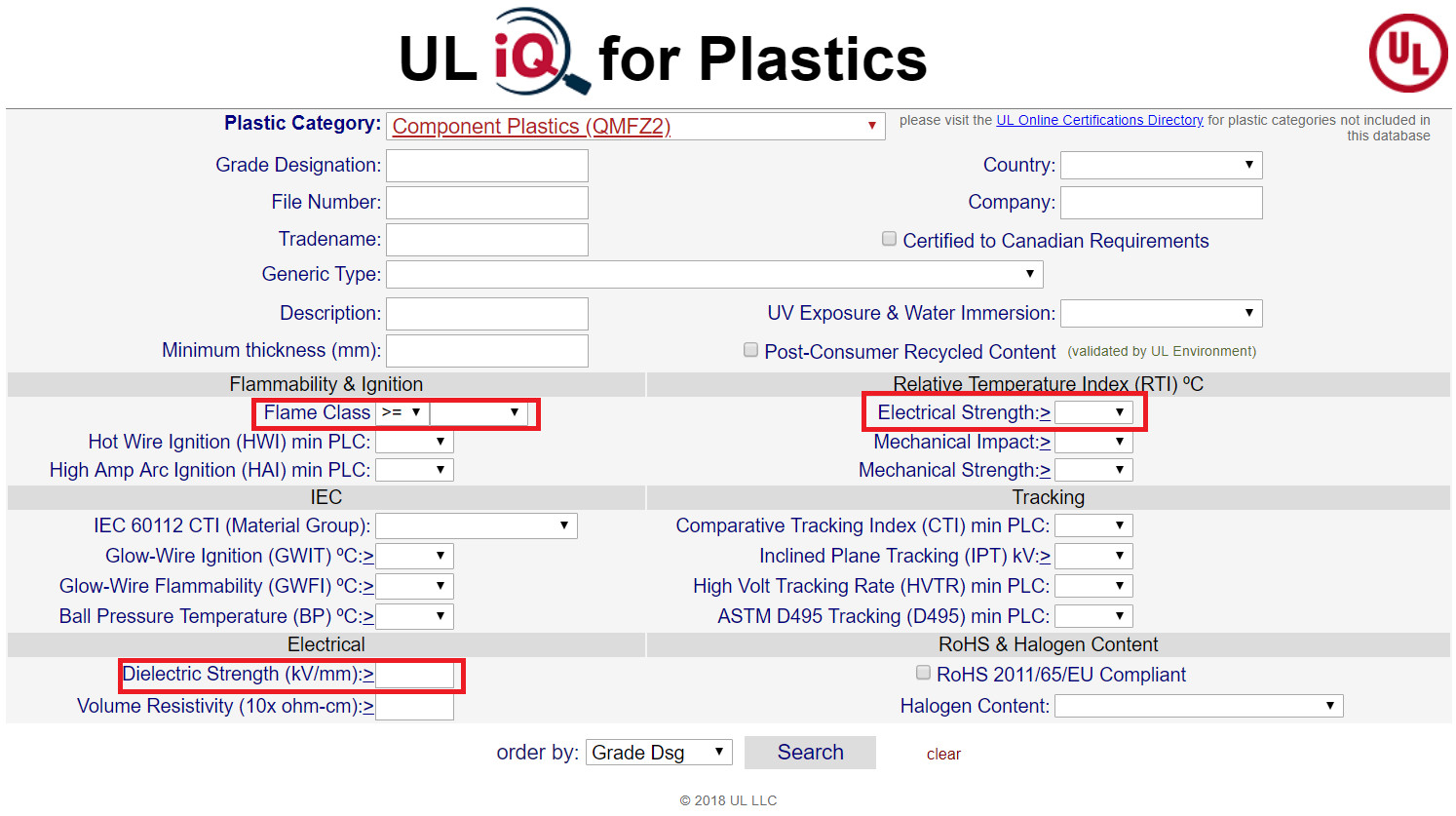

以上均可在UL推出的IQ網站上 http://iq.ul.com/plastics/ 查詢符合要求的供應商黃卡資料，可按如下進行相對應的條件篩選。
