IEC 61347-1:2007與IEC 61347-1:2015標準部分差異分析
發表時間:2018-10-17 7:04:58

燈具,作為廣泛應用于日常生活的電器產品,與我們密不可分,其安全性、可靠性也備受人們所關注,尤其是在安全方面,涉及到人身與財產安全,是必須符合強制性產品認證要求的基本底線。因此,作為燈具產品的核心零部件,燈具的控制裝置,其重要性不言而喻。本文將對燈具的控制裝置適用的安全標準進行相關闡述,并針對相關國內、國際標準的變化與更新,進行總結和概括。


1、概述


目前我國燈具控制裝置的現行國標GB 19510.1-2009等同于IEC 61347-1:2007(Edition 1.0)(以下簡稱舊版標準),而國際電工委員會(International Electrotechnical Commission,以下簡稱IEC)于2012年11月發布了IEC 61347-1:2012(Edition2.0)版,又于2015年2月發布了IEC 61347-1:2015(Edition 3.0)版(以下簡稱新版標準),新舊版本之間有較大的差異,這些差異具體表現在哪個方面,在實驗過程中應該注意什么,這是大家比較關注的問題。


本文針對新舊兩個版本的標準差異進行對比分析,旨在讓燈具、控制裝置的相關生產企業、檢驗機構等專業從業人員,預先了解國際上的標準變化,為后續設計、生產、檢測等提供參考。


2、新、舊版本標準的主要差異


新版本與舊版本之間越過了IEC 61347-1:2012標準,兩版本的差異之大可想而知。首先對新舊版本的差異進行對比分析,并對新版本條款進行簡單的說明。新版標準擴大了適用范圍、更新了引用文件、增加了標記、重新制定了接地條款、增加了SELV控制裝置防觸電要求、修改了絕緣電阻限值以及電氣強度的試驗電壓,分類規范了爬電距離和間隙的限值,新增了部分附錄。標準填補了SELV控制裝置測試的空白,增加了對雙重絕緣和加強絕緣的絕緣材料的要求,重新編寫了接地的測試項目,這些變動基本覆蓋了目前所有的燈的控制裝置,對產品的安全性提出了更高的要求。


2.1 第1章 范圍

在新版標準中,產品的適用范圍發生了改變。新版標準的適用范圍涵蓋了在生產期間對單個燈的控制裝置,同時提出了對安全特低電壓(以下簡稱SELV)的控制裝置的特殊要求,并且考慮到了控制裝置在0.9~1.1倍額定電壓下工作時以及在配合符合相關標準的燈具時不應該危害安全,性能要求可能有更嚴格的限制。


2.2 第2章 規范性引用文件

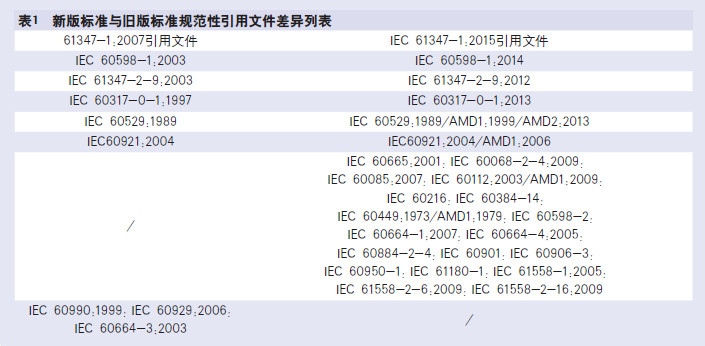

新版標準對規范性引用文件進行版本更新的同時增加了其他引用文件,使得標準的追溯性更強。具體體現在表1。


2.3 第3章 術語和定義

新標準將“功能性接地”的標識由“ ”修改為“ ”,并對其進行了解釋:“在某些情況下,功能性接地對于燈的啟動和/或避免無線電干擾可能是必須的”。這項改動既提升了功能性接地的重要性,又有效的將功能性接地符號與保護性接地符號進行區分。


新標準增加了以下術語:特低電壓、安全特地電壓、功能特低電壓、本體、I類燈控制裝置、II類燈控制裝置、III類燈控制裝置、保護性阻抗裝置、最大工作電壓、基本絕緣、雙重絕緣、加強絕緣、電氣間隙、爬電距離、固體絕緣、臨界頻率、均勻場、非均勻場、瞬態過電壓、沖擊耐受類別、最大輸出峰值工作電壓、點燃電壓、點燃脈沖電壓、等效變壓器峰值電壓、LV電源。新增的術語使得標準內容更加清晰,便于理解,避免產生歧義。


2.4 第7章 標志

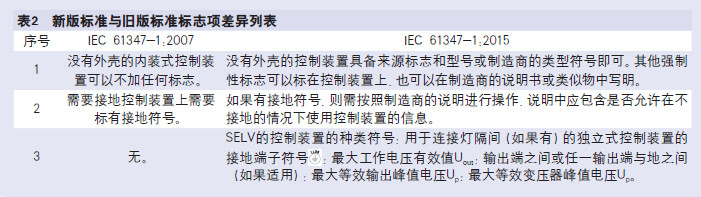

新版標準對于內裝式控制裝置的標志以及接地標志補充了相關要求,同時增加了標志項目,如表2。


2.5 第9章 保護接地裝置

若說新舊標準哪一章變化最大,非“保護接地裝置”莫屬了。

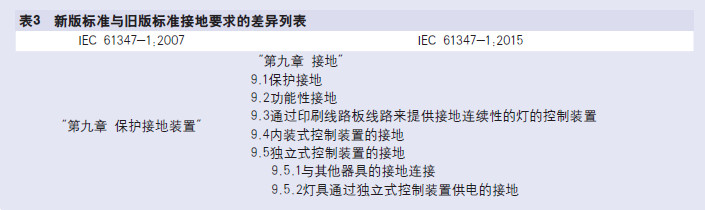

舊版標準的“第九章保護接地裝置”被全部刪除。新版標準重新編寫了“第九章接地”。新舊版本標準接地要求差異見表3。新版標準根據不同的接地形式指定了不同的要求,使得接地的效果發揮到最大。


2.6 第10章 防止意外接觸帶電部件的措施

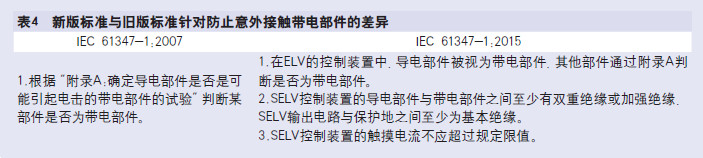

新標準中擴展了帶電部件的范圍,提出了對SELV控制裝置的相關要求,對應關系如表4所示。從表4內容可以看出新標準對SELV控制裝置的部件提高了要求。


2.7 第11章 防潮和絕緣

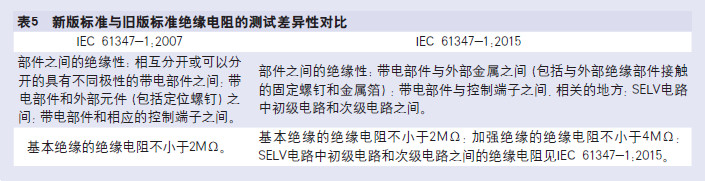

新標準中取消了對不同極性的帶電部件之間的絕緣電阻的測量。在測量絕緣電阻時明確了應將輸入和輸出端綁在一起進行,同時提高了限值。對比見表5。


2.8 第12章 介電強度

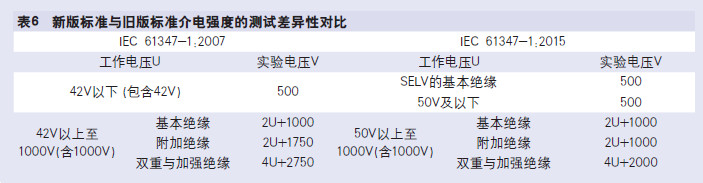

新舊標準對于介電強度的測試電壓改動較大,對比如表6。


由表6可以看出,新標準中對介電強度的要求有所降低,實驗電壓基本與燈具標準(IEC 60598-1:2017)趨于一致,使得控制裝置與燈具之間的配合更加緊密。


2.9 第13章 鎮流器繞組的耐熱試驗

新標準中增加了對提供SELV控制裝置中繞組的注釋。


2.10 第14章 故障狀態

新版標準中對有保護接地符號或功能接地符號,且聲明允許不接地時的控制裝置明確了實驗要求,對于濾波電容器也增加了相應條款。


新版標準增加了試驗樣品的要求,并做出了詳細解釋:應在三個樣品上進行所有故障狀態的測試,包括一個或多個為型式試驗而提交的物品。如果其中一個樣品失敗,則應重新對三個新樣品進行測試,所有樣品均不得失效。當然變動最大的還是故障狀態測試實驗的實驗條件。新標準對于測試電壓以及測試電路都有了新的要求。測試電壓由原來的“0.9~1.1倍額定電壓之間任一電壓”修改為“控制裝置的額定電壓范圍內的任一電壓,當額定電壓為單一值時,可在額定電壓的±5%范圍內任意一電壓”,新增了160A測試電路。


2.11 第15章 結構

新標準中新增了對于SELV或ELV電路中的插頭和插座以及帶電部件和可觸及部件之間絕緣性的具體要求。


2.12 第16章 爬電距離和電器間隙

新版標準與舊版標準在爬電距離和電氣間隙的內容上有較大改動,改動主要體現在下述幾個方面。

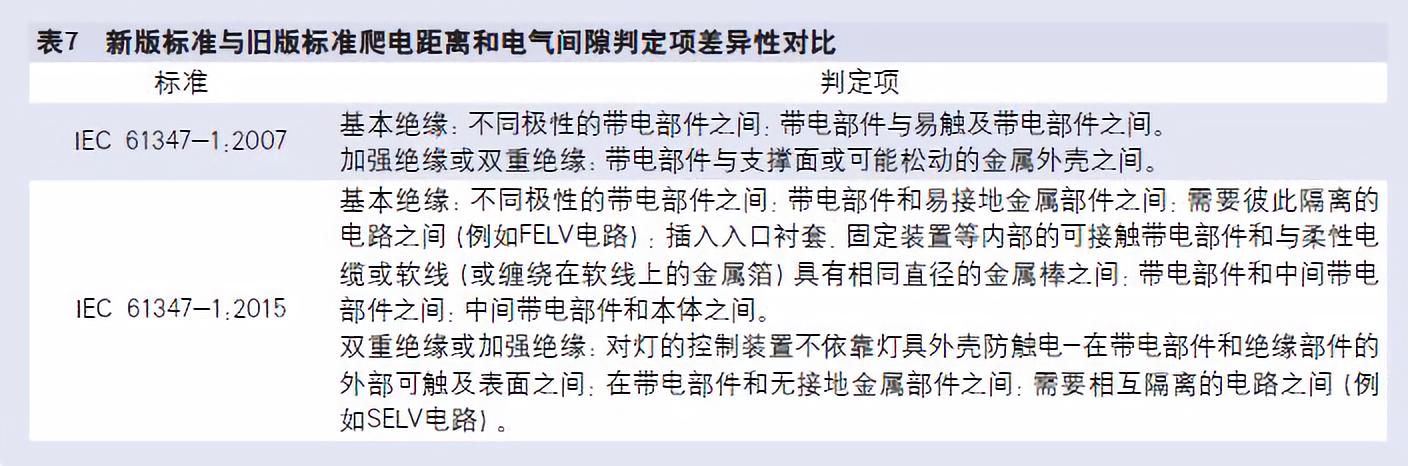

2.12.1 基本絕緣以及加強絕緣或雙重絕緣的判定項(表7)

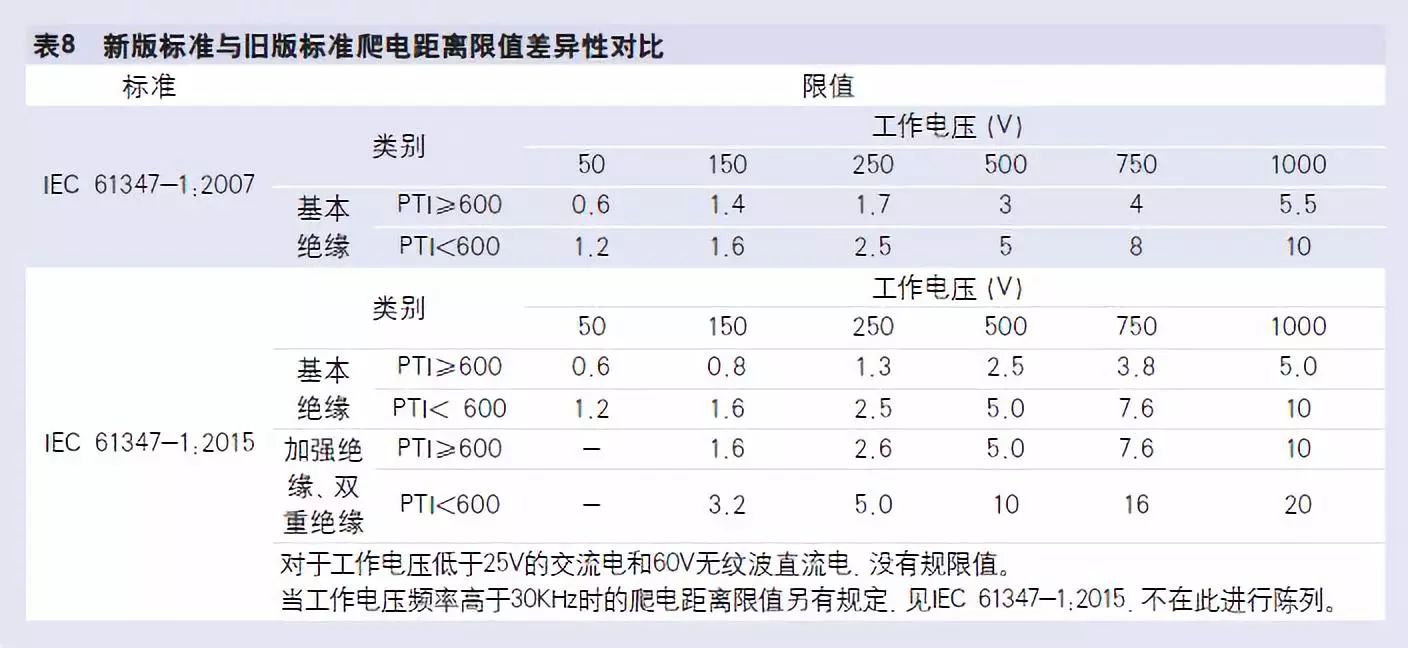

2.12.2 基本絕緣以及加強絕緣或雙重絕緣的爬電距離的限值(表8)

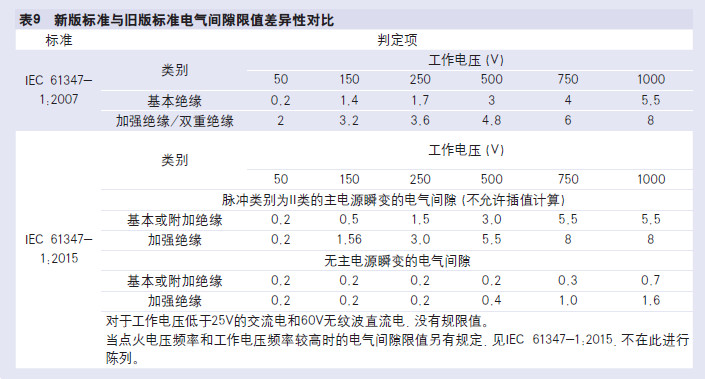

2.12.3 基本絕緣以及加強絕緣或雙重絕緣的電氣間隙的限值(表9)


2.13 第20章 無負載輸出電壓

新標準針對無負載輸出電壓的適用范圍進行的確定,即帶有集成變壓器,以供電頻率運行的電感式燈的控制裝置。


2.14 附錄

新標準中修改并增加了較多附錄,豐富了標準內容。新版標準修改了以下內容:

(1)附錄A確定導電部件是否可能引起電擊的帶電部件的試驗的全部?jī)?nèi)容。

(2)附錄B熱保護式燈控制裝置的特殊要求(B 9.5GB 19510.10-2009 所規定的定溫?zé)岜Wo(hù)式燈的控制裝置;B9.5.1 一般要求;B 9.5.2測試步驟;B 9.5.3測試周期)。

新版標準增加了以下內容:

(1)附錄K制造期間的合格性試驗中增加了K.3使用圖層或灌封防污染保護的控制裝置的附加電氣強度測試;

(2)附錄L:具備雙重絕緣或加強絕緣的內裝式鎮流器的補充要求;

(3)附錄M:打算用于脈沖承受類別III的控制裝置的電氣強度試驗電壓表;

(4)附錄N:對用于雙重絕緣或加強絕緣的絕緣材料的要求;

(5)附錄O:雙重絕緣或加強絕緣的內裝式電子控制裝置的附加要求;

(6)附錄P:使用防止污染的圖層或灌封的燈的控制裝置的爬電距離和電氣間隙的附加要求;

(7)附錄Q:Up的計算示例;

(8)附錄R:爬電距離和間隙的概念;

(9)附錄S:控制裝置的絕緣配合示例;

(10)附錄T:打算用于脈沖承受類別III的高適用度的控制設備的爬電距離和電氣間隙;

(11)附錄K:制造期間的合格性試驗。


3、結語


通過新舊版本的對比分析發現,新版本對燈控制裝置的要求整體有所提高,無論是I類、II類、III類。但對介電強度等章節的要求有所下降。值得注意的是新標準對當前主流的SELV控制裝置提出了要求。新版IEC 61347針對控制裝置的的技術革新,做出了相應的應對之策,與當前技術匹配度更高,對檢測人員更具指導意義。


參考文獻

[1] IEC 61347-1:2007, Lamp controlgear–Part 1:General and safetyrequirements [S].

[2] IEC 61347-1:2012, Lamp controlgear–Part 1:General and safetyrequirements[S].

[3] IEC 61347-1:2015, Lamp controlgear–Part 1: General andsafety requirements[S].

[4] 李維泉, 倪濟宇. GB 19510.14-2009中一些規定與概念的理解(上)[J].中國照明電器, 2011(7):31-35.

[5] 李維泉, 倪濟宇. GB 19510.14-2009中一些規定與概念的理解(下)[J]. 中國照明電器, 2011(8):28-31.

[6] 李自力. 關于IEC61347-1:2010標準中“定義與術語”的討論及修改建議[J]. 中國照明電器, 2012(4):32-35.

[7] 朱秋曙. 淺談IEC61347-1新舊標準的差異[J]. 標準檢測認證, 2014:58-60.

[8] 汪永錫. IEC61347標準與我國照明電器標準現狀簡介[J]. 標準與測試,34-36.

[9] 余丹艷. 淺析IEC61347-1-A2附錄L的試驗要求[J]. 科技創新導報,2014(28):84-85.
