基于ANSYS CFD的空氣凈化器風輪仿真優化研究
發表時間:2019-05-18 11:21:09

1、引言


隨著人們生活水平的提高以及環境意識的增強,對空氣質量的要求也越來越嚴格,而空氣凈化器作為一種能夠凈化空氣中的污染物、提高空氣清潔度的設備,受到廣泛的使用??諝鈨艋魍ǔT谑覂?nèi)使用,顧客對噪音有直觀的體驗,凈化器噪聲的很大一部分來自風輪與空氣的作用,所以一個低噪的風輪設計就顯得至關重要,對風輪進行提效和降噪優化有利于氣動噪聲和整體能耗的降低。本文將從空氣凈化器風輪著手,以降噪為首要研究目標,利用ANSYS CFD系列軟件來探索一套風輪的研究方法,以作為實驗的補充。


2、風輪流場仿真分析方案

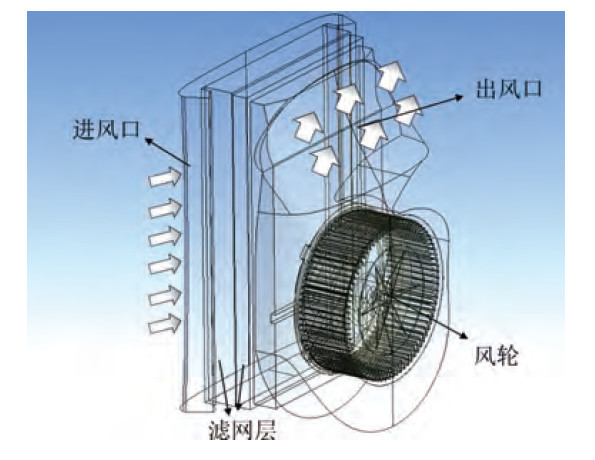

市面上常見的空氣凈化器由過濾網、電機和風輪等組成,產品的凈化原理如圖1所示。


圖1 空氣凈化器流場示意圖


本文將以無限極享優樂牌空氣凈化器為研究對象,以現有電機、濾網等部件性能參數作為基礎,利用ANSYS CFD系列軟件來探索一套風輪的研究方法,對凈化器的流場和噪聲進行仿真優化,以達到降噪的目的,并指導后續的結構設計。


在整個空氣凈化器系統中,影響風輪效率及噪聲大小的尺寸參數可達10多個。如果對風輪進行全參數的分析,DOE數量會非常龐大,計算周期會很長。因此在本文研究中,先保持葉型不變,選取葉輪部分安裝角度和結構尺寸進行參數化分析;若降噪結果不理想,再對葉型局部參數進行優化,并進一步對葉輪安裝參數進行參數優化。


3、流場及噪聲優化分析

3.1 凈化器流場簡化及網格劃分

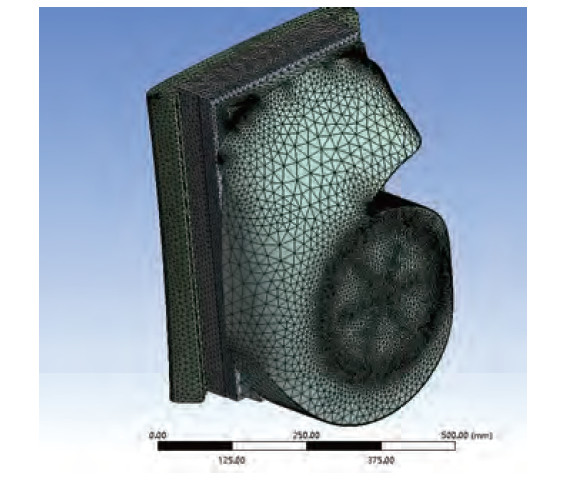

圖1為某品牌空氣凈化器的原始幾何模型,為確保得到較高質量的網格,先通過ANSYS DM的幾何清理工具,對凈化器模型進行幾何修復并提取流場,并進一步利用ANSYS Meshing進行網格劃分,最終得到如圖2所示的整體網格。


圖2 凈化器流場整體網格

3.2 濾網阻力模型

在空氣凈化器中,各層濾網起到對空氣的不斷過濾和凈化作用,但也存在較大的空氣阻力。所以在凈化器流場的分析中,濾網模型必須考慮。但由于濾網層結構非常復雜,在仿真中直接進行網格劃分是不現實的,對于這類結構的模擬,可使用Fluent軟件的多孔介質模型來進行簡化。其中初效濾網層透空率比較大且厚度較小,該層可忽略,僅需考慮HEPA微粒濾網和氣味濾網,相應簡化模型可根據圖3和圖4中壓降-流速的實驗數據(圖中藍色線)進行多項式擬合,最終得出兩濾網的擬合關系分別為:P1=41×V1和P2=11×V2+23.5×V22,其中P1、V1表示HEPA微粒濾網的壓降與流速,P2、V2表示氣味濾網的壓降與流速。

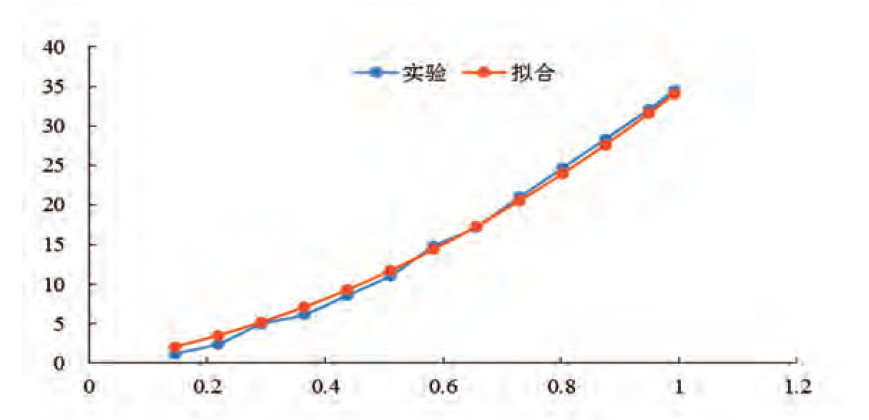

圖3 HEPA微粒濾網壓降-流速關系

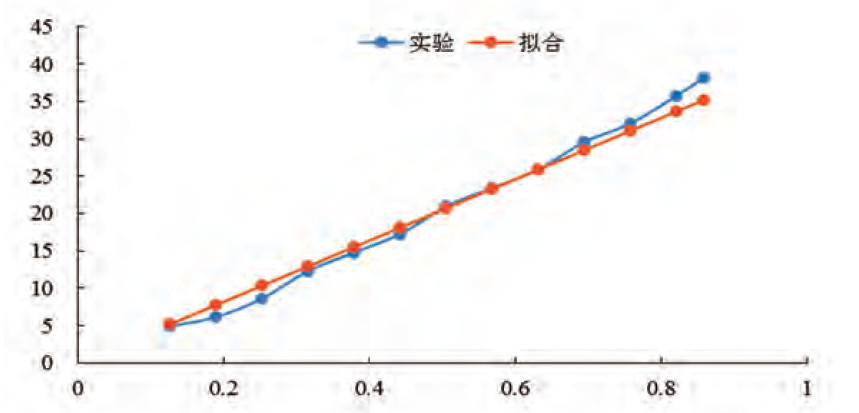

圖4 氣味濾網壓降-流速關系

3.3 原始模型的流場及噪聲評估

在進行優化計算之前,先使用FLUENT對原始模型進行分析,獲得原始設計的凈化空氣體積流量及噪音水平,作為后續優化的基準。為提高分析效率,計算中將使用MRF的方法來模擬葉輪旋轉區域,根據電機參數設定該區域轉動速度為780rpm,對風機氣動噪聲的評估將采用FLUENT中的Proudman寬頻噪聲模型,主要考慮由固體邊界上的湍流邊界層流動產生的遠場噪聲,通過Curle積分評估離心風機的聲功率級,在后續優化過程中比較不同方案聲源最大聲功率級的變化,用于評估各優化方案對噪聲的影響。

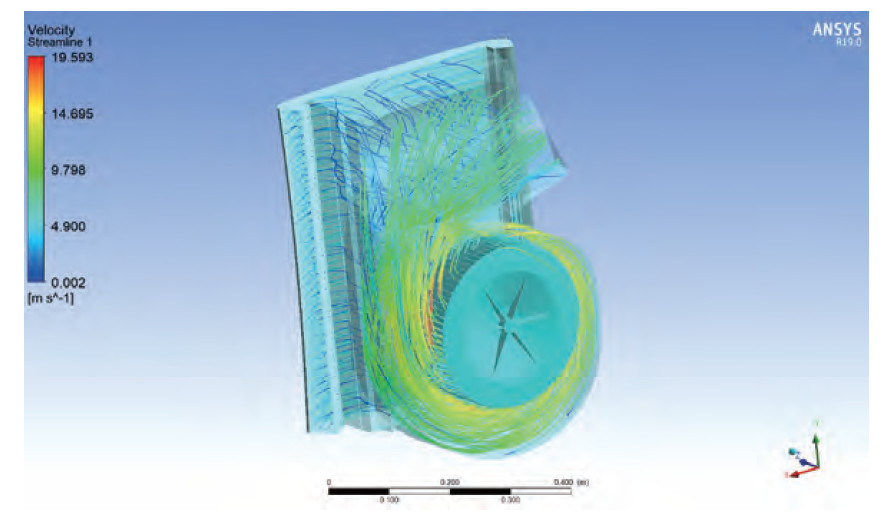

計算環境工況取壓力為101325Pa、溫度300K時的空氣參數,此時密度為1.225kg/m3;由于風道內流速較低,遠小于0.3個馬赫數,可認為流動是不可壓的;對于該問題可設定湍流模型為SST k-w模型。通過計算最終得到空氣流量為491m3/h,葉輪表面平均聲功率級為45.2dB,從圖5、圖6中可以看到在葉輪前緣處,聲功率是最大的,這可能是由于氣流對葉片前緣的沖擊作用引起的。


圖5 速度流線圖

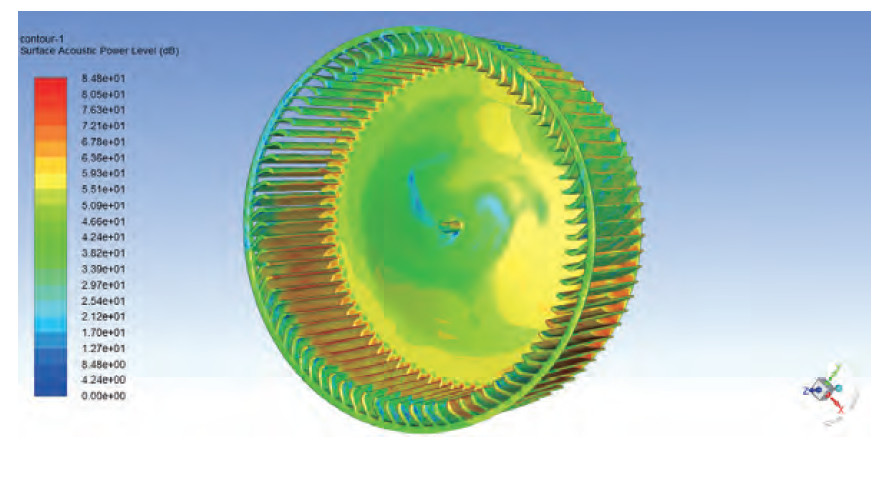

圖6 葉輪表面聲功率級

3.4 風輪優化方案1

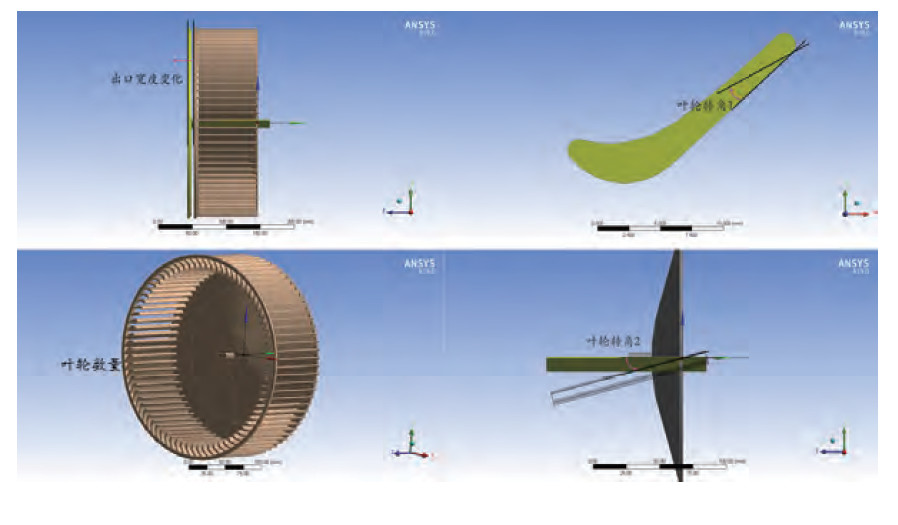

考慮到風輪的葉型和安裝參數非常之多,在風輪優化方案1中將保持葉型不變,僅對以下四個參數(如圖7所示,箭頭方向?yàn)檎┻M(jìn)行優化分析:


圖7 葉輪參數化方案

(1)出口寬度變化:以原始寬度為基準,取值范圍為[-30mm, 0mm];


(2)葉輪轉角1:葉輪扭轉角度,以原設計為基準,取值范圍為[-15°,15°];


(3)葉輪轉角2:葉輪傾斜角度,以原設計為基準,箭頭方向?yàn)檎?,取值范圍為[-15°,15°];


(4)葉輪數量:取值范圍為[50,80]。


確定了上述尺寸參數后,就可以進行DOE分析。DOE計算結束后,可以利用ANSYS Workbench下的Parameters Correlation工具進行全局敏感度分析,以確定在給定的參數范圍內,各個輸入?yún)?shù)對結果的影響程度,通過分析可以排除一些對結果沒有影響的參數。

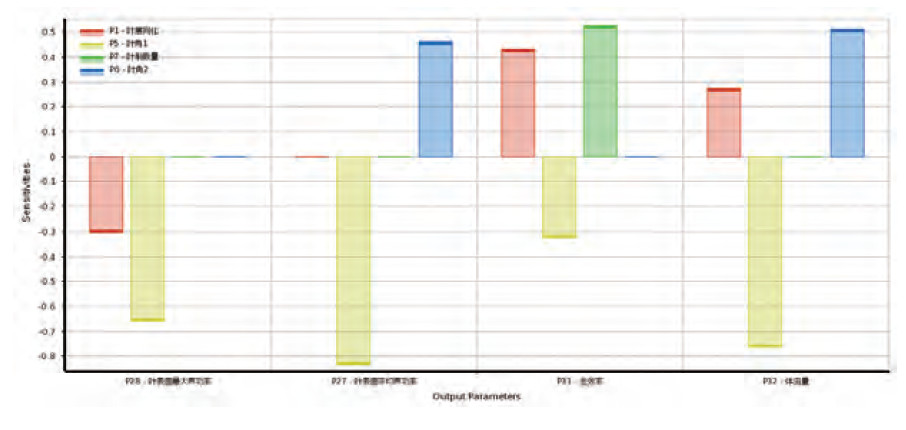

計算分析結果如圖8,見增大出口寬度可以增加風量和全壓效率,還可以減小葉輪表面最大聲功率,而該參數對葉輪表面平均聲功率不敏感;此外隨著轉角1(即葉片扭轉角)變大,葉輪表面聲功率會降低,但風量也會減少,而隨著轉角2(即葉輪傾斜角度)的增加,雖然能夠提高風量,但會使得葉輪表面聲功率增加;增大葉輪數量可以提高全壓效率,而不會明顯影響其他輸出參數。


圖8 風輪優化方案的全局敏感度分析圖

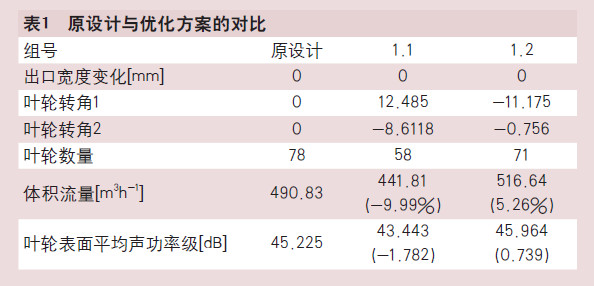

根據全局敏感性分析,出口寬度越大對高效低噪的設計更有利,考慮到空間的限制,將保持葉輪寬度不變。使用Screening方法,分別以降噪和提高流量作為主要目標進行尋優。最終得出以下原設計與優化方案的結果對比,見表1(注:以上變化均在參數取值范圍內討論),結果顯示,若以降噪為優先目標,可降低葉輪表面平均聲功率級約2dB,但流量也會損失10%左右;若以提高流量為優先目標,可提高流量至少5%左右,但葉輪表面平均聲功率級會增加0.7dB左右。


3.5 風輪優化方案2

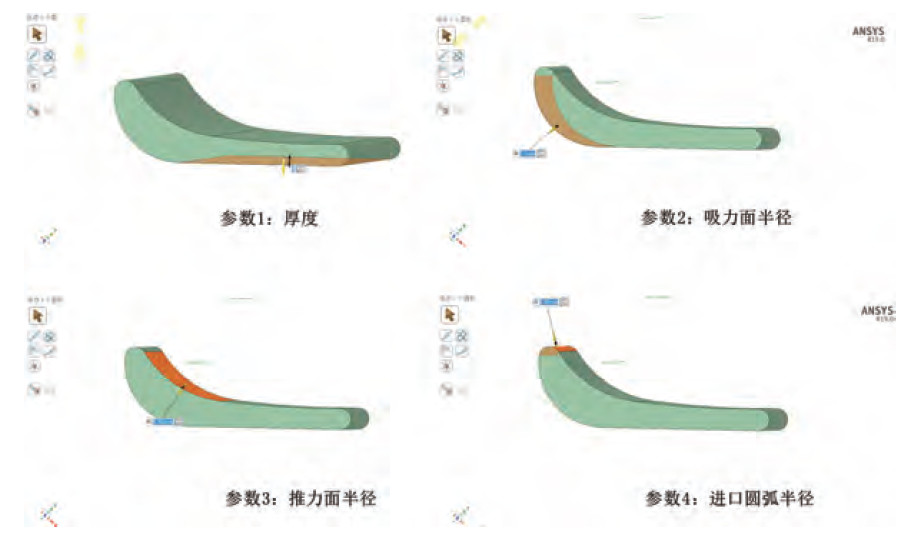

通過方案1的優化很難在降噪的同時進一步提高流量。因此方案2將考慮在原葉型的基礎上,對葉輪局部參數進行調整,并選取較優的葉輪結構進行安裝角度的優化,選取如圖9的4個參數進行調整。


圖9 局部參數優化方案

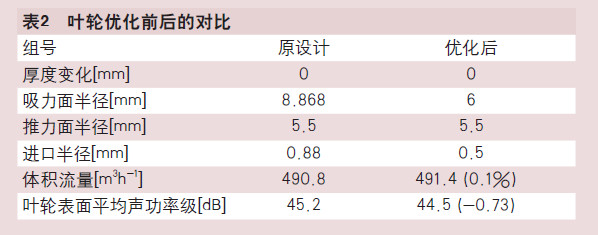

優化結果對比如表2所示,該優化后的葉輪,不僅能夠提高少量流量,還能降低葉輪表面平均聲功率級約0.7dB。

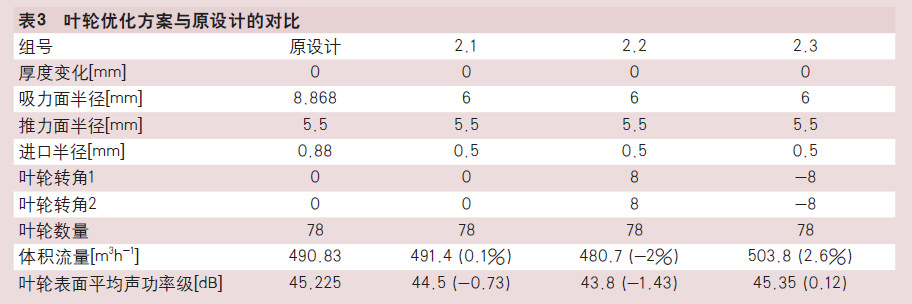

基于該優化葉輪,按照葉輪優化方案1的方法進一步進行安裝角度的尋優,最終得出三種方案,見表3。


通過上述分析,由此可得組號2.2的葉輪,在流量減少不超過2%的情況下,降低葉輪表面平均聲功率級達1.43dB,效果最明顯。

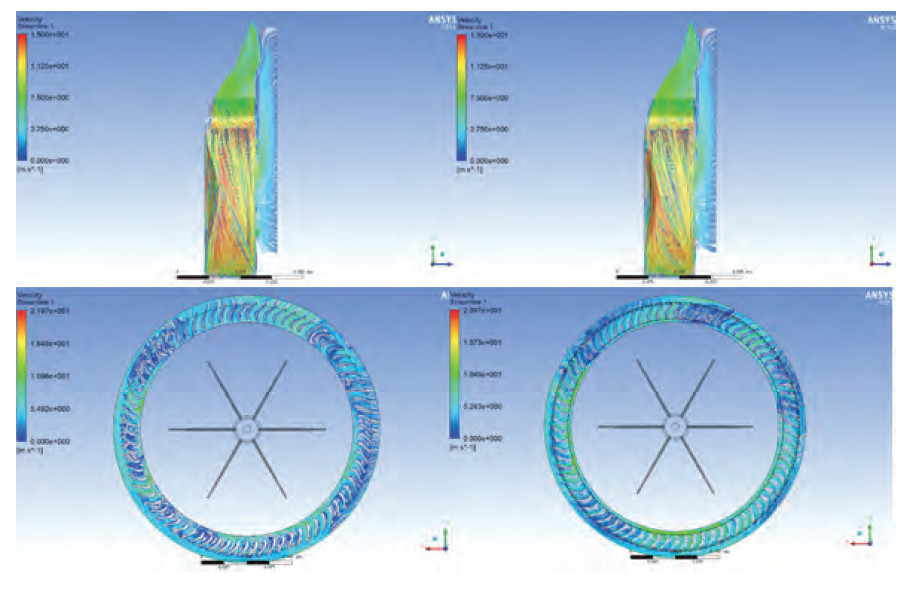

圖10為原始設計和組號2.2的流線圖對比,可見流線的傾斜分布與葉輪的傾斜布置更加匹配,另外可以明顯降低葉輪流道內的渦流區域,最終提高出風的效率。


圖10 原始設計(左)和組號2.2(右)的流線圖

4、實驗結果

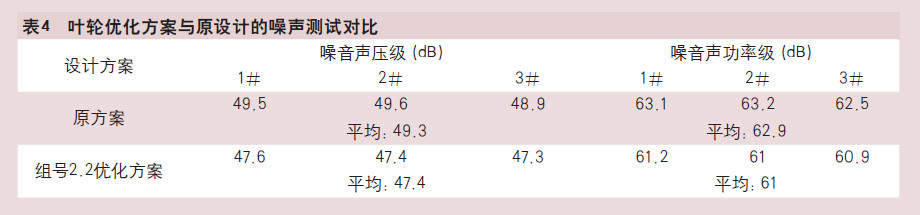

為驗證仿真優化方案的可行性,針對原風輪和按照方案組號2.2優化后的風輪結構,采用家用電器噪聲測試標準GB/T 4214.1-2000中提供的方法,分別進行了凈化器的噪聲測試,相應的測試結果如表4。


由測試結果可知,通過風輪的優化,最后能降低噪聲約1.9dB,與CFD降噪分析趨勢一致,說明利用該參數優化方法進行降噪研究是可行的。


5、結論


本文通過ANSYS Workbench平臺來搭建自動化,參數化分析及優化流程,利用DesignXplorer軟件研究了風輪設計參數對流量和噪聲等輸出參數的影響,結果顯示通過結構優化可以達到降噪的目的,并通過試驗驗證了該方法的可靠性。主要的結論如下:


(1)通過對風輪安裝角度進行參數優化,以降噪為優先目標,可降低葉輪表面平均聲功率級約2dB,但流量也會損失10%左右;若以提高流量為優先目標,可提高流量至少5%左右,但葉輪表面平均聲功率級會增加0.7dB左右。


(2)通過對風輪局部參數進行優化,以降噪和提高流量作為綜合目標進行尋優,最終得到了可以同時提高流量和降低噪聲的葉輪設計,并且進一步對安裝角度進行參數調整,最終得到了一組葉輪方案,在不明顯降低出風量的情況下,能減少葉輪表面聲功率級達1.43dB。

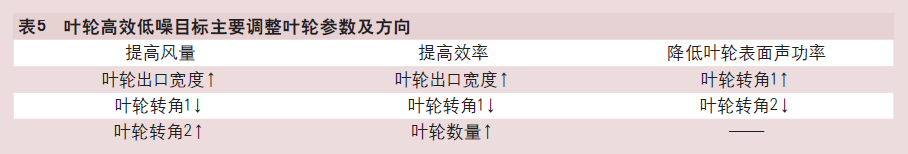

(3)總的來說,對該類型的離心風輪,在不改變?cè)L(fēng)機結構的情況下,根據輸出目標的不同,可以參考表5去調整尺寸參數,可見,要達到高效低噪的目的,通常有兩種辦法:一是根據實際情況來折中選擇,這也是目前DesignXplorer軟件常用的尋優方法;二是通過優化風道參數來達到高效低噪的目的,這也是下一階段將進行的研究。


參考文獻

[1] 葉建雄, 周金蘭, 牛尚斌, 郭磊. 空氣凈化器凈化及控制技術發展[J]. 日用電器, 2018(02):57-59.

[2] 李佳, 劉震濤, 劉忠民, 譚永南, 俞小莉. 空氣濾清器流動過程仿真與試驗分析[J]. 浙江大學學報(工學版), 2012,46(02):327-332.

[3] 朱正權, 陸金桂, 尹振華, 夏正雷. 基于CFD的汽車空氣調節系統離心風機流場與氣動噪聲數值模擬[J]. 輕工學報, 2018,33(03):101-108.

[4] 邵雙全, 鄒慧明, 徐洪波, 田長青, 孫鵬, 桑宇寧. 基于CFD仿真的雙工況多翼離心風機優化設計[J]. 制冷技術, 2014,34(06):13-16.
