冰箱機械室共振問題分析及優化
發表時間:2019-05-23 15:57:17

1、引言


隨著生活水平的日益提高,人們對于冰箱的噪音水平要求也越來越高,冰箱產品的噪音水平越來越成為衡量產品性能的關鍵指標。


冰箱噪音的主要激勵源為機械室、風機、制冷管路系統等,其中冰箱機械室包括壓縮機、橡膠墊、底板、冷凝器、吸排氣管等,冰箱壓縮機[1]通過吸排氣為制冷循環提供能量輸入,是冰箱機械室的主要振源,壓縮機的振動通過吸排氣管路、腳墊底板、冷媒等路徑傳遞到箱體上,產生噪聲輻射。冰箱機械室的振動、噪音水平,直接決定了冰箱噪音表現。本文以某款冰箱機械室共振問題的噪音改善為例,綜合運用仿真分析、實驗對標等方法,成功解決了冰箱低頻噪音大的問題,為冰箱機械室共振等問題的解決提供了方案。


2、機械室共振噪音問題分析


冰箱機械室共振噪音問題,是冰箱固體噪音的主要來源之一,且冰箱機械室共振噪音問題常表現為箱體及附件的“嗡嗡聲”,用戶體驗較差。


機械室共振主要激勵源為壓縮機,壓縮機通過橡膠墊安裝在壓縮機安裝板上,壓縮機上部通過吸氣、排氣管路與冰箱箱體相連,如圖1所示。

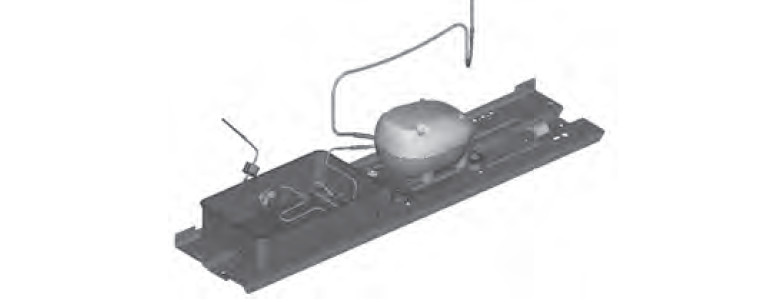

圖1 機械室部件裝配圖


壓縮機內部電機的簡諧運動帶動曲柄連桿結構,產生簡諧激勵,通過振動傳遞及內部聲場輻射激勵傳遞到壓機殼體[2],產生振動輻射噪音。壓縮機殼體振動激勵主要通過兩條路徑傳遞到箱體上:(1)壓縮機—腳墊—底板—箱體,壓縮機殼體振動通過金屬支架傳遞到橡膠墊上,橡膠墊與底板通過螺釘相連,底板將振動傳遞到箱體上;(2)壓縮機—管路—箱體,壓縮機殼體振動通過金屬管路傳遞到箱體上,產生箱體噪音輻射。


簡化壓縮機的連接狀態,將壓縮機殼體振動作為主要研究對象,簡化壓機殼體與箱體的管路連接結構,通過剛度、阻尼等效原理,簡化為壓縮機殼體振動的等效剛度、阻尼,又考慮到壓縮機殼體與橡膠墊及底板的強連接,壓縮機殼體的振動可簡化為X、Y、Z三個方向的單自由度系統振動,如圖2所示。

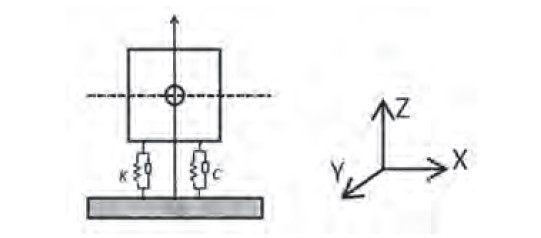

圖2 壓縮機Z方向單自由度系統振動


其中Z方向單自由度系統振動的剛度K、阻尼C,為Z方向上壓縮機橡膠墊及管路系統的等效剛度及等效阻尼。同理可得,壓縮機X、Y方向單自由度系統振動等效剛度及等效阻尼,分別建立壓縮機X、Y、Z三個方向等效振動系統。


由結構動力學相關理論可得,Z方向有阻尼單自由度系統簡諧振動方程為:


其中:m為壓縮機質量;c,k為壓縮機振動系統Z方向等效阻尼系數及等效剛度系數;F為壓縮機內簡諧激勵力幅值;p為壓縮機內簡諧激勵力頻率。


則壓縮機振動系統Z方向壓縮機殼體振動幅值為:


其中:


c為壓縮機等效阻尼系數,k為壓縮機等效剛度系數。


由上式可知,冰箱機械室壓縮機Z方向的振動狀態,與壓縮機Z方向的等效固有頻率直接相關,在ν=1兩側附件為共振區,ηd較大,共振現象明顯,在遠離共振區的地方,ηd較小,共振現象較弱。


但是壓縮機Z方向等效固有頻率,由壓縮機Z方向等剛度系數、等效阻尼系數共同決定,其中的等效剛度與管路空間結構、橡膠墊材質結構、底板材質結構有關,等效阻尼與橡膠墊材質結構、底板材質結構等有關,相關影響因素較多。


3、機械室共振問題仿真分析


下面以我司某款冰箱的機械室結構仿真分析優化為例,具體說明機械室共振問題的解決方法。


我司某款冰箱在實際使用中出現噪音較大問題,通過掃頻實驗,在壓縮機不同工作頻率下測量冰箱機械室噪音頻譜,發現各工作頻率下冰箱整體低頻噪音較大,且在51Hz等頻率下冰箱噪音存在突變,51Hz工作頻率下冰箱噪音1/3倍頻程測試結果如圖3所示。

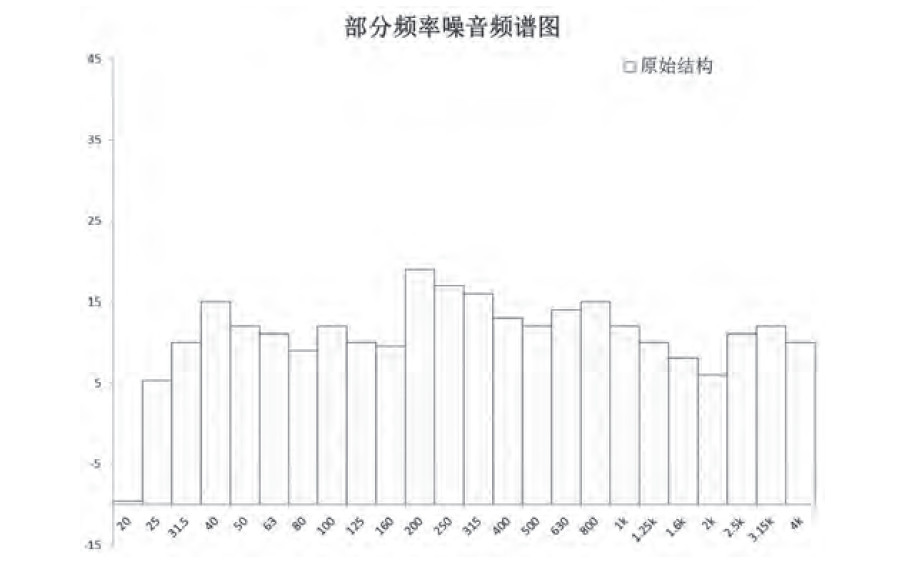

圖3 51Hz冰箱噪音1/3倍頻程頻譜圖


從噪音頻譜可得,在51Hz工作頻率下冰箱基頻噪音偏大,具體集中在50Hz、200Hz等頻段,冰箱機械室存在明顯共振現象。運用仿真分析方法,分析冰箱機械室共振問題,考慮冰箱機械室部件相關裝配條件,建立冰箱機械室振動有限元分析模型。


壓縮機底板采用殼單元,單元大小為2mm,單元類型S4R,網格總數為58928個,滾輪采用六面體單元,單元類型為C3D8R,網格總數為5488個,接水盤采用殼單元,網格大小為2mm,單元類型為S4R,網格總數為28640個,管路系統采用殼單元,單元大小為1mm,單元類型S4R,網格總數為29057個,壓縮機殼體采用殼單元,單元大小為3mm,單元類型S4R,網格總數為10268個,橡膠墊采用四面體單元,單元大小為1mm,單元類型C3D4,網格總數為138236個。


簡化壓縮機內部結構,在壓縮機重心位置施加質量點配重,簡化連接問題,在壓縮機、配管、底板、腳墊等位置使用rib2剛接,考慮橡膠墊材料阻尼等參數影響,根據相關實驗采用瑞雷阻尼模型建立橡膠墊阻尼耗散模型[3],在壓縮機底板滾輪位置、底板與側壁連接位置及管路與箱體連接位置,施加固定約束,如圖4所示。

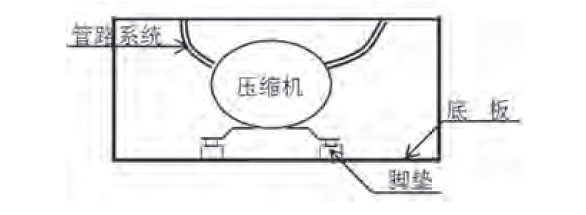

圖4 冰箱機械室有限元分析模型

可得現有結構冰箱機械室固有頻率及陣型分析結果如圖5所示。

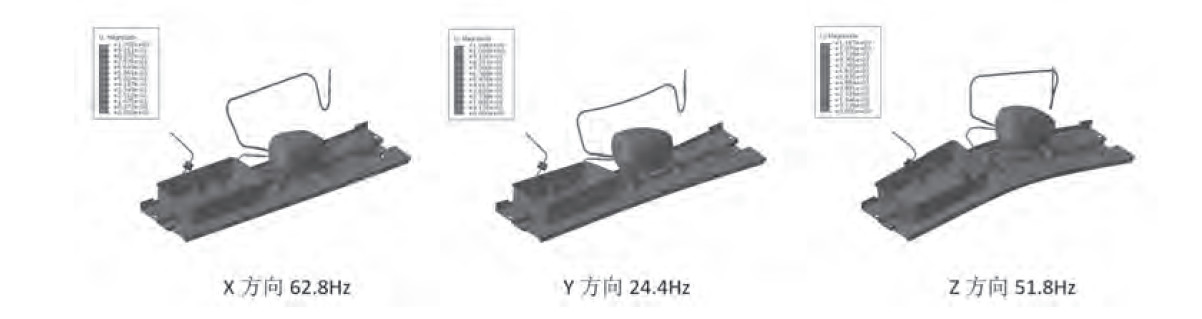

圖5 機械室模態分析結果


機械室固有頻率與壓縮機工作頻率51Hz、63Hz十分接近,現有機械室結構存在共振風險。


4、機械室共振問題仿真優化


根據上述分析結果可得,機械室壓縮機X、Z方向固有頻率存在明顯共振問題,為降低冰箱低頻共振噪音,進行冰箱機械室共振問題仿真優化。

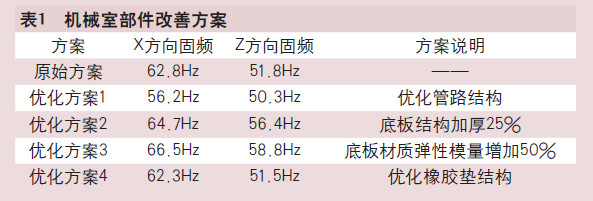

考慮到冰箱機械室固頻與管路空間結構、橡膠墊材質結構、底板材質結構等關鍵因素密切相關,綜合考慮安裝工藝、方案可行性等,結合上述關鍵因素提出冰箱機械室共振問題改善優化方案[4],見表1所列。


根據機械室部件改善方案計算結果可以得到:

(1)優化管路結構,改善管路X、Y、Z三方向的剛度,對機械室固頻影響較大,其中X方向固頻降低6.6Hz,Z方向固頻降低1.5Hz,改善效果明顯;


(2)優化底板結構,底板加厚25%,對機械室固頻影響較大,其中X方向固頻增高1.9Hz,Z方向固頻增加4.6Hz,改善效果明顯;


(3)優化底板材質,底板板材彈性模量增加50%,對機械室固頻影響較大,其中X方向固頻增加3.7Hz,Z方向固頻增加7.0Hz,改善效果明顯;


(4)優化橡膠墊結構,考慮到現有橡膠墊為高阻尼丁基橡膠墊,橡膠墊材料優化空間較小,優化橡膠墊結構,對機械室固頻影響較小,其中X方向固頻降低0.5Hz,Z方向固頻降低0.3Hz,改善效果較弱。


5、實驗驗證


根據機械室部件共振問題仿真優化結果可以得到,針對現有機械室共振問題,機械室管路結構、底板結構、底板材質影響較大,改善效果明顯,橡膠墊結構影響較小,改善效果較弱。綜合考慮方案2、方案3材料成本提升較多,初步確定采用方案1,制作相關手板樣件進行實驗驗證。優化結構1各頻率整體噪音水平存在不同程度降低,51Hz工作頻率下冰箱噪音1/3倍頻程實驗結果如圖6所示。

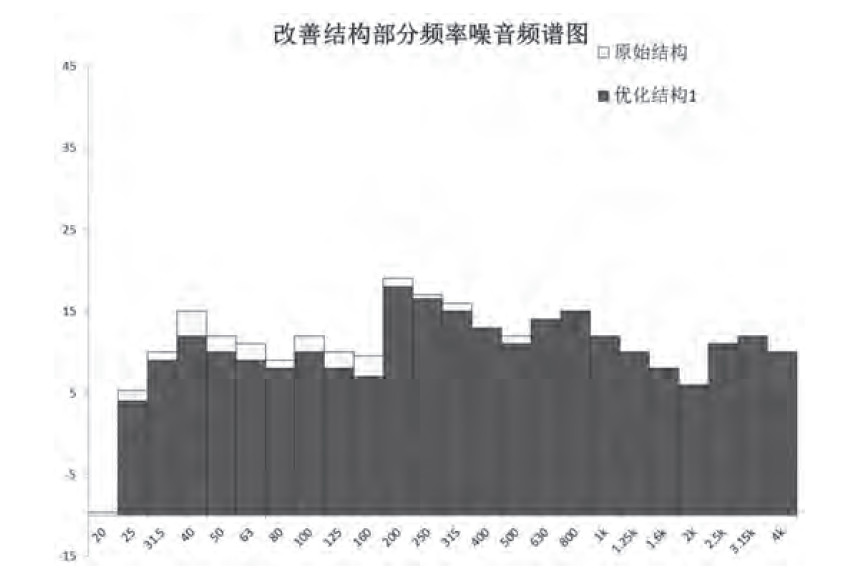

圖6 改善結構51Hz冰箱噪音1/3倍頻程頻譜圖

從改善后結構峰值噪音頻譜圖(圖6)可以得到:

(1)優化結構1對于100Hz以下低頻改善效果較好,部分單峰下降幅度較大;


(2)優化結構1對于250Hz左右中低頻存在改善效果,部分單峰稍有下降,但效果相對較差;


(3)優化結構1對于500Hz以上中高頻改善效果較差,機械室振動部件優化對中高頻噪音優化效果差。


6、結論


本文針對冰箱機械室共振問題,詳細說明了機械室共振問題的振動模型、振動影響因素,并以我司某款冰箱機械室共振問題為例,建立了冰箱機械室振動分析的有限元模型,結合相關振動影響因素,利用有限元模型進行了方案優選,并最終驗證了改善方案的可行性,詳細說明了冰箱機械室共振問題的解決思路,為冰箱機械室共振問題的解決提供了一套完善的分析、優化及解決思路。
