開關電源常規檢測方法
發表時間:2019-07-06 15:47:39

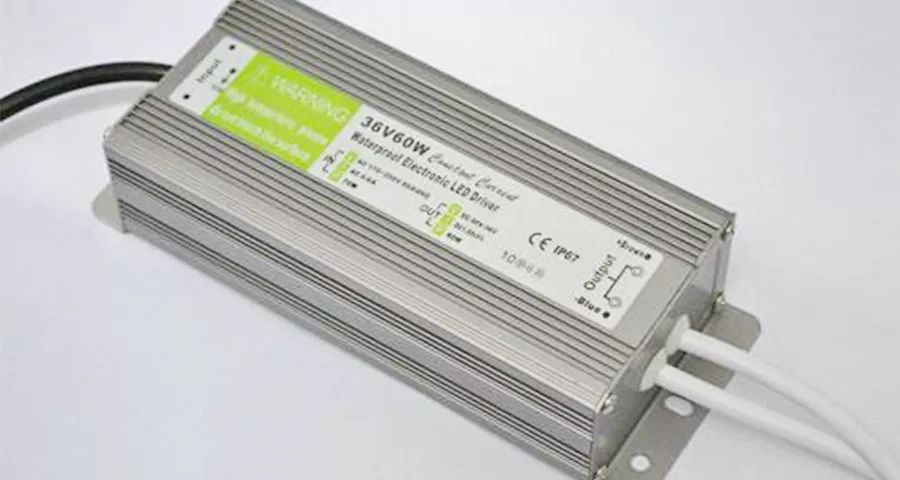

開關電源的定義:

開關電源(Switching Mode Power Supply),又稱交換式電源、開關變換器,是一種高頻化電能轉換裝置。其功能是將一個位準的電壓通過不同形式的架構轉換為用戶端所需求的電壓或電流。


開關電源的檢測目的:

實驗?zāi)康模捍_認電源的性能與可靠性,提供具有依據的試驗數據給客戶參考,確保研發出高性能、高穩定性、高可靠性的產品。


開關電源的檢測方法:

1. 線性調整率試驗

1.1 定義:反應交流輸入電壓變化對輸出電壓的影響,又稱電壓調整率

1.2 測試方法:

  • 交流輸入電壓220V,輸出電流為滿載時,測出穩定的直流輸出電壓值Uo
  • 調整交流輸入電壓為90V, 265V, 測出穩定的直流輸出電壓值U1, U2
  • 計算90V,265V條件下電壓調整率 a1=(U1-Uo)/Uo*100% a2=(U2-Uo)/Uo*100%
  • 對于多路輸出,其他各路輸出應同時加100%負載

2. 輸出負載調整率試驗

2.1 定義:反應負載電流的變化對輸出電壓的影響

2.2 測試方法:

  • 交流輸入電壓220V,輸出電流為50%Io時,測出穩定的直流輸出電壓值Uo
  • 調整負載電流為100%Io與(10%-15%)Io,測出穩定的直流輸出電壓值Uo1, Uo2
  • 計算100%Io與(10%-15%)Io條件下電壓調整率 α1=(Uo1-Uo)/Uox100% Α2=(Uo2-Uo)/Uox100%
  • 對于多路輸出,其它各路輸出應同時加100%或(10%-15%)負載
  • 用戶可根據需要選取交流輸入電壓90V, 160V, 220V, 265V重復步驟2.2.1)

3. 效率測試

3.1 內容:測試不同交流輸入電壓,不同負載條件下電源效率η

3.2 測試方法:?

交流輸入電壓90V, 160V, 220V, 265V, 輸出電流為100%Io, 30%Io空載時,測出對應的穩定的直流輸出電壓值Uo與對應的交流輸入功率Pin

3.3 計算效率η=Po/Pin*100%=(Uo*Io)/Pin*100%

3.4 對于多路輸出,功率等于各路輸出功率之和

4. 輸出紋波電壓及噪音測試

4.1 測試條件:

交流輸入電壓220V,輸出滿載(對于多路輸出,各路滿載);可根據需要設定輸入電壓90V, 220V, 265V, 滿載輸出條件下測試

4.2 測試方法:

測試時示波器TIME/DIV檔置10Us/div,帶寬置20MHZ讀取示波器顯示的輸出電壓-峰值即為輸出紋波電壓(包含毛刺在內的峰-峰值為紋波+噪音)

4.3 輸出雜音測試(選測內容、分為峰-峰值雜音、電話衡重雜音、寬頻雜音、離散雜音)

5. 輸出過壓保護功能測試

5.1 測試條件:

交流輸入電壓220V,輸出滿載條件下測試。(可根據需要加測輸入90V, 100V條件下過壓保護功能)

5.2 測試判定方法:

  • 調整輸出電位器使輸出電壓緩慢升高,直到電源輸出突然關斷(輸出電壓為零,電源處于保護狀態),此時輸出電壓值即為輸出電壓保護電壓
  • 若無輸出調整電位器,可在電源滿載工作時,于輸出端外加直流電壓并慢慢調高,直到電源保護無輸出
