產品工作電壓
產品的工作電壓是安規測試中非常重要的測試項目,也是爬電距離和電氣間隙判定的必要依據。如果工作電壓測量不準確,會直接導致電氣間隙和爬電距離的判定錯誤,而此類錯誤將直接導致產品可能會有電擊危險,留下諸多安全隱患,因此進行產品的工作電壓測量尤為重要。
1、標準: GB 4943.1《信息技術設備 安全 第1部分:通用要求基本信息》

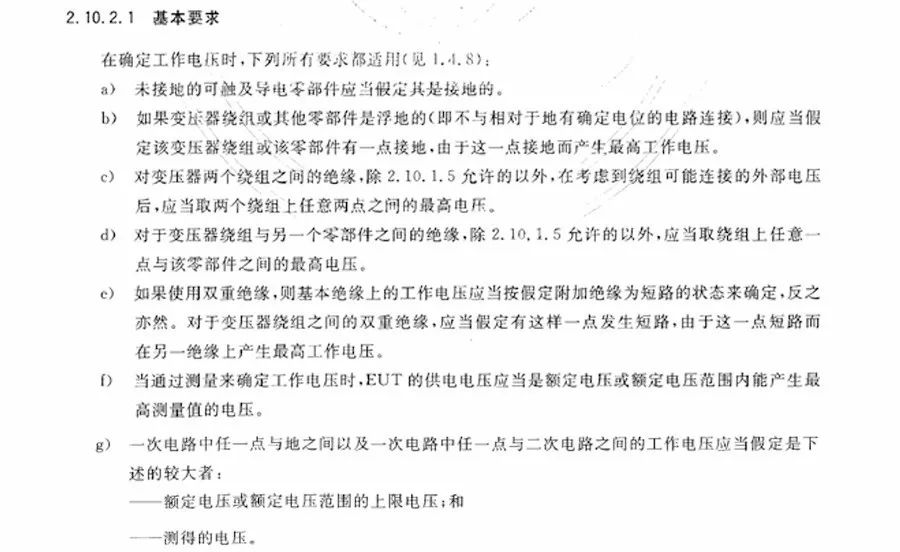

GB 4943.1對工作電壓的測量要求,請見標準原文的2.10.2.1章節:

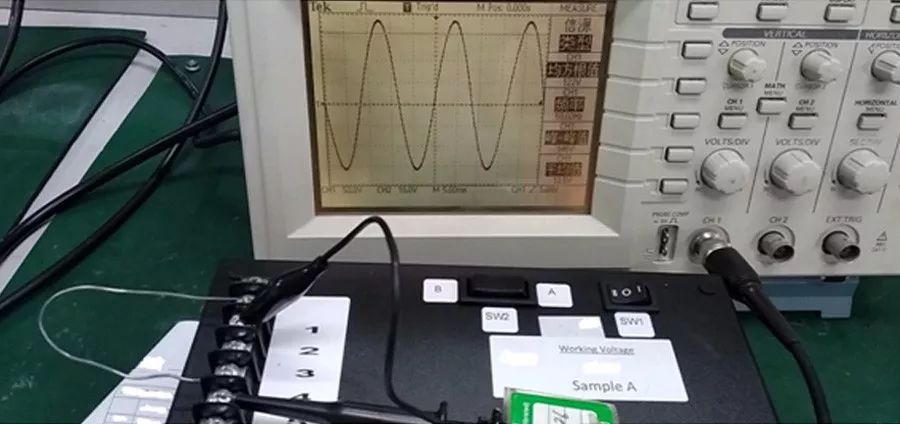

2、示波器的選擇和使用:
測試工作電壓時,示波器作為首要測量設備,其正確使用尤為重要,例如:示波器的種類、示波器的設置,選擇什么樣的示波器量程,示波器探頭的放大倍數等等。使用示波器測量工作電壓時需要注意以下幾點:
示波器量程選擇:當示波器測量同一工作電壓時,如果選擇示波器的量程不同,讀值會有差異,所以應盡量在示波器屏幕上調節波形至最大完整顯示,然后讀取數值。
示波器探頭倍數:當示波器使用高壓差分探頭會有一定衰減比例,在示波器的使用前需調成與之匹配倍數,否則會導致示值錯誤。
示波器設置:耦合方式選擇"直流DC耦合",示波器的帶寬選"1MΩ"。
安全注意事項:當測試使用示波器時,請注意接好隔離變壓器在示波器的前端
3、示波器探頭對測試的影響:
1)示波器的影響:
示波器探頭是介于被測信號和示波器之間的橋梁,如果被測信號在探頭處就已經失真了,那么將直接導致無法獲得真實的波形和數據。只有使用合適的測量探頭,才能保證測量數據的準確性。
2)示波器探頭的選擇:

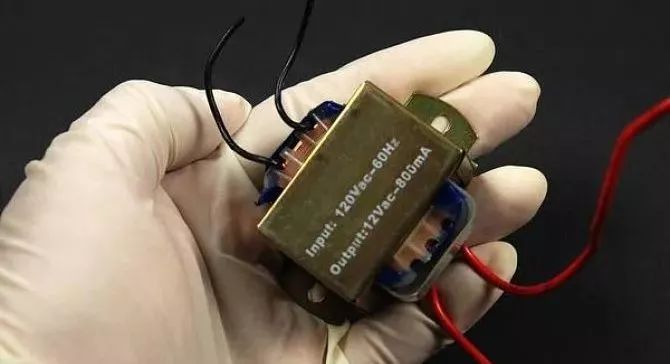

針對開關電源中變壓器初次級間工作電壓的測量,可能得到高達幾百伏甚至近千伏的高電壓。
一般示波器探頭要選擇大于或等于100:1的探頭,使其衰減后再由示波器放大顯示。使用高壓探頭雖然可以增大衰減倍數,使得測量電壓范圍增大,但于此同時可能在示波器放大顯示時增大示波器本身的噪聲,從而影響測試數據的準確性。所以選擇合適衰減系數的探頭也是很最重要的。探頭的輸入阻抗可以等效為電阻與電容的并聯。由于變壓器的頻率并非很高,低頻時(1MHz 以下)探頭的負載主要是電阻作用。為了減輕探頭對被測電路的負載作用,應選擇高阻抗,低容抗的探頭。
4、初次級共電位:
對于電路的初次級之間要有公共參考點,這個參考點必須在被測設備中設置。無論被測設備是I類還是Ⅱ類設備,無論設備內的初級“地”與次級“地”是否連接,都應該重新在設備中設置初次級公共參考點。
5、負載的影響:
在工作電壓的測試過程中,產品的各種工作模式和狀態,都要考慮到位,應選擇其中最嚴格的工作模式和狀態,以獲取最大的工作電壓,并對其進行測量。
