《板式網球運動場地使用要求及檢驗方法》征集意見發布
發表時間:2019-11-21 9:33:30

11月13日,中國網球協會在官網公開征集關于《板式網球運動場地使用要求及檢驗方法》(征求意見稿)的修改意見,截止日期為12月5日。


板式網球,英文名為Padel,在20世紀60年代起源于墨西哥,屬于隔網對抗的持拍類項目,板式網球打法多樣,趣味性強,具有較強的健身功能和觀賞性。目前,世界板式網球人口已達1000萬人,板式網球也成為歐美地區參與人數排名前列的持拍類運動,國際板式網球聯合會已有35個成員協會,遍布?xì)W洲、美洲、亞洲、非洲和大洋洲。



板式網球運動于2016年引入我國,屬于新興運動項目,在我國有著廣闊的發展前景。在一項運動的推廣過程中,場地作為運動的基礎設施其作用不言而喻,但我國目前尚未建立起板式網球場地的建設標準體系,其建設標準在我國也尚屬空白。體系與標準的缺乏將使得板式網球運動場地建設不能得到有效的規范,因此,有必要制定板式網球場地標準,建立場地設施標準體系,引導板式網球場地設施建設,發揮場地在運動推廣中所起的功能性作用,以此帶動板式網球運動的穩步發展。


標準起草過程


自2018年10月起,在中國網球協會的指導下,北京華安聯合認證檢測中心開展了對板式網球場地及相關器材的前期預研工作,掌握了目前國內板式網球運動的場地使用與賽事推廣情況。經研究分析,并根據GB/T 20033.2-2005《人工材料體育場地使用要求及檢驗方法 第2部分:網球場地》、GB/T 22517.10-2014《體育場地使用要求及檢驗方法 第10部分:壁球場地》以及GB/T 22517.7-2018《體育場地使用要求及檢驗方法 第7部分:網球場地》等標準的相關規定,編制了《板式網球運動相關場地及器材檢測認證標準制定工作前期預研報告》,提出了標準制定方向和相關工作計劃。


2019年1月,中國網球協會批復通過團體標準《板式網球運動場地使用要求及檢驗方法》立項,北京華安聯合認證檢測中心成立起草工作組,開始團體標準的起草工作。


2019年4月,經過前期的資料搜集及問訪調研,標準起草工作組完成了《板式網球運動場地使用要求及檢驗方法》(標準草案),建立了標準的基本內容和框架。


2019年8月,起草工作組成員于中國網球協會會議室召開了標準化工作會議,會議就標準起草的相關議題進行了商討并達成一致。


2019年10月,起草工作組依據相關國家標準及《板式網球競賽規則》,在原標準草案的基礎之上,對其結構框架做了再次調整,并增加了相應的技術內容,形成了最終的《板式網球運動場地使用要求及檢驗方法》(征求意見稿)。



以下是標準意見稿的主要內容:

1.1 場地規格

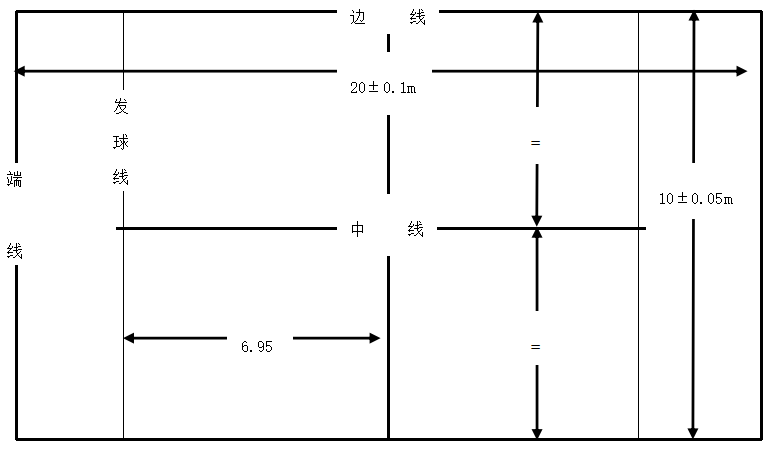

1.1.1 板式網球場地長度應為20m,寬度應為10m,見圖1。

圖1 場地示意圖


1.1.2 中線應超出發球線向底端延伸0.2m。

1.1.3 兩條端線間距尺寸允許誤差為±0.1m,兩條邊線間距尺寸允許誤差±0.05m。

1.1.4 應保證球網兩側場地完全對稱。

1.1.5 所有劃線應為同一顏色,且與面層顏色形成反差,宜為白色或黑色。

1.1.6 所有劃線寬度應為0.05m。

1.2 場地面層

1.2.1 材料

場地面層材料可為多孔混凝土、水泥、合成材料或人工草坪。

1.2.2 外觀

1.2.2.1 場地表面顏色宜使用綠色、藍色、磚紅色或近似顏色,室內場地面層顏色可使用黑色。整個場地顏色應統一,且與墻身顏色形成較大反差。

1.2.2.2 合成材料面層應粘接牢固,無斷裂、起泡、起鼓、脫皮、空鼓現象。

1.2.3 平整度

用3m的直尺測量,場地表面任何位置凹陷不應超過0.02m。

1.2.4 坡度

1.2.4.1 單片場地應在一個斜面上。

1.2.4.2 場地坡度方向宜從邊線向邊線傾斜,且不大于1%。

1.2.4.3 從邊線到邊線向同一個方向傾斜的場地應不大于2片。

1.2.4.4 從端線到端線向同一個方向傾斜的場地應不大于1片。

1.2.5 球反彈率

標準網球自由下落于板式網球場地上的反彈高度與下落于混凝土面層上的反彈高度之比應不小于80%。

1.3 凈空高度

1.3.1 場地上部空間不應出現任何障礙物,凈空高度不應低于6m。

1.3.2 新建場地的凈空高度不宜低于8m,場地上部空間內不應出現任何障礙物。

1.4 圍墻

1.4.1 一般規定

1.4.1.1 板式網球場地四周應由圍墻完全封閉,場地內寬為10m,內長為20m。

1.4.1.2 圍墻由墻身與金屬圍網兩部分構成,除金屬圍網區域外,場地內所有連接區域使用的材料都應保證球的規則彈跳。

1.4.2 端線側圍墻規格

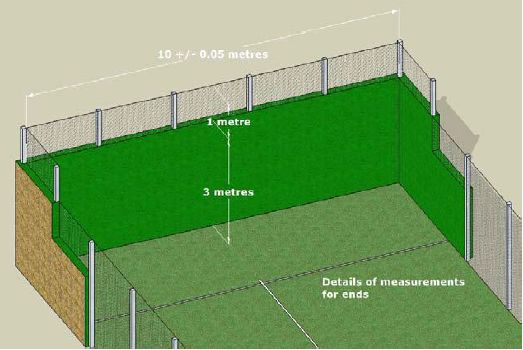

端線一側場地總高度為4m,從地面向上的墻身為3m,墻身上方為1m高的金屬圍網,見圖2。


圖2 端線一側場地示意圖


1.4.3 邊線側圍墻規格

1.4.3.1 邊線一側場地包括墻身和金屬圍網兩部分,應采取本標準4.5.3.2或4.5.3.3規定的任意一種形式構成。

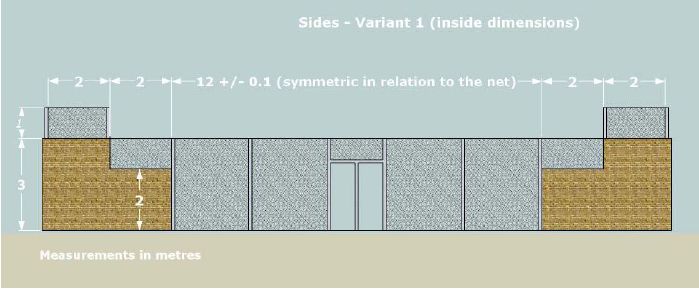

1.4.3.2 邊線側圍墻兩端均為階梯式墻體,其中第一段墻身高3m,寬2m;第二段墻身高2m,寬2m,兩段墻身上面分別有高1m的金屬圍網。墻身之間金屬圍網高3m,長12m,尺寸允許誤差為±0.1m。見圖3。


圖3 邊線側圍墻示意圖(方式一)

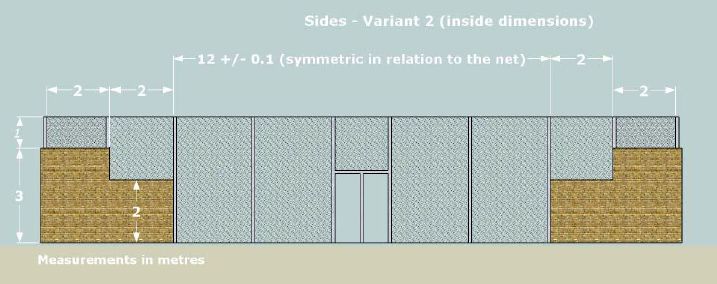

1.4.3.3 邊線側圍墻兩端均為階梯式墻體,其中第一段墻身高3m,寬2m;第二段墻身高2m,寬2m,兩段墻身上面分別有高1m的金屬圍網。墻身之間金屬圍網高4m,長12m,尺寸允許誤差為±0.1m。見圖4。


圖4 邊線側圍墻示意圖(方式二)


1.4.4 墻身

1.4.4.1 構造

1.4.4.1.1 場地墻身可由透明或不透明材質構成,但四周墻身應具有相同的材質,保證球的規則彈跳。

1.4.4.1.2 場地墻身表面應堅硬、平滑,構造設計宜考慮到防腐防潮、吸聲降噪、利于保潔等因素。

1.4.4.2 顏色

1.4.4.2.1 墻身應使用堅硬、光滑的涂料。由涂料進行處理的墻面(包括玻璃)不應出現反光現象。

1.4.4.2.2 墻身應保持同一種顏色,宜用綠色、藍色或磚紅色,并與地面顏色形成反差。

1.4.4.2.3 每側墻身上最多出現一個標識,且尺寸及顏色不應對運動員視野造成干擾。

1.4.4.3 垂直性

墻身應保持垂直直立,墻身任意2m高度范圍內垂直性允許誤差應為±0.05m。

1.4.4.4 平直度

場地地面以上1m高度,任意一處墻身的平直度允許誤差應為±0.15m。

1.4.4.5 平面度

1.4.4.5.1 墻面表面應平整,不應有直徑或深度大于0.02m的凹痕、孔洞或縫隙。

1.4.4.5.2 任何方向上在1.8m直尺測量范圍內,任意兩點相對高差應不大于0.03m。

1.4.4.6 強度

1.4.4.6.1 墻身及其組件應能承受正常比賽過程中的運動員身體撞擊與球體滑動。

1.4.4.6.2 場地墻身為玻璃材質時,應符合GB 15763.2-2005中強制性條款5.5、5.6和5.7的要求。玻璃外側面應做玻璃肋板均勻支撐。安裝前每個部分均應通過安全性測試。

1.4.4.7 金屬圍網

1.4.4.8 金屬圍網應設置在墻身內側。

1.4.4.9 金屬圍網的網眼宜為菱形或正方形,網眼對角線長度應為0.5~0.708m。

1.4.4.10 金屬圍網由金屬絲編織或焊接制成,金屬絲直徑宜在0.016~0.03m,最大不應超過0.04m。

1.4.4.11 由金屬絲彎曲編織制成的金屬圍網,彎曲點應位于金屬網外側。應對彎曲點進行妥善處理,不應出現任何鋒利、尖銳的接縫。

1.4.4.12 由金屬絲焊接制成的金屬圍網,所有的焊接點邊緣應妥善處理,避免對運動員造成傷害。

1.4.4.13 焊接制成的金屬網不是上下交織,則網眼的形狀應為正方形,且橫向平行的兩條金屬絲位于金屬圍網的內側,縱向垂直的金屬絲位于金屬圍網外側。

1.4.4.14 金屬圍網應保持在拉緊狀態,能夠使球在其表面反彈。

1.5 球網與網柱

1.5.1 球網長度應為10m,球網中心距地面的高度應為0.88m,兩端距地面的高度應為0.92m,尺寸允許誤差為±0.005m。

1.5.2 球網被直徑不超過0.01m的鋼絲繩懸拉,鋼絲繩兩端應被牢固的固定在高度不超過1.05m的網柱上。網柱的外側應與場地側面邊界平行,網柱的邊緣應帶有弧度。

1.5.3 球網上沿應有白色網帶包裹,網帶寬度應為0.05~0.063m,鋼絲繩應從網帶穿過固定球網。

1.5.4 白色網帶上可布置廣告,必要時網帶可加寬至0.09m。

1.5.5 球網應充分覆蓋在兩個網柱之間,將場地一分為二。球網與網柱之間不應留有空間,球網不應完全繃緊。

1.5.6 球網的材料應為人造纖維,網眼尺寸應為0.045×0.045m,防止球穿過球網。

1.6 出入通道

1.6.1 一般要求

1.6.1.1 可在球場的兩側或一側設置出入通道,出入通道應左右對稱。

1.6.1.2 每側的出入通道可為一個或兩個,有無門均可。

1.6.1.3 出入通道無門時,應在通道處安裝一個金屬或其他材質的支撐物以固定金屬圍網。

1.6.1.4 出入通道有門時,門的扶手應安裝在門外側,門內側不應有任何突出。

1.6.1.5 出入通道應符合GB 50763-2012中相關要求。

1.6.2 規格

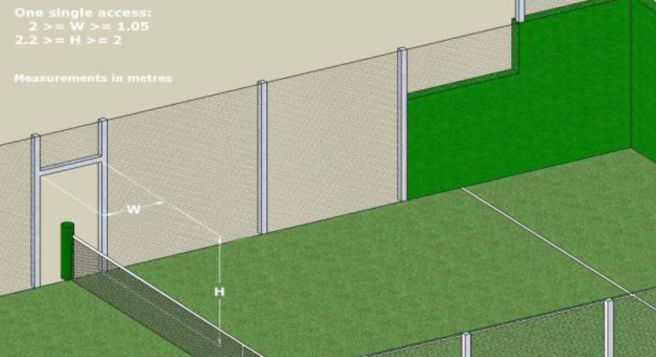

1.6.2.1 場地每側只有一個出入通道時,通道的寬度應在1.05~2m,高度在2~2.2m。見圖5。


圖5 出入通道示意圖(方式一)

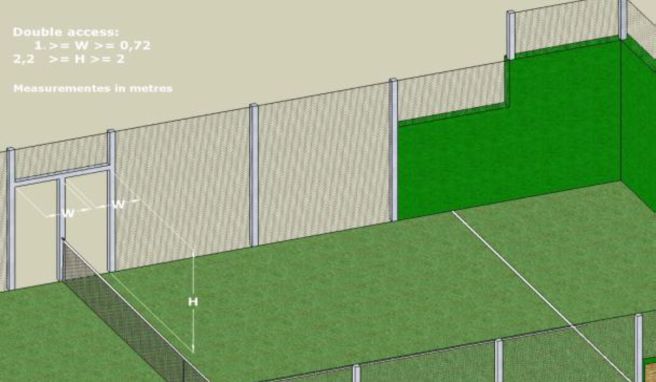

1.6.2.2 場地每側有兩個出入通道時,單側寬度在0.72~1m,高度在2~2.2m。見圖6。


圖6 出入通道示意圖(方式二)


1.7 安全區及場外擊球區

1.7.1 出入通道外應設置安全區。當場地兩側各設置兩個出入通道時,運動員可進行場外擊球,安全區成為場外擊球區。

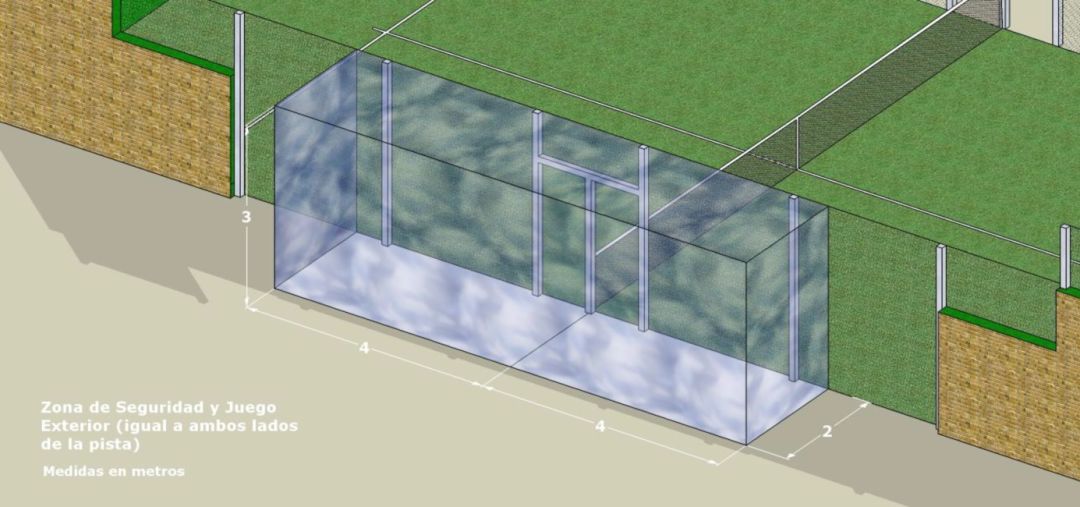

1.7.2 安全區不應有任何障礙物,單側寬度應大于2m,長度應大于4m,高度應大于3m。見圖7。


圖7 安全區及場外擊球區示意圖


1.7.3 出入通道的側邊門框、頂部以及網柱上應安裝保護裝置。保護裝置厚度應不小于0.02m,并牢固地安裝在金屬框架及網柱上,保證充分吸收撞擊。保護裝置在安裝時應盡量減少對正常比賽的影響。

1.8 排水設施

1.8.1 宜設置在場地周邊。

1.8.2 室內場地排水溝應設溝蓋板

1.9 照明

1.9.1 場地照明應符合表1及表2要求。

表1 室外最低照明要求

最低照明要求(室外)

水平照明平均值

照度均勻度最小照明度/平均照明度

國家級或國際級賽事

500

0.7

地方級別賽事、訓練、學校及娛樂

200

0.5

表2 室內最低照明要求

最低照明要求(室內)

水平照明平均值

照度均勻度最小照明度/平均照明度

國家級或國際級賽事

750

0.7

地方級別賽事、訓練、學校及娛樂

300

0.5

1.9.2 人工照明燈具布置及照明標準值應符合JGJ 153的相關要求。

1.9.3 場地照明設計在滿足相應照明指標的同時,應實施照明節能。

1.9.4 燈柱應安裝在場地外側,燈源下部至地面的垂直高度應大于6m。

1.9.5 新建場地的燈源如果安裝在場地內側,燈源下部至地面的垂直高度應大于8m,以使光線能夠覆蓋球場側墻陰影。燈源安裝在場地外側時,可選擇多種高度的燈源。

1.9.6 進行電視轉播或錄像時,垂直照度應至少達到1000 lx。

1.10 聲學

板式網球場地建筑聲學、擴聲及噪聲性能應符合JGJ/T 131 的相關要求。

2 檢驗方法

2.1 場地朝向

依據場地定位圖紙,用精度為±2″的經緯儀現場測量。

2.2 場地規格

2.2.1 用精度不低于±10mm/km的測距儀或符合QB/T 2443規定的Ⅰ級鋼卷尺現場測量。當用鋼卷尺測量時,應按鋼卷尺的全尺長校正值及溫度膨脹系數對鋼卷尺示值進行調整。

2.2.2 所有的測量都應以線的外緣為準。

2.3 場地面層

2.3.1 材料及外觀

現場觀察、觸摸,檢查場地完好情況。

2.3.2 平整度

按照GB/T 20033.2-2005規定的方法進行檢測。

2.3.3 坡度

按照GB/T 20033.2-2005規定的方法進行檢測。

2.3.4 球反彈率

按照GB/T 22517.7-2018規定的方法進行檢測。

2.4 凈空高度

應使用精度不低于QB/T 2443規定要求的Ⅰ級鋼卷尺或精度為±10mm/km的長度測試儀器測量場地上空障礙物至地面的高度。當鋼卷尺測量時,應施加100N的拉力,并按鋼卷尺的全尺長、校正值及溫度膨脹系數對鋼卷尺示值進行調整。

2.5 圍墻

2.5.1 墻身

2.5.1.1 構造的測試儀器和方法

應使用現場觀察和查看工程設計圖紙與驗收竣工圖紙的方式,核查比賽區域墻身范圍內的結構統一性,核查墻身構造實際是否考慮到防腐防潮、吸聲降噪與利于環保的要求。

2.5.1.2 顏色的測試方法

應使用現場觀察的方法檢查墻身涂料的光澤,查看是否存在反光現象,并觀察墻身顏色是否統一。

2.5.1.3 垂直性的測試儀器和方法

應使用2m工程質量檢測尺測量墻體垂直度,取點位置應為每面墻兩端距轉角250mm處各選1點,另外在本面墻長度方向上任意選擇1點,所選3點應均勻分布。計算3點測試平均值為該面墻壁的垂直性。

2.5.1.4 平直度的測試儀器和方法

應使用精度為±1mm的水準儀和直尺在距離墻面之前1m位置,選擇平行于墻面的線作為基準線,以1m為間距測量此基準線距離對側墻面的距離,比較相鄰兩個測試點的偏差,即為平直度。

2.5.1.5 平面度的測試儀器和方法

應現場觀察墻壁凹痕、孔洞或缺口接縫,并使用標準鋼板尺測量其長度或直徑。應使用2m靠尺(尺長精度為±3mm)和塞尺(0mm~25mm,精度為±1mm)測量墻面平面度,每面墻至少選取5個測試點,計算其平均值為該面墻身的平面度。

2.5.1.6 強度的測試儀器和方法

可選擇在安裝前將墻身模板放置于平面,按照GB/T 19995.2—2005規定的方法進行沖擊吸收試驗,記錄墻身模板的沖擊吸收值。玻璃墻身應按照GB 15763.2—2005的規定進行安全性測試。

2.5.2 金屬圍網

應使用標準鋼板尺測量金屬圍網對角線長度。應使用現場觀察法觀察金屬圍網彎曲點接縫或焊接點邊緣是否無鋒利、尖銳突出。

2.6 球網和網柱

球網、網柱與中心網帶等產品應查驗其合格證書及使用說明書。

2.7 出入通道

2.7.1 應使用現場觀察法觀察出入通道是否有門。無門時,觀察是否有固定物支撐金屬圍網;有門時,觀察門的扶手位置及其他附件。

2.7.2 應使用符合QB/T 2443規定的Ⅰ級鋼卷尺測量出入通道的規格。應觀察出入通道是否左右對稱。

2.8 安全區及場外擊球區

2.8.1 應使用現場觀察法觀察并記錄安全區及場外擊球區保護裝置的安裝情況。

2.8.2 應使用符合QB/T 2443規定的Ⅰ級鋼卷尺測量安全區及場外擊球區的寬度、長度、高度以及保護裝置的厚度。

2.9 排水設施

應查看排水設施竣工材料,并使用現場觀察法觀察場地排水設施安裝情況。

2.10 照明

按照J(rèn)GJ 153規定的方法進行檢測。

2.11 聲學

按照J(rèn)GJ/T 131規定的方法進行檢測。

3 合格判定規則

3.1 當檢測結果有不合格項時,應對該項不合格點復檢1次,復檢結果仍不合格,則判該項不合格。

3.2 所有檢測項目均符合第4章要求,可判為場地合格。
