3. 輻射發射(RE)測試方法：      1) 輻射發射測試儀器和設備：      a) 電場輻射：接收機（1G以下）、頻譜儀（1G以上）、電波暗室、天線（1G以下一般用雙錐和對數周期的組合或用寬帶復合天線，1G以上喇叭天線）；      b) 磁場輻射：接收機、三環天線或單小環遠天線；      c) 騷擾功率：接收機、功率吸收鉗。

接收機遵循CISPR16-1-1的要求，天線、場地遵循CISPR16-1-4的要求，吸收鉗遵循CISPR16-1-3的要求。      2) 輻射發射測試測試布置：

      a)電場輻射：也是分臺式與落地式，與傳導發射相同（因為輻射發射結果與產品布置的關系    尤為密切，因此需要嚴格按照標準布置包括產品、輔助設備、所有電纜在內的受試樣品）；      b)磁場輻射：不同尺寸的三環天線對能夠測試的EUT最大尺寸是有限制的，以2m直徑的環形三環天線為例，長度小于1.6m的EUT能夠放在三環天線中心測試；在CISPR11中，超過1.6m的電磁爐用0.6m直徑的單環遠天線在3m外測量，最低高度1m；      c)騷擾功率：分臺式與落地式，臺式設備放在0.8m的非金屬桌子上，離其他金屬物體至少0.8m（通常是屏蔽室的金屬內墻，這個距離要求在CISPR14-1中是至少0.4m）；落地式設備放在0.1m的非金屬支撐上；被測線纜（LUT）布置在高0.8m、長6m的功率吸收鉗導軌上，吸收鉗套在線纜上，電流互感器端朝向被測設備。如果被測設備有其他線纜，在不影響功能的情況下能斷開的斷開，不能斷開的用鐵氧體吸收鉗隔離。      3) 輻射發射測試頻段：電場輻射一般是30MHz-1GHz（有些產品需要測超過1G，根據具體標準的規定），磁場9kHz-30MHz，騷擾功率30-300MHz。      4) 輻射發射測試限值：隨不同標準，場地是3m、10m或其他尺寸，不同的產品分類（Group 1/2, Class A/B）而限值不同。      5) 輻射發射測試過程：      a)30MHz-1GHz電場輻射：在半電波暗室中進行，EUT隨轉臺360度轉動，天線在1-4m高度上下升降，尋找輻射最大值。結果用QP值表示。垂直、水平兩種天線極化方向都測。

      b)大于1G的電場輻射：工作頻率超過108MHz的ITE設備、超過400MHz的ISM設備需要測試，是在3m場地，使用頻譜儀測。ITE設備測試方法基本同30MHz-1GHz，結果用Peak與AV值表示。ISM的產品有點不同，需要在全電波暗室中測，天線同產品同高度，不升降，轉臺仍然轉動以尋找輻射最大值；      c)替代法：采用ERP（有效發射功率）來代替，再換算成場強數值。這個在RF測試中經常用到，常規EMC很少使用。替代法測試的目的是測試EUT的殼體輻射，需要拆除所有可拆卸電纜，不可拆卸的電纜上套鐵氧體磁環。首先用天線A和接收機測量出EUT的最大騷擾值，然后用天線B替代EUT，調節信號發生器輸出功率，直至測量接收機達到同樣的值。記錄替代天線B的輸入端功率，即為EUT的殼體輻射功率。天線的選則根據測試頻率來定；      d)磁場輻射：采用三環天線的磁場輻射測試沒啥好說的，樣品放置在天線中心，X/Y/Z三個方向各測一組磁場輻射的結果。采用單小環天線時，天線垂直地面放置，最低部分高于地面1m，因為是近場測量，又考慮到了地面的反射，測量所得的值反映了EUT的水平和垂直的磁場分量；      e)騷擾功率：對設備的所有長度超過25cm的電纜（也包括輔助設備的線纜）都需進行。因為在30-300MHz內不同頻點的騷擾在被測線纜中呈駐波形式分布。因此在測量中需要沿導軌拉功率吸收鉗以尋找每個終測頻點騷擾功率最大的位置（大致在離設備半波長的距離處）。

4. 輻射發射（RE）測試結果判定：

      檢波測量儀測量值與限值線比較。低于PASS，高出FAIL。

5. 輻射發射（RE）測試注意事項：

      測試布置仍然是測試最需要的環節。另外，因為是高頻測試，場地、設備等都是很重要的會影響最終結果的因素。

6. 輻射發射（RE）測試范圍：

      30MHz-18.5GH

7. 輻射發射（RE）測試SETUP

      圖1所示是根據CISPR16、CISPR11、CISPR13、CISPR15、CISPR22及EN55022等標準要求的輻射發射測試布置圖，輻射發射測試時，被測設備（BUT）置于半電波暗室內部，在轉臺上旋轉，在接收天線分別處于垂直極化和水平極化的情況下，找到最大的輻射點。輻射信號由接收天線接收后，通過電纜傳到半電波暗室外的接收機。



圖1  輻射發射測試布置圖

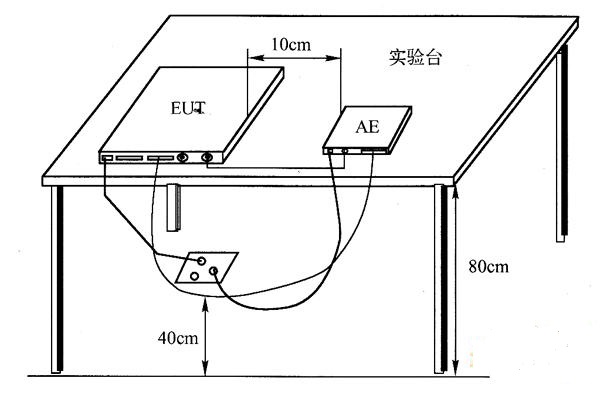

      臺式被測設備的布置如圖2所示，具體要求如下：

      （1）互連I／O線纜距離地面不應該小于40cm；

      （2）除了實際負載連接外，被測設備還可以接模擬負載，但是模擬負載應該能夠符合阻抗關系，同時還要能夠代表產品應用的實際情況；      （3）被測設備與輔助設備AE的電源線直接插人地面的插座，而不應該將插座延長；

      （4）被測設備同輔助設備AE的間距為10cm；

      （5）如果被測設備本身的線纜比較多，應該仔細理順，分別處理，并且在測試報告中記錄，以便獲得再次測試的重現性。



圖2 臺式被測設備布置圖

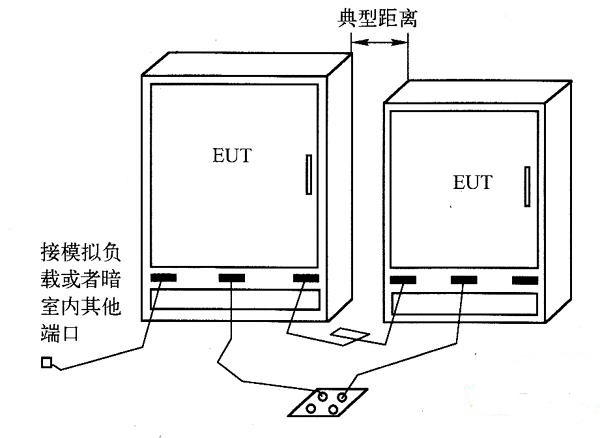

      立式被測設備的布置如圖3所示，具體要求如下：

      （1）機柜之間的I／O互連線應該自然放置，如果過長，能夠扎成30～40cm的線束就一定要扎；

      （2）被測設備置于金屬平面上，同金屬平面絕緣間隔10cm左右；接模擬負載或者暗室外端口的線纜應該注意其同金屬平面的絕緣性；      （3）被測設備電源線過長，應該扎成長度為30～40cm的線束，或者縮短到剛好夠用；      （4）如果被測設備本身的線纜比較多，應該仔細理順，分別處理，并且在測試報告中記錄，以獲得再次測試的重復性。

圖3 立式被測設備布置圖
