低煙無鹵阻燃電纜的概念
1、阻燃電纜是在規定試驗條件下,試樣被燃燒,在撤去試驗火源后,火焰的蔓延僅在限定范圍內,殘焰或殘灼在限定時間內能自行熄滅的電纜。
它的根本特性是:在火災情況下有可能被燒壞而不能運行,但可阻止火勢的蔓延。通俗地講,電纜萬一失火,能夠把燃燒限制在局部范圍內,不產生蔓延,保住其他的各種設備,避免造成更大的損失。

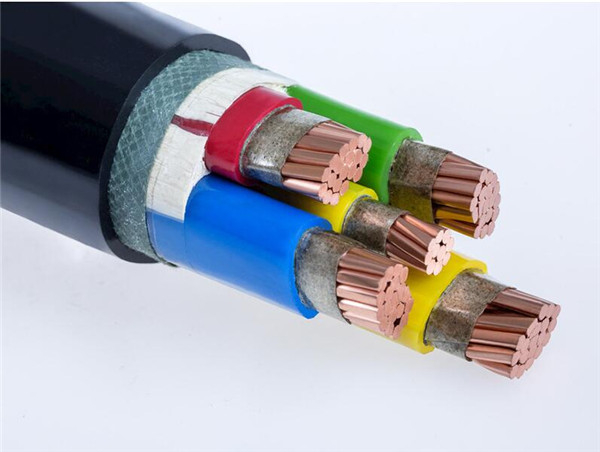

2、無鹵低煙阻燃電纜的絕緣層、護套、外護層以及輔助材料(包帶及填充)全部或部分采用的是不含鹵的交聯聚乙烯(XLPE)阻燃材料,不僅具有更好的阻燃特性,而且在電纜燃燒時沒有鹵酸氣體放出。
電纜的發煙量也小,電纜燃燒產生的腐蝕性氣體也纜阻燃性和降低鹵酸氣體發生量之間采取折衷的方式開發出了低鹵低煙阻燃電纜。它的含鹵量約為含鹵阻燃電纜的1/3左右。發煙量也接近于公認的“低煙”水平。
測試項目
鹵酸氣體含量、PH和電導率、成束燃燒煙密度等
測試標準
GB/T 19666-2005 阻燃和耐火電線電纜通則
GB/T 12666.1-2008 單根電線電纜燃燒試驗方法 第1部分:垂直燃燒試驗
GB/T 12666.2-2008 單根電線電纜燃燒試驗方法 第2部分:水平燃燒試驗
GB/T 18380.12-2008 電纜和光纜在火焰條件下的燃燒試驗
GB/T 17651.2-1998 電纜或光纜在特定條件下燃燒的煙密度測定
GB/T17650.1-1998 電纜或光纜材料燃燒時鹵酸氣體總量的測定
根據標準GBT 19666,阻燃型電纜為ZR,分為A/B/C/D四個等級:
類別 | 供火時間及溫度 | 試樣容量:V/M | 合格判定 |
ZA:阻燃類別A | 40分/815度 | 7升/米 | 焦化高度小于等于2.5米,自熄時間小于等于60分 |
ZB:阻燃類別B | 40分/815度 | 3.5升/米 | 焦化高度小于等于2.5米,自熄時間小于等于60分 |
ZC:阻燃類別C | 20分/815度 | 1.5升/米 | 焦化高度小于等于2.5米,自熄時間小于等于60分 |
ZD:阻燃類別D | 20分/815度 | 0.5升/米 | 焦化高度小于等于2.5米,自熄時間小于等于60分 |
注:A類阻燃最為嚴格,B類阻燃要求也很高,適用于對阻燃要求較為嚴格的場合,C類為一般阻燃,適用于大多數要求阻燃的場合;一般民用建筑常用阻燃電纜均為C類;ZR其實一般情況下指的就是C級阻燃。 |
線纜阻燃特性(Flame Propagation)測試規范:IEC 60332-1、IEC 60332-2和IEC 60332-3
低煙測試規范:IEC 61034煙密度(Smoke Generation)測試規范
無鹵測試規范:IEC 60754燃燒氣體腐蝕性(Acidity)測試規范
