電子電工產品成品及材料灼熱絲測試用試驗儀
發表時間:2021-08-31 16:47:52

在家電行業,安全是最重要的。由于人為錯誤應用、過電流或電器布線系統中的短路故障的可能性,制定了防火要求來評估和評定電器內使用的材料的可燃性。灼熱絲測試是當今電器行業中使用的一種此類要求。


灼熱絲測試是一種電氣安全測試,旨在評估用于電氣設備的塑料材料的阻燃性能。其目的是防止因過熱或通電部件引起的火災風險,這些部件可能會導致塑料材料著火。這可能發生在產品的正常使用、合理的異常使用、故障或故障中。灼熱絲模擬過熱的部件,然后與塑料材料接觸。


灼熱絲測試標準


灼熱絲測試包含在國標和GB/T5169 國際電工委員會 (IEC) 標準 IEC 60695-2 火災危險測試中,有四個部分涵蓋灼熱絲測試的四個不同方面。


GB/T5169.10、IEC 60695-2-10:灼熱絲裝置和通用測試程序


GB/T5169.11、IEC 60695-2-11:最終產品的灼熱絲可燃性測試方法 (GWEPT)


GB/T 5169.12、IEC 60695-2-12:材料的灼熱絲可燃性指數 (GWFI) 測試方法


GB/T5169.13、IEC 60695-2-13:材料的灼熱絲著火溫度 (GWIT) 測試方法


灼熱絲測試方法


IEC 60335-1 中規定了家用電器的灼熱絲要求。但是,實際的灼熱絲測試方法包含在 IEC 60695-2 系列規范中。


灼熱絲測試是通過將元件加熱到預定溫度來進行的。加熱元件稱為灼熱絲。有關用于灼熱絲測試的加熱元件的示例,請參見圖 3。待測樣品固定在適當?shù)奈恢?,薄紙直接放置在樣品下方。達到預定溫度后,然后在 1N 的設定力下將元件壓入樣品材料中,持續 30 秒。如果發生點燃,則進行記錄以記錄持續時間、火焰高度以及材料的滴落是否點燃了薄紙。


灼熱絲測試可以在最終產品和原材料測試板上進行。在每種情況下用于定義合規性的術語略有不同。


1. GWT 代表灼熱絲測試(IEC 60695-2-11)。 GWT 用于對最終產品進行灼熱絲測試。在給定溫度下,此測試的結果將是 PASS 或 FAIL。通過測試要求樣品在移開加熱元件后 30 秒內不著火或自熄。此外,如果發生滴落,樣品可能不會點燃薄紙。


2. GWFI 代表灼熱絲可燃性指數 (IEC 60695-2-12)。這是與最終產品中使用的原材料相關的屬性。該特性是通過在給定厚度的原材料的試驗板上進行灼熱絲試驗來確定的。灼熱絲可燃性指數 (GWFI) 是材料在移除加熱元件后 30 秒內不著火或自熄的最高溫度。


3. GWIT 代表灼熱絲點火溫度 (IEC 60695-2-13)。這是與最終產品中使用的原材料相關的屬性。該特性是通過在給定厚度的原材料的測試板上進行灼熱絲測試來確定的。灼熱絲點火溫度 (GWIT) 是當加熱元件處于加熱狀態時材料點燃并燃燒超過 5 秒的最低溫度。與測試板接觸。


了解這三個術語對于了解如何在整體安全標準 IEC 60335-1 下應用灼熱絲測試至關重要。


灼熱絲測試和IEC60335-1:家用和類似用途電器的安全


IEC 60335-1 是管理家用電器安全的通用規范。在規范中,灼熱絲測試用于評估器具內使用的支持載流連接的非金屬材料的可燃性。


IEC 60335-1 中規定的灼熱絲試驗嚴酷度由器具在使用過程中是否有人看管或無人看管以及連接所承載的電流量來確定。有人值守的電器基本上是由參加的消費者操作的任何電器,例如真空吸塵器、熨斗和咖啡壺。 無人看管的電器是那些安裝到位并自行操作的電器。此類示例包括冰箱、烹飪裝置、洗碗機、洗衣機和烘干機。


被歸類為無人值守且電流大于 0.2A 的應用中使用的連接器受到最嚴格的評估。為了符合本規范,可能需要三個級別的可燃性評估:


1. 為了通過第一級評估,材料必須具有最低 GWFI 850oC 或最終產品必須通過 850oC 灼熱絲測試。重要的是要注意,要通過最終產品,樣品必須在30 秒如上一段所述。該測試遵循程序 60695-2-11。


2. 為了通過第二級評估,材料必須至少具有 GWIT 775oCOR,最終產品必須通過 750oC 的灼熱絲測試。重要的是要注意,如果對最終產品進行測試,任何點火都必須在 2 秒內自熄,或者周圍的組件必須通過第三級評估。


3. 第三級評估(僅當連接器出現火焰超過 2 秒時才執行)不是直接在連接器上執行,而是在器具內落入連接器上方的理論包絡范圍內的任何組件上執行。由具有最低可燃性指定為 UL94 V1 的材料制成的外殼內的組件不接受進一步評估。但是,低于 UL 94V1 的外殼內的組件需要進行針焰測試。


被歸類為電流小于 0.2A 的無人看管或被歸類為有人看管的器具中使用的連接器要經過不太嚴格的測試方法。電器制造商了解其成品的適當分類非常重要,以便根據 IEC 60335-1 對組件應用正確的測試級別。


Delta德爾塔儀器專業致力于研發各種建筑材料、電子電工產品、塑料材料阻燃防火測試設備,能提供材料耐火試驗、建筑材料燃燒分級試驗、阻燃試驗等測試方案項目實驗室的建設。主要產品有:灼熱絲試驗儀|針焰試驗儀|水平垂直燃燒試驗儀|漏電起痕試驗儀|單根電線電纜燃燒試驗儀等等。該產品已成功運用到各種第三方實驗室和單位中,如廣州SGS通標實驗室,上海天祥ITS實驗室,昆山出入境技術檢驗中心,廣東質檢院,深圳計量院等等。

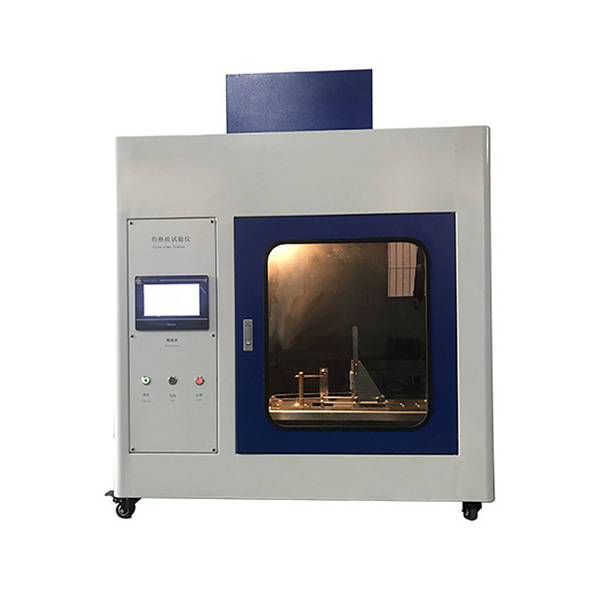

灼熱絲試驗儀


灼熱絲試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門,也適用于絕緣材料、工程塑料或其它固體可燃材料行業。


灼熱絲試驗儀是IEC60695-2-10~I(xiàn)EC60695-2-13(GB/T5169.10-2006~GB/T5169.13-2006)《灼熱絲/熱絲基本試驗方法,灼熱絲試驗裝置和通用試驗方法等》和 UL746A、IEC829、DIN695、VDE0471等標準規定使用無火焰起燃仿真試驗項目;同時滿足GB 4943.1-2011,IEC60950-1:2005Clause 4.7.3章節試驗要求。
