部分電線電纜產品和標準簡介
發表時間:2021-10-15 13:49:24

一、UL758 AWM電子線簡介


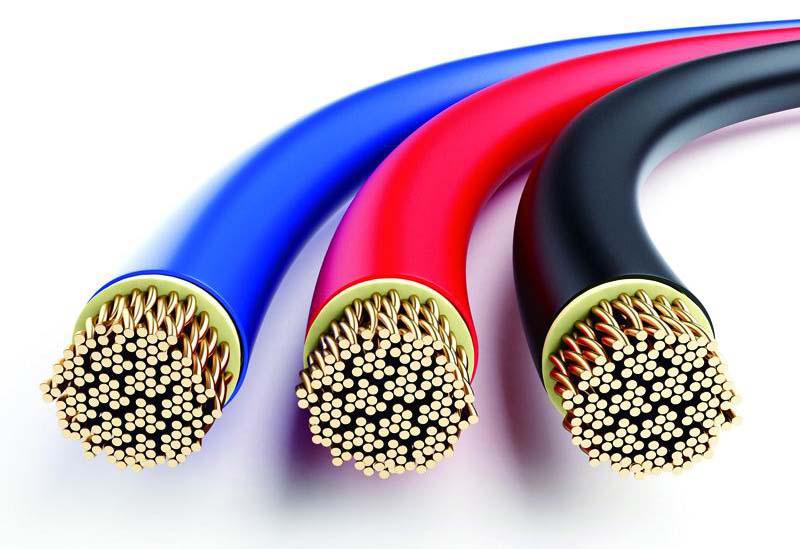

1電子線產品范圍


電子線作為全球最廣泛應用于3C消費電子，家電及小家電，IT／AV等產品的線材類別，值得我們特別重視。目前全球只有美國UL制訂了相關標準UL758（Appliance WiringMaterial，簡稱AWM）.一般包含單芯絕緣線，多芯帶護套線，光纖及以光纖做絕緣芯線的多芯線；電子線的溫度等級不小于60度，電壓等級最小30V，導體尺寸從50 AWG至2000 kcmil；這些電線可以作為電器內部用線，電器之間的外部連接線以及作為多芯線里面的芯線：


電子線型號是以一個四位及以上數字來命名的，每一個型號都有自己的特性，成品廠應根據自己生產的需要來選用最適當?shù)碾娋€，這樣可以有效的降低整機的設計成本。


主要分類如下（供參考）：


1系列：熱塑性單導體；如1007,1015


2系列：熱塑性多導體；如2464,2468,20276,2835


3系列：熱固性單導體；3122,3385,3386


4系列：熱固性多導體；4009,4019


5系列：特殊線材；5020,5035


UL758電子線為標準型號約6000個型號左右，而每個型號的技術規格是全球統一的，工廠要標識這個型號，就必須完全符合UL要求：


Style Page-The Style Page defines the requirements applicable to a given AWM Style.



2電子線主要測試項目


2.1 結構檢查


序號

檢查項目

依據

1

絕緣材料Verify Insulation Compound

Style Page,FUS procedure

2

外被材料Verify Jacket Compound

Style Page,FUS procedure

3

導體材料 Conductor Material

Style Page,UL758 Table 5.2

4

導體尺寸Conductor Dimensions

UL758 Table 5.1,Table 5.1A

5

絞距 Strand Lay Length

UL758 Table 5.3

6

絕緣厚度 Insulation Thickness

Style Page,FUS procedure

7

外被厚度 Jacket Thickness

Style Page,FUS procedure

8

覆被材料Verify extruded covering compound

Style Page,FUS procedure

9

覆被厚度Covering Thickness

Style Page,FUS procedure

10

芯線絞距 Conductor Lay Length

Style  Page,UL758 Table   12.1

11

纏繞帶厚 Tape Thickness

Style Page,FUS procedure

12

纏繞帶重疊Tape Overlap

Style Page,FUS procedure

13

工程標 Tag Markings

UL758 51.2

14

表面印字Surface Print Markings

UL758 50.1,FUS procedure,

FUII

15

UL 標簽 Recognition Label Denomination

FUS procedure, FUII

說明：

1．絕緣材料和厚度，外被材料和厚度，覆被材料和厚度等參數一般在Style

Page里面描述，部分還和工廠申請認證的樣品有關，會在UL的Facing Page里面描述特定的要求

2．絕緣材料和外被材料可以使用水口料，但是水口料的比例不能超過25％；

3．針對UL電子線，表面印字一般不做要求；如果印字有“AWM”相關內容，印字內容就應該包含AWM

和AWM認證公司名或文件號，其他標識（如：線徑，芯線數，溫度，電壓等）應滿足標準的要求而不會誤導客戶；

4．UL標簽的面額種類比較多，客戶可以根據自己的實際情況向UL訂購；電線的最小包裝必須附

有UL標簽，標簽總面額等于電線總長度，誤差不超過＋／-5％；



二、線纜技術標準簡介


1標準類別


以產品標準為主體，并涉及到基礎標準、材料標準、試驗方法標準、試驗儀器設備檢測


方法標準和通用標準等各個類別。


基礎標準舉例： GB2900.10 電工名詞術語


材料標準舉例：GB8815-2008 電線電纜用軟聚氯乙烯塑料


試驗方法標準舉例：GB／T 4909 裸電線試驗方法


通用標準舉例：GB2952 電纜外護層.。


2技術標準體系


國內標準體系依次是國家標準（代號GB）、行業標準（如JB）和企業標準（代號QB）。鼓勵企業編嚴于國家標準的企業標準。


3全球各國常用線纜標準


3.1 IEC國際電工線纜標準


IEC60227,IEC60245, IEC60811,IEC60332,IEC60884,IEC60320,


IEC60228,IEC60695-6-31,IEC60754-2,IEC60112,IEC61156-5


3.2 GB國標線纜標準：


GB/T3048,GB/T2951,GB/T2423,GB/T5023,GB/T18380,GB/T3956, JB/T8734,JB/T8139,GB/T4910,GB/T3953,GB/T4207,GB2099, GB17465,GB/T4706.30


3.3 UL美標線纜標準：


UL758,UL62,UL2556, UL1581, UL817, UL498,UL83,


UL764,NEMA WD 6,UL13,UL44,UL1685,UL1666,UL444


3.4 EN歐盟線纜標準：


EN50395,EN60811,EN50396,EN60332,EN60811,EN50265,EN60320, EN50075,EN50525-2-11,EN50525-2-21,EN50525-2-31,EN50525-3-11, EN50356,EN50363,EN60228,EN50173-1,EN50288-3-1


3.5 BS英標線纜標準：


BS EN50395,BS EN60811,BS EN50396,BS EN60332,BS1363-1,BS1363-2, BS1363-3,BS5733,BS1362,BS6500,BS EN60320


3.6 VDE 德標線纜標準：


DIN EN50315,DIN EN60811,DIN EN50396,DIN EN60811,DIN EN50265, DIN VDE0620-2-1,DIN VDE 0620 Teil 101


3.7 PSE日標線纜標準：


JIS C 3005, JIS C 3301, JIS C 8358,JIS C 3306, JCS4501,JIS C 8303,


JIS C 8306,J60227-1,J60227-5, JIS C 2134,JIS C 60695-2-11,


JIS C 60695-2-12


3.8 AS/NZS澳洲/新西蘭線纜標準：


AS/NZS3100,AS/NZS3112,AS/NZS3105,AS/NZS3122,AS/NZS60320


AS/NZS3191,AS/NZS 60227.5


3.9 CSA加拿大線纜標準：


CSA C22.2 NO.2556,CSAC22.2 NO.21,CSAC22.2 NO.49, CSA C22.2 No.210


3.10 INMETRO巴西線纜標準：


NBR13249,NBR14136,NBR NM 60884-1,NBR14705,NBR9148,NBR9141,


BR14703,NBR NM 60320


3.11 IRAM阿根廷線纜標準：


IRAM2063,IRAM2073, IRAM-NM 60884-1,


3.12 IS印度線纜標準：


IS1293,IS694


3.13 KC韓國線纜標準：


K60227-5


3.14 SS新加坡線纜標準：


SS 358:Part 5,SS145-1,SS145-2,SS246


3.15 SNI印尼線纜標準：


SNI 04-6629.5, SNI 04-6629.5


3.16 SASO沙特線纜標準：


SAS02203


3.17 MS馬來西亞線纜標準：


MS589-1,MS589-2,MS589-3


3.18 網絡／通信／高頻線標準：


ANSI/TIA-568-C.2 Cat. 3,4,5,5E,6,6A,7


ISO/IEC Cat. 5,5E, 6,6A,7.7A


HDMI Spec-1.4b,


HDMI Spec-1.2.0


USB Spec-2.0,


USB Spec-3.0,


USB Spec-3.1


三、電線內部芯線識別構成


芯線。

北美

HD 協調系統。

IEC227。

L＝火線。

黑色。

棕色。

棕色。

N＝中線。

白色。

藍色。

藍色。

E＝地線。

綠色

黃／綠色。

黃／綠色。


1線纜表面印字要求


1.1 中國CCC電線表面印字


舉例


CCC A027753 60227 IEC 08(RV-90) 300/500V 0.5mm2 GB5023.3-2008


CCC A027753 60227 IEC 52(RVV) 300/300V 0.75mm2 GB5023.3-2008


CCC：中國強制性認證


A027753：工廠證書號


60227 IEC：引用標準


08（RV-90）：CCC電線型號，08：E型聚氯乙烯可防止熱塑流動。


RV-90：90℃護套軟線


300／500V：電壓


0.5mm2：截面積


GB5023.3-2008：對應CCC標準


52：輕型聚氯乙烯


RVV：PVC絕緣PVC護套軟線
