插頭插座新版標準已發布及對應檢測設備更新清單
發表時間:2021-11-08 14:36:39

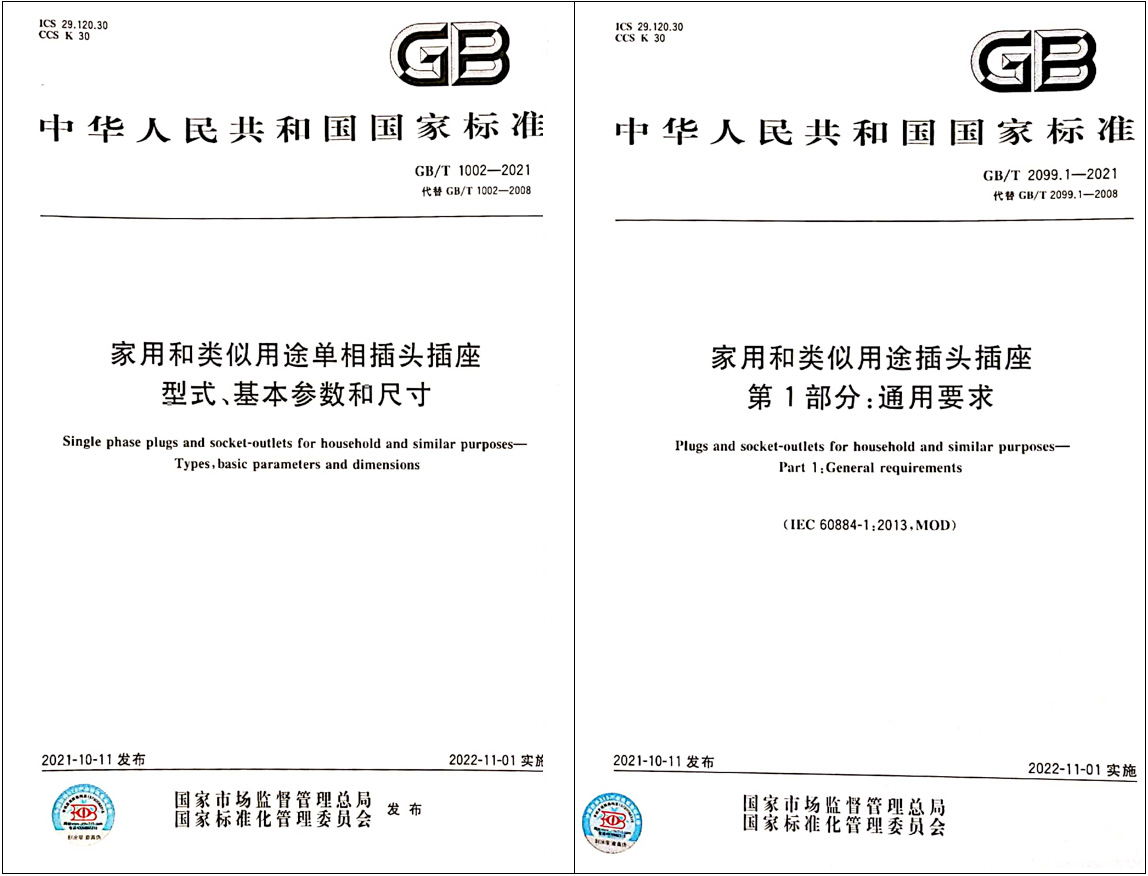

GB/T 2099.1-2021《家用和類似用途插頭插座 第1部分:通用要求》和GB/T 1002-2021《家用和類似用途單相插頭插座 型式、基本參數和尺寸》兩項插頭插座國家標準(以下簡稱“新版標準”)已于2021年10月11日發布,分別代替GB/T 2099.1-2008和GB/T 1002-2008(以下簡稱“舊版標準”),新版標準將于2022年11月1日正式實施,為滿足新版標準要求,實驗室(第三方實驗室,企業實驗室等)應及時檢查并更新相關檢測設備,本文將針對新舊版標準主要差異內容梳理需要更新(關注)的檢測設備清單。



01插頭插座量規


新版標準和舊版標準相比,在產品型式尺寸、量規形式(如單相兩極帶接地插頭量規,插座止規等)、量規使用方法等方面做出調整,因此單相插頭插座量規需要進行更新,新版標準給出的量規包括:


?單相兩極插頭量規

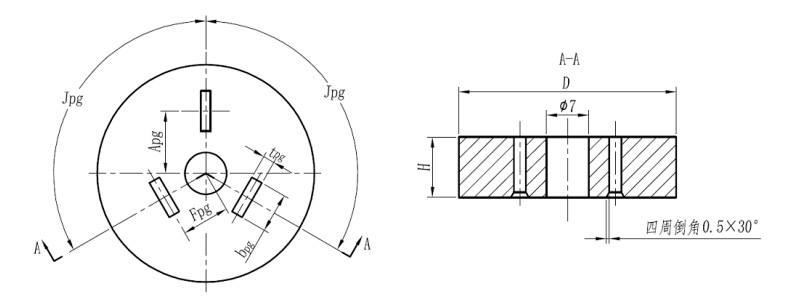

?單相兩極帶接地插頭量規(≤10A,16A)



*將內量規、外量規合并為單一量規


?單相兩極插座通規

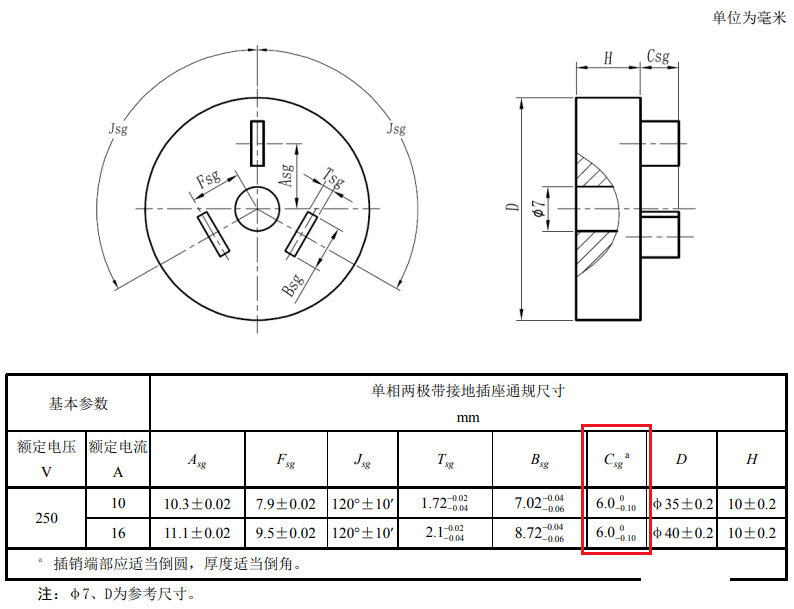

?單相兩極帶接地插座通規(10A,16A)



*新版標準不再設置最大通規和最小通規


新版標準規定通規應能插入插座面板的插孔


?單相插座單插銷孔止規


?單相兩極插座不接觸規


?單相兩極帶接地插座不接觸規(10A,16A)


?單相兩極插座接觸規-標準新增


?單相兩極帶接地插座接觸規(10A,16A)-標準新增


02試驗插頭、插銷類

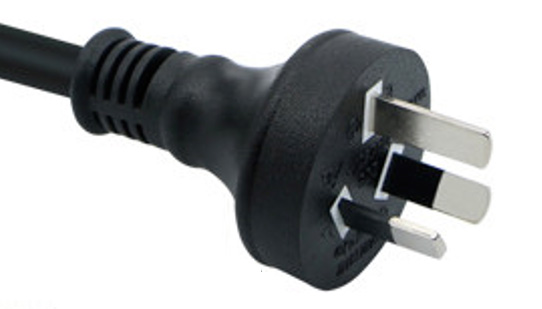

由于新版標準對插頭的型式尺寸進行了修訂,尤其是插銷厚度的調整(比如10A插頭規定的插銷厚度由(1.40-1.50)mm調整為(1.45-1.65)mm),導致溫升、拔出力等測試用試驗插頭(插銷)的尺寸也隨之改變,因此相關試驗插頭(插銷)需要進行更新,對插銷厚度做出規定的試驗插頭、插銷有:


●尺寸檢查測量用試驗插頭-最大尺寸


●溫升測試用試驗插頭-最小尺寸


●耐久性測試用試驗插頭-最大尺寸


●最大拔出力測試用試驗插頭-最大尺寸


●最小拔出力用測試用試驗插銷-最小尺寸


●彎曲測試用試驗插頭-最大尺寸


*“最大尺寸”、“最小尺寸”的規定詳見標準相關條款。


●其他測試用插頭、插銷-其尺寸也應符合新版標準的要求


03插銷絕緣護套測試用相關設備


新版標準將允許插頭的帶電插銷可帶有絕緣護套,雖然新舊版標準在插銷絕緣護套的測試項目上并無太大差異,但由于符合舊版標準要求的插頭是不帶絕緣護套的,實驗室較少進行該類測試(具有插頭類產品檢測資質的CBTL除外),隨著新版標準的發布,也將出現帶絕緣護套的國標插頭,從而對絕緣護套的相關測試也會增多。



因此建議實驗室對插銷絕緣護套測試用相關設備進行自查(包括校準證書),做到設備齊全、校準證書的內容符合標準要求,相關測試設備有:

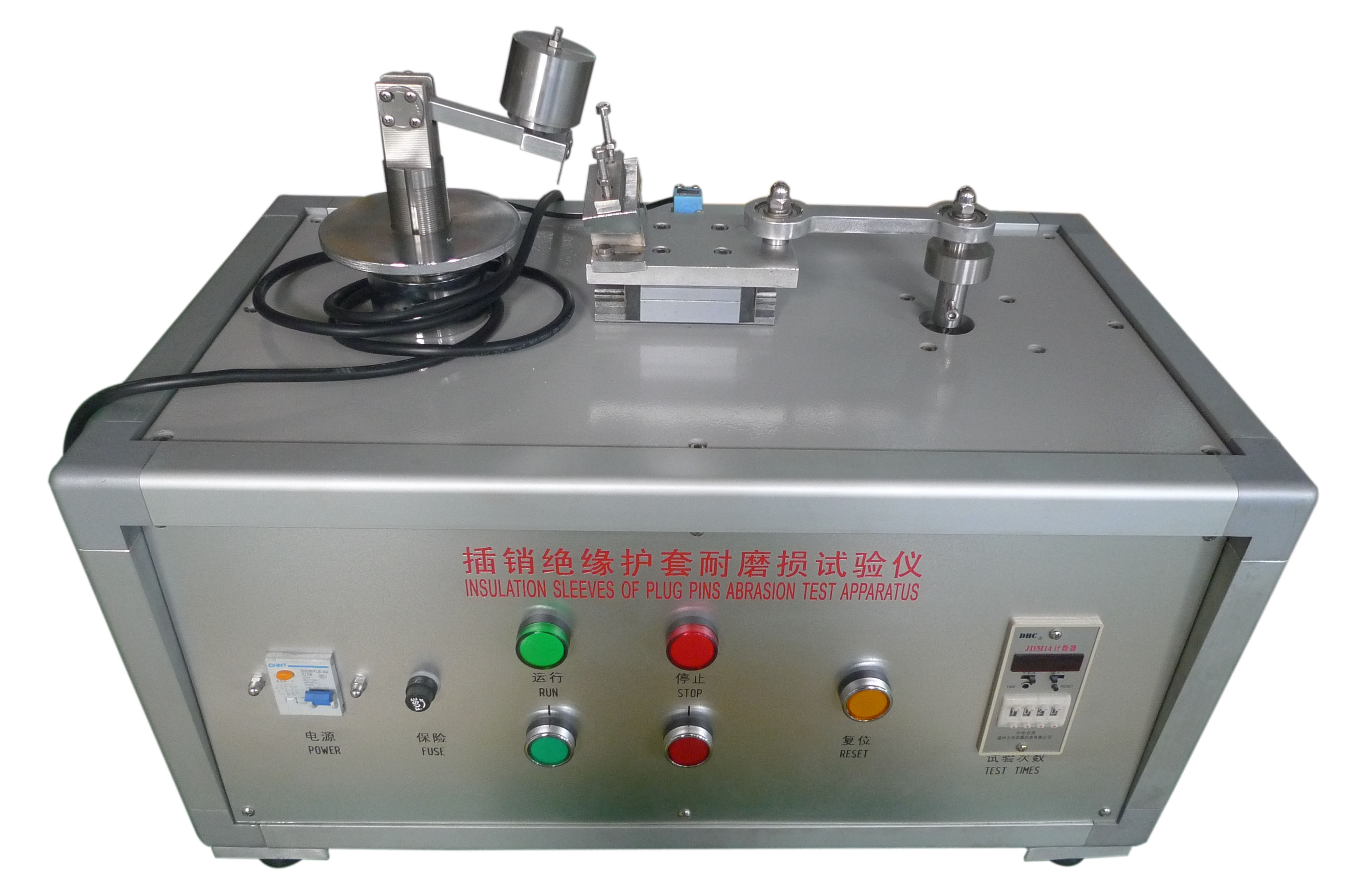

■Delta德爾塔儀器——絕緣護套磨損試驗裝置(第24.8條款,圖28)

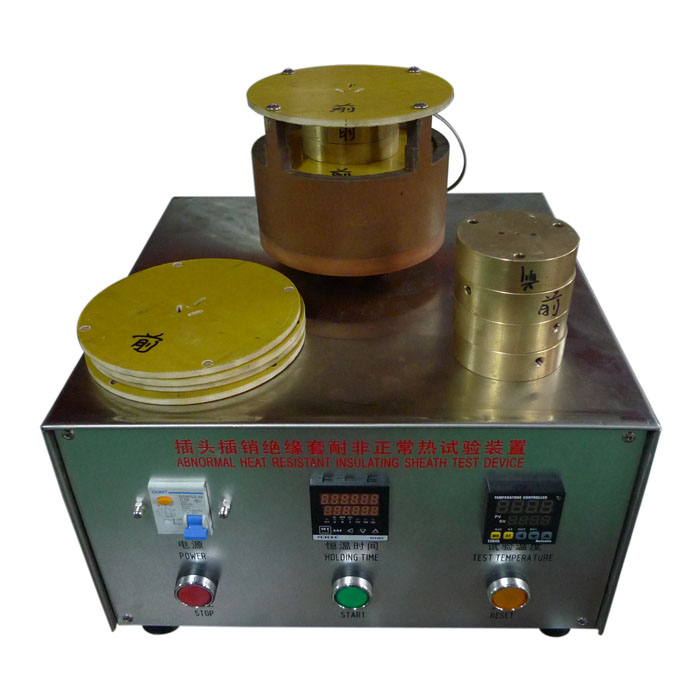

■Delta德爾塔儀器——插頭插銷絕緣套耐非正常熱試驗裝置(第28.1.3條款,圖40)

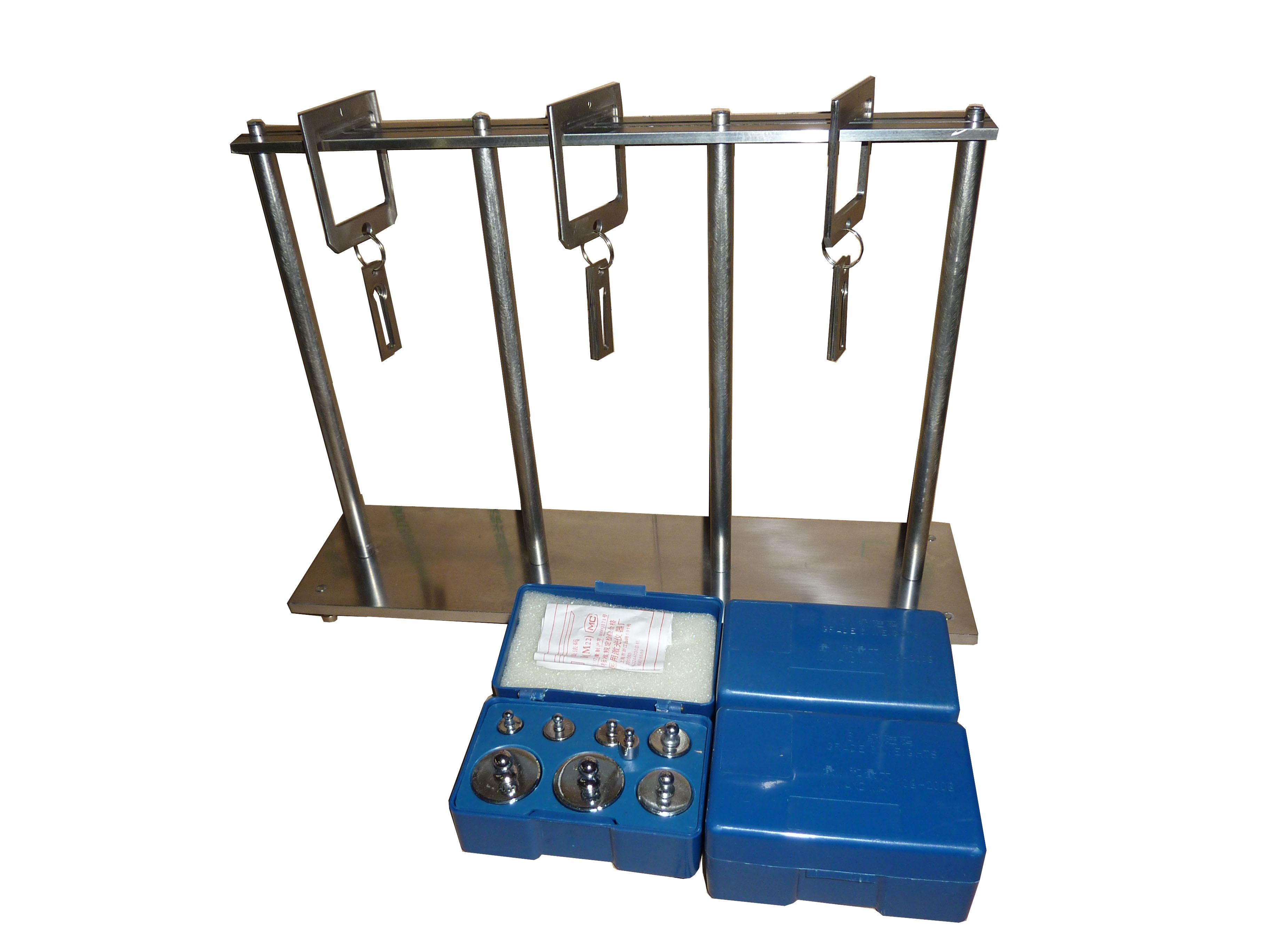

■Delta德爾塔儀器——高溫壓力試驗裝置(第30.2條款,圖41)

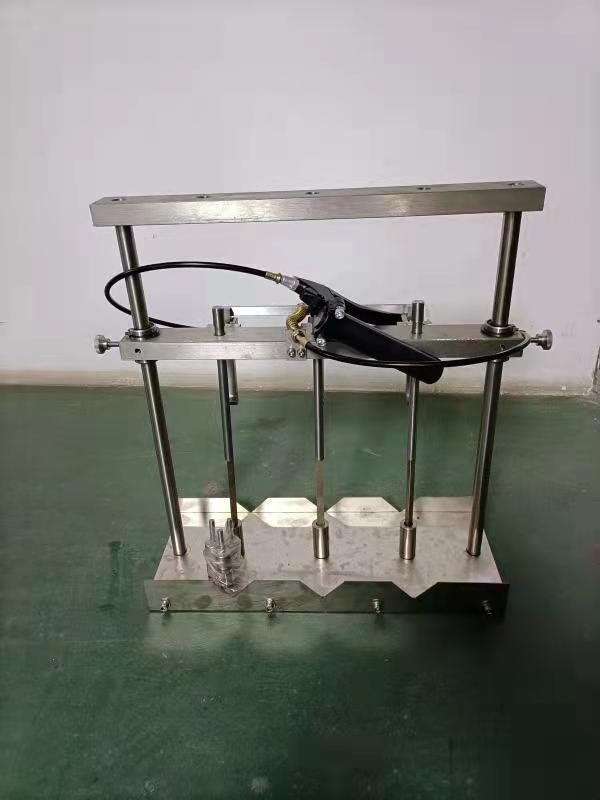

■Delta德爾塔儀器——低溫沖擊試驗裝置(第30.5條款,圖42)



04其他相關條款情況


◆標志擦拭用汽油-標準推薦95%正己烷


新版標準規定擦拭試驗應采用約2N/cm2的壓力將脫脂棉壓在標志上


◆插頭溫升測試用銅塊(第19章,圖44)-和插銷厚度相關

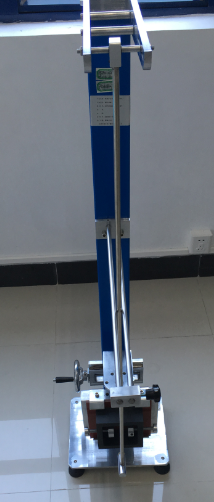

◆擺錘沖擊試驗裝置(第24.2條款)


Delta德爾塔儀器——擺錘沖擊試驗裝置


舊版標準由圖22-圖25給出,新版標準直接引用GB/T 2423.55(試驗EHA)給出的擺錘沖擊設備:“用 GB/T 2423.55(試驗 EHA)給出的擺錘沖擊設備對試樣施加沖擊進行檢查,其等效質量為 250g。”

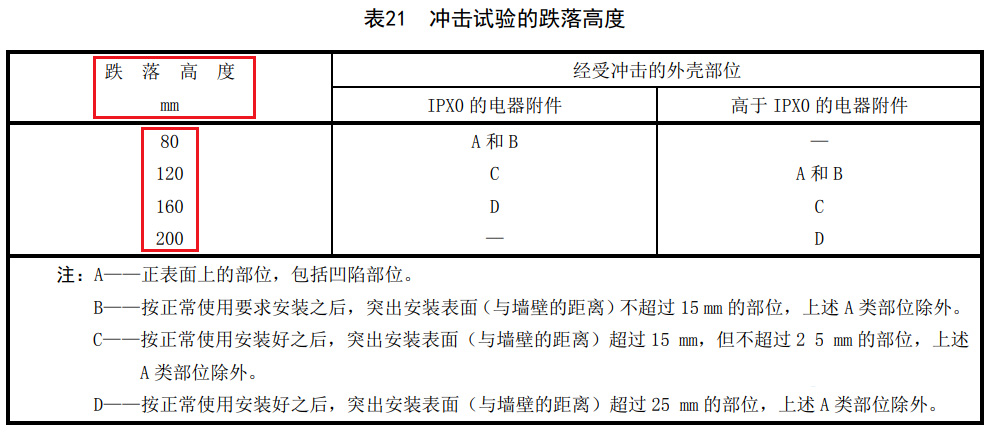

跌落高度也相應做出調整:



Delta德爾塔儀器專注于研發設計家用電器插頭插座開關專用檢測設備,滿足GB/T 2099.1-2021《家用和類似用途插頭插座 第1部分:通用要求》和GB/T 1002-2021《家用和類似用途單相插頭插座 型式、基本參數和尺寸》兩項插頭插座新國標要求。對插頭插座開關產品進行機械強度測試,額定電壓測試,額定電流測試,分斷容量測試,負載特性測試,發熱(溫升)測試,正常操作測試,壽命可靠性測試,機械耐久性測試等試驗項目。


實驗室插頭插座專用測試設備舉例說明

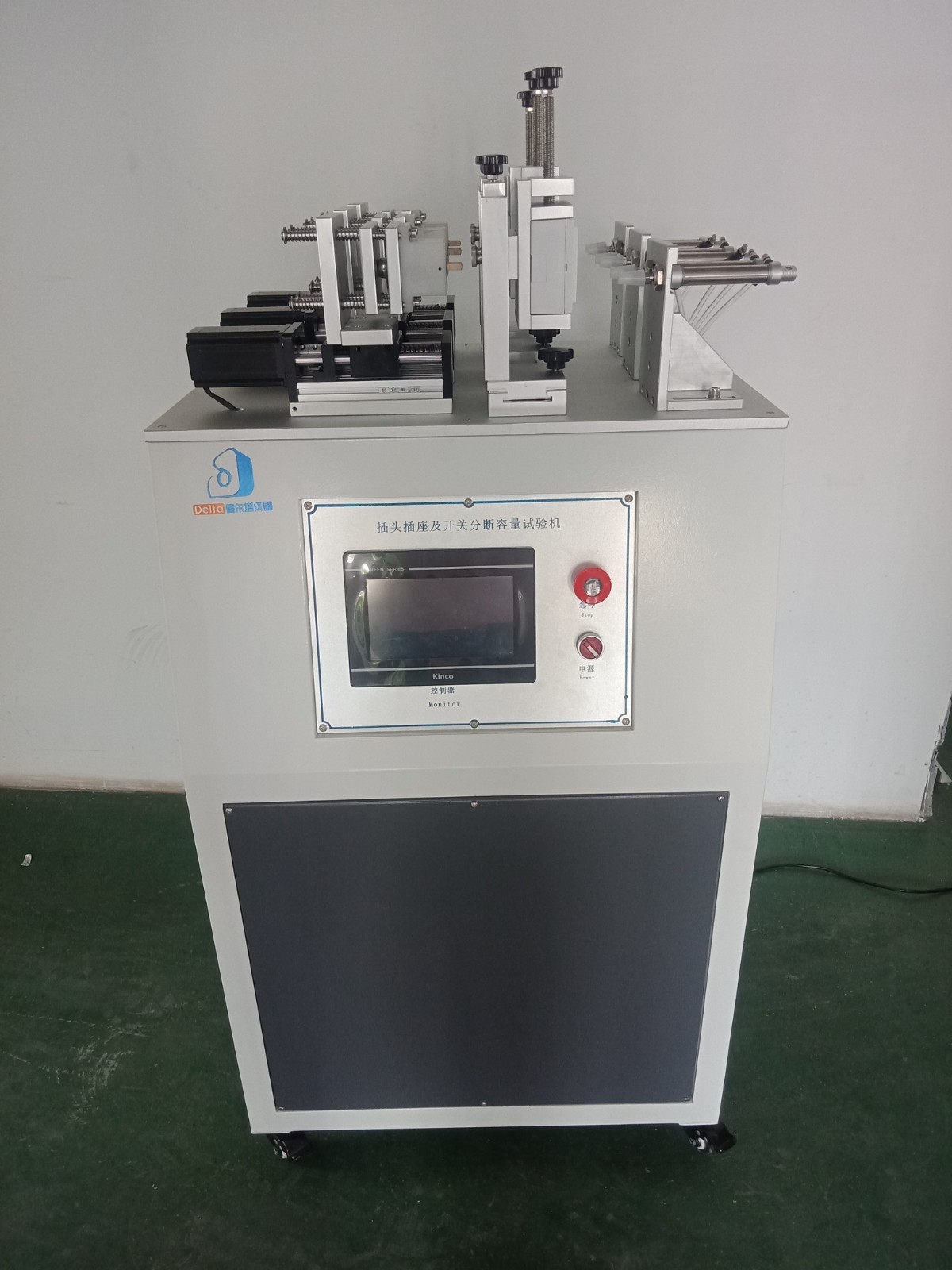

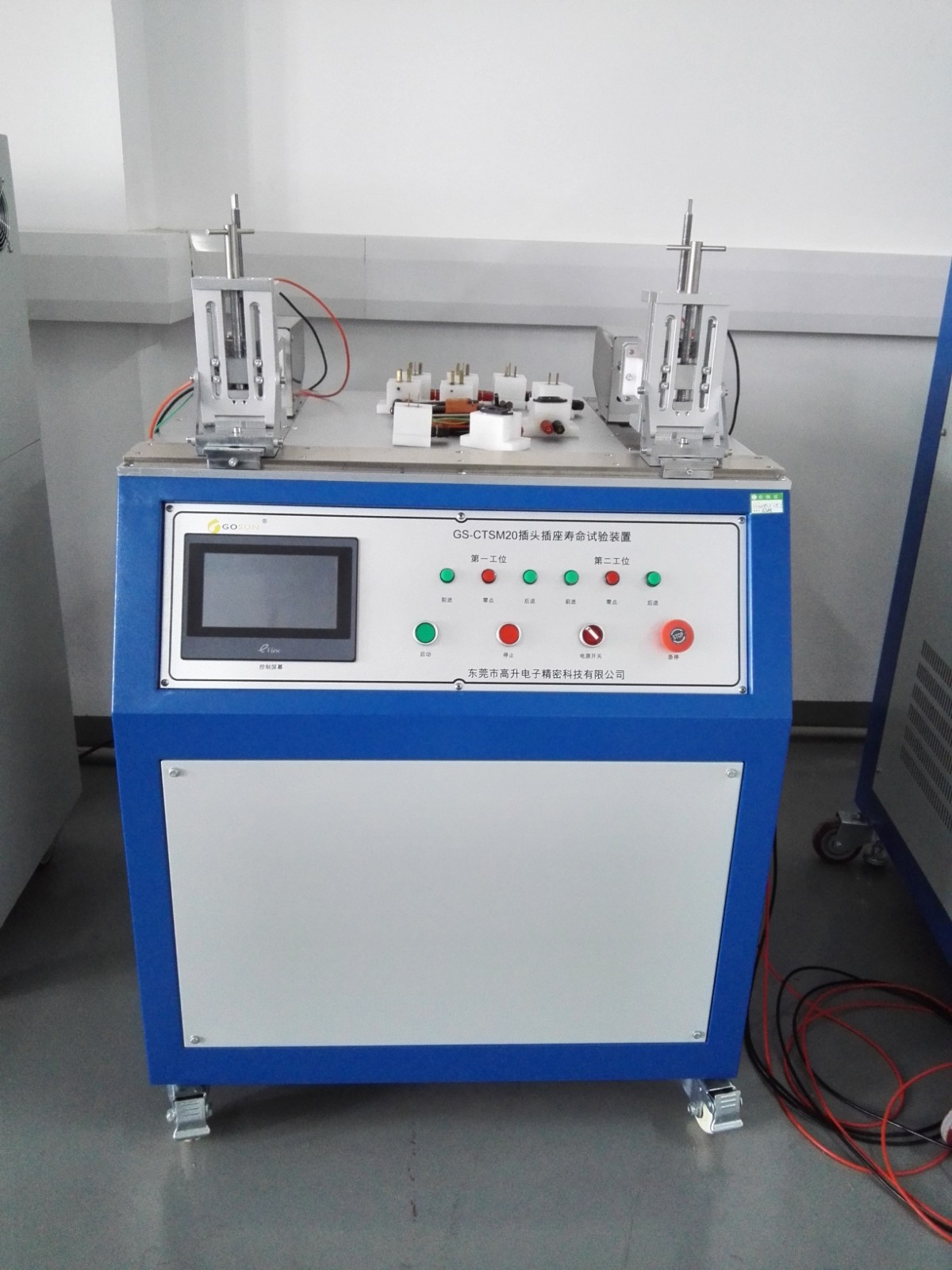

插頭插座壽命試驗機

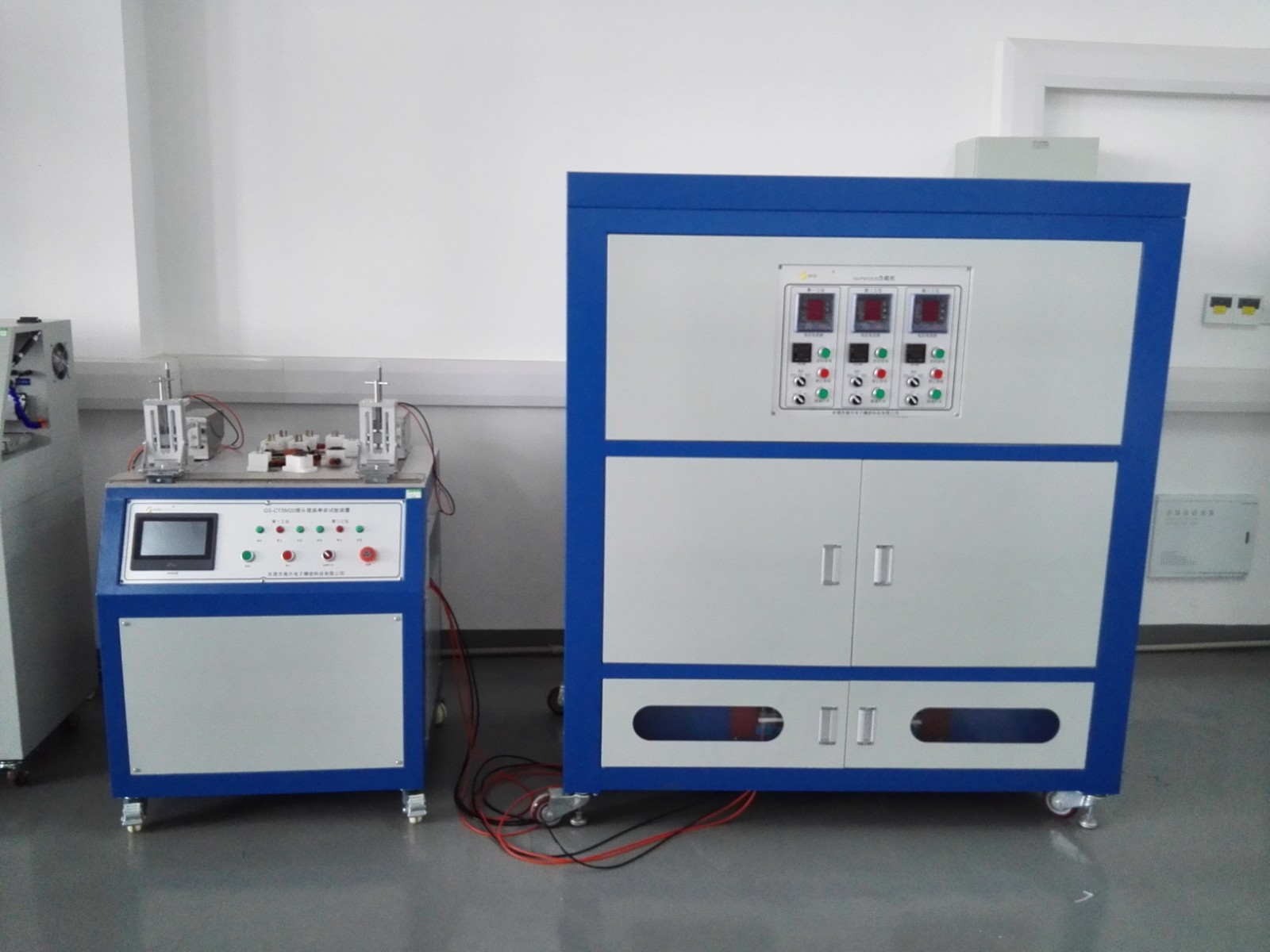

一、設備概述:插頭插座壽命試驗機用于檢驗插頭與插座之間在經過一定次數的插入與拔出后的損壞程度,考核插頭與插座的機械壽命。本試驗機可與電器附件負載柜連接,可用于考核插頭與插座的帶電機械壽命試驗;本機還適用于獨立做三個單插頭插座試樣的正常操作和分斷容量試驗。


二、符合標準:依據GB/T2099.1-2021(家用和類似用途插頭插座 第1部分:通用要求)。


二、主要技術參數:


插頭插座機械壽命試驗機本機有兩種結構形式:機械傳動結構和氣動元件結構。


1、動作速率:15~60次/min可調節;


2、控制方式:PLC智能控制,TFT液晶觸摸屏操作;


3、工作行程:大于50mm(可根據客戶要求訂制)


4、試驗工位:3工位


5、具有測試異常自動報警和漏電保護功能。


6、試驗次數:1~999999次可預置。


7、驅動方式:進口伺服電機驅動;


8、體積:900X500X1600mm;


9、配備分斷容量及正常操作試驗插頭:


1)制造標準:GB/T1002-2021;


2)插頭種類:10A兩插、10A三插各3個;


3)插頭材質:插銷黃銅制作,插頭基座絕熱絕緣材料制作;


4)連線方式:配有接線端子。




Delta德爾塔儀器——插頭插座壽命試驗機
