電動器具的外殼溫升可當作外殼材料球壓試驗用的溫度基準嗎？
發表時間:2022-03-12 11:26:47
1、案例問題

某電風扇是Ⅱ類器具，沒有接地，電容電機固定在前殼塑料支架上，塑料支架與前殼是成一體的，如圖1～圖3所示。

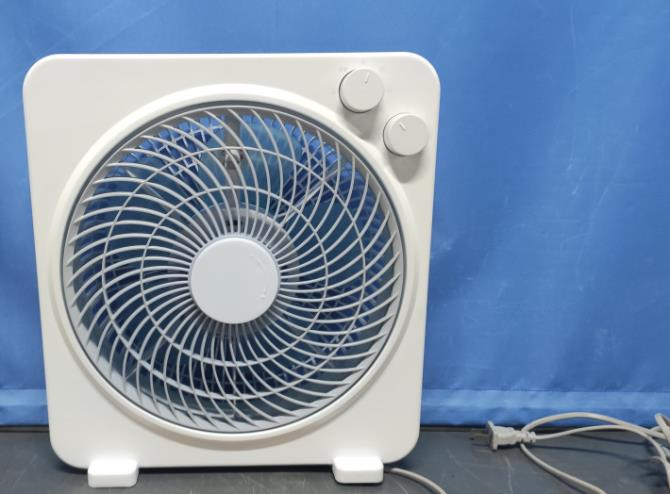

圖1  電風扇正面
（文中所有圖片均來源于實拍）

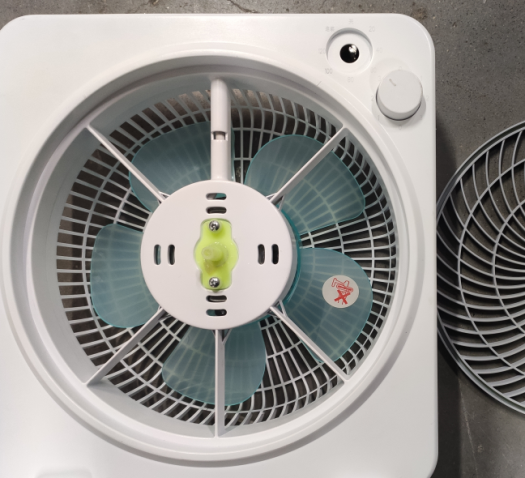

圖2 電機支架與外殼一體

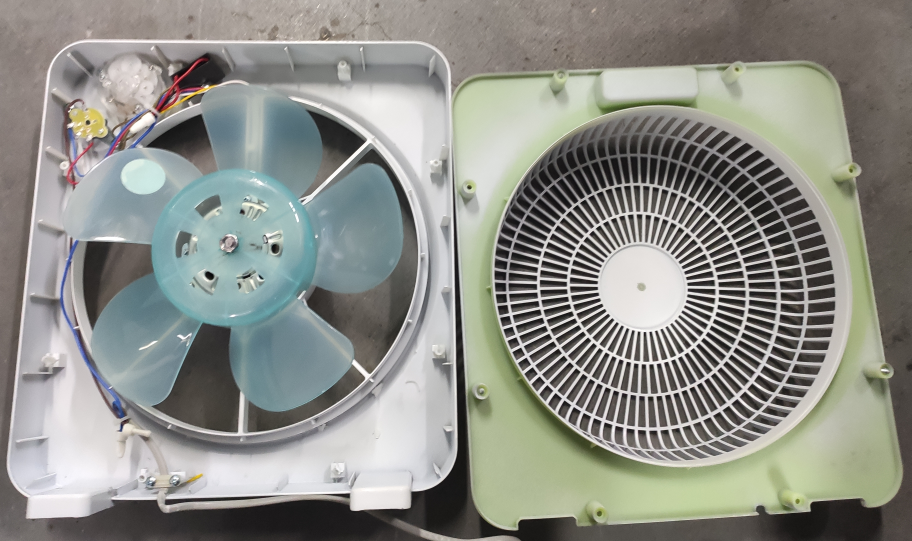

圖3 電風扇內部結構

關于電風扇安規試驗測得的“電動器具的外殼（正常使用中握持的手柄除外）”溫升是否用于球壓試驗用溫度基準有不同的意見：

意見1：“電動器具的外殼（正常使用中握持的手柄除外）”溫升可當作外殼材料球壓試驗用的溫度基準，都是外殼的溫升。

意見2：“電動器具的外殼（正常使用中握持的手柄除外）”溫升不應當作外殼材料球壓試驗用的溫度基準，通常是外殼的內表面接近熱源部位溫升更高。

哪一種意見更合理?

2、案例分析

筆者個人認為意見2更合理，理由如下：

1.GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準11章規定要測試“電動器具的外殼（正常使用中握持的手柄除外）”溫升，是考慮到使用在正常使用電動器具過程中極有可能接觸產品的外殼。

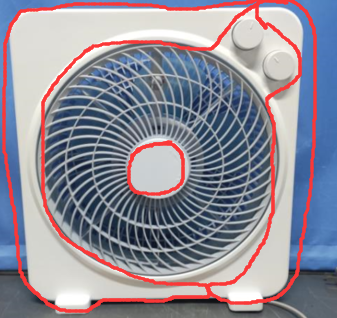

圖4  人手可摸外殼

案例問題電風扇，“電動器具的外殼（正常使用中握持的手柄除外）”部位如圖4中紅框所示。筆者用熱成像儀掃描，在前罩部位測得“電動器具的外殼（正常使用中握持的手柄除外）”最高溫升7.6K。

2.GB?4706.1-2005標準30.1條款規定“對于非金屬材料制成的外部零件、用來支撐帶電部件（包括連接）的絕緣材料零件以及提供附加絕緣或加強絕緣的熱塑材料零件……應充分耐熱”。案例問題電風扇的外殼除了是“外殼”，還是“附加絕緣”。在考慮球壓試驗溫度時應在以下中取較高者：

●75?℃；

●11章溫升+40?℃；

●19章溫升+25?℃。

顯然考慮“附加絕緣”時，外殼材料11章溫升就不能只考慮人手能摸到的部分，還應該考慮產品內部與熱源靠近的部分。例如在案例問題外殼材料接近電動機部分測得溫升17.8K，比人手摸到的外面部分的7.6K要高。

綜上所述，“電動器具的外殼（正常使用中握持的手柄除外）”的溫升，肯定是人手可以摸到部位的溫升，但往往不是考慮外殼材料球壓試驗溫度用的“更熱部位”的溫升。

3、標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準

11.8試驗期間要連續監測溫升，溫升值不得超過表3中所示的值。
……

表3最大正常溫升

部    件

溫升/K

……


電動器具的外殼（正常使用中握持的手柄除外）

60


30. 1 對于非金屬材料制成的外部零件、用來支撐帶電部件（包括連接）的絕緣材料零件以及提供附加絕緣或加強絕緣的熱塑材料零件，其惡化可導致器具不符合本標準，應充分耐熱。
……
