家電產品這樣設計可能導致接地系統失效，被判不合格，你注意了嗎？
發表時間:2022-06-29 14:06:00
一、案例問題

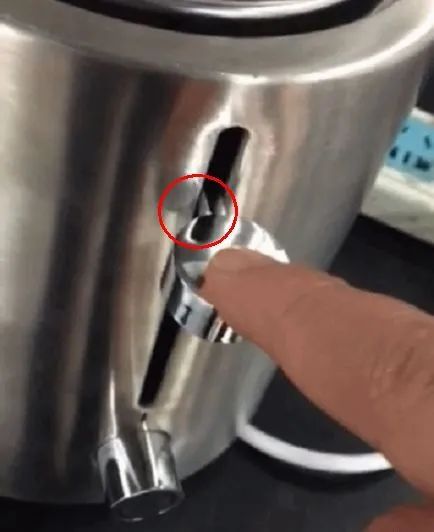

某多士爐，塑料電鍍金屬按鈕與接地金屬接觸，如圖1所示，市場抽檢中被判不符合GB 4706.1-2005標準22.35條款，不合格判定是否合理?

圖1  塑料電鍍金屬按鈕與接地金屬接觸
（圖片來源于實拍）

二、案例分析

筆者認為案例問題多士爐的手柄，在正常使用過程中與接地金屬接觸，不符合GB 4706.1-2005標準22.35條款要求。

為什么標準會這么要求，筆者猜測有以下原因：

1) 便攜式器具的接地系統可能失效，例如在一些欠發達地區家中的插座接地線是空的。

2) 正常使用中會握持的手柄“注定”在使用過程中是要“握持”的。

3) 如果基本絕緣失效會使接地系統失效的接地金屬帶電。

4) 觸電的機理，肌肉的不由自主的收縮，手會抓手柄越抓越緊。

綜上所述，這些手柄、旋鈕是正常使用中人手會使用的，防觸電保護的程度要比不經常摸的外殼要高一些。便攜式產品接地不像駐立式器具接地永久可靠，保護程度要低一些，所以對手柄的結構要求相應地高一些。因此GB 4706.1-2005標準22.35條款規定“便攜式器具，手柄不允許接地”。

制造商在設計時，應考慮將接地的手柄“變?yōu)椤辈唤拥氐氖直绺采w符合附加絕緣的絕緣材料。

類似的不合格例子，有如下示例

接地金屬手柄電熱水壺，如圖2所示。

注：電熱水壺金屬手柄與接地的金屬壺體相連。

圖2 電熱水壺金屬接地手柄

三、標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

22.35 對于非Ⅲ類結構，在正常使用中握持或操縱的手柄、操縱桿和旋鈕即使基本絕緣失效，也不應帶電。如果這些手柄、操縱桿或旋鈕是金屬制成的，并且它們的軸或固定裝置在基本絕緣失效的情況下可能帶電，則應該用絕緣材料充分地覆蓋這些部件，或用附加絕緣將其易觸及部分與它們的軸桿或固定裝置隔開。

對駐立式器具和無繩器具，那些非電氣元件的手柄、操縱桿和旋鈕，只要它們與接地端子或接地觸點進行可靠的連接，或用接地的金屬將它們與帶電部件隔開，則本要求不適用。

注：無繩器具是指僅放置在配套基座才能夠連接電源的器具。

通過視檢，必要時，通過有關的試驗檢查其符合性。

金屬手柄、操縱桿和旋鈕上覆蓋的絕緣材料應經受16.3規定的附加絕緣的電氣強度試驗。
