IH電飯鍋的電磁線圈盤支架是支撐帶電部件，要經受球壓試驗嗎?

對此有不同的觀點：

觀點1：GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準30.1條款規定“對線圈骨架，只有那些用來支撐或保持接線端子在位的零件才經受球壓試驗”。IH電磁線圈沒有接線端子，所以線圈盤支架不需要經受球壓試驗。

觀點2：IH電磁線圈是標準定義的帶電部件，支架的確是支撐帶電部件，應經受球壓試驗。

哪一種觀點更合理?

筆者個人認為觀點2更合理，理由如下：

1、變壓器線圈繞在骨架上的情況與IH電磁線圈盤情況不同。

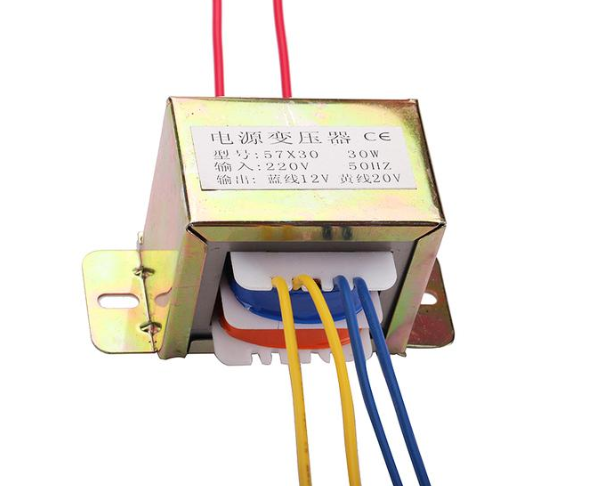

變壓器線圈漆包線繞在骨架上，由錫焊的軟線引出，變壓器沒有接線端子，骨架材料沒有支撐帶電部件，不必經受球壓試驗。變壓器繞線后經過浸漆、烘干、老化等工藝，三維空間內部結構相對穩固，通俗地說，骨架是“包裹”作用，不是“支撐”作用。

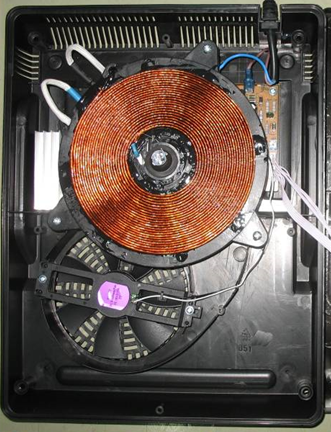

IH電飯鍋線圈盤的支架不像變壓器線圈骨架提供三維空間的“包裹”，只有自下向上的支撐作用。

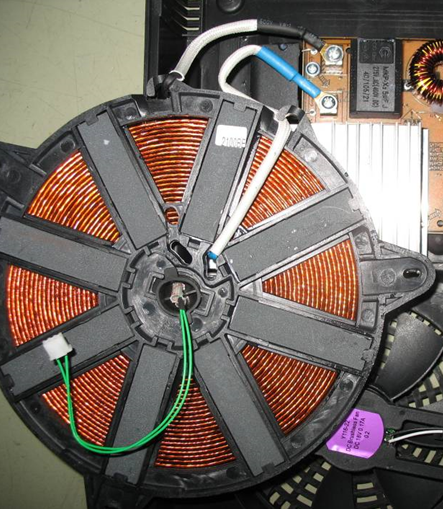

2、如果線圈盤沒有底下的支架，線圈盤將會下墜，與PCB線路板上元件接觸。恰恰事實上說明了支架有支撐的作用。

綜上所述，IH電磁線圈盤支架支撐線圈帶電部件，應經受球壓試驗。

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準

30.1 對于非金屬材料制成的外部零件、用來支撐帶電部件（包括連接）的非金屬材料零件以及提供附加絕緣或加強絕緣的材料的熱塑材料零件，其惡化可導致器具不符合本部分，應充分耐熱。

本要求不適用于軟線或內部布線的絕緣或護套。

通過按IEC 60695-10-2對有關的部件進行球壓試驗檢查其符合性。

該試驗在烘箱內進行，烘箱溫度為40℃±2℃加上第11章試驗期間確定的最大溫升，但該溫度應至少：

——對外部零為：75℃±2℃。

——對支撐帶電部件的零件為：125℃±2℃。

然而，對提供附加絕緣或加強絕緣的熱塑材料零件，該試驗在25℃±2℃加上第19章試驗期間確定的最高溫升的溫度下進行（如果此值是較高的話）。只要19.4的試驗是通過非自復位保護裝置的動作而終止的，并且必須取下蓋子或使用工具去復位它，則不考慮其19.4的溫升。

注1：對線圈骨架，只有那些用來支撐或保持接線端子在位的零件才經受該試驗。
