電器產品安規試驗中，短時握持和連續握持手柄溫升限值為什么是不同的?

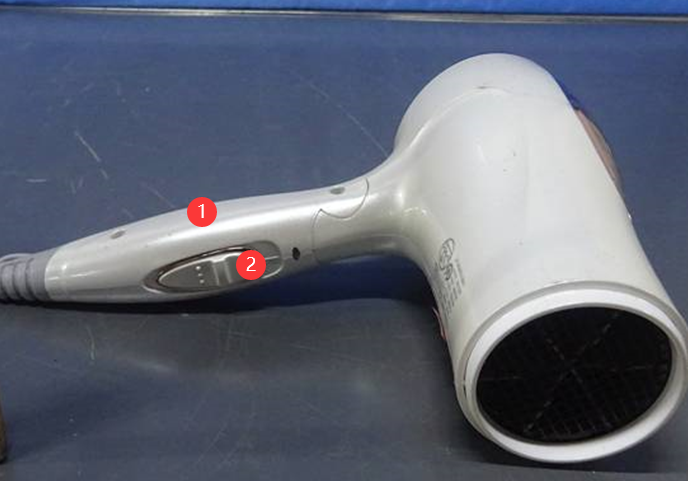

說明：
1——連續握持手柄；
2——短時握持手柄。
圖1 短時握持和連續握持手柄示例
（圖片來源于實拍）
產品標準的溫升限值的依據是基礎性指南IEC GUIDE 117 Electrotechnical equipment – Temperatures of touchable hot surfaces（指南117 電工設備-可觸及熱表面的溫度）。

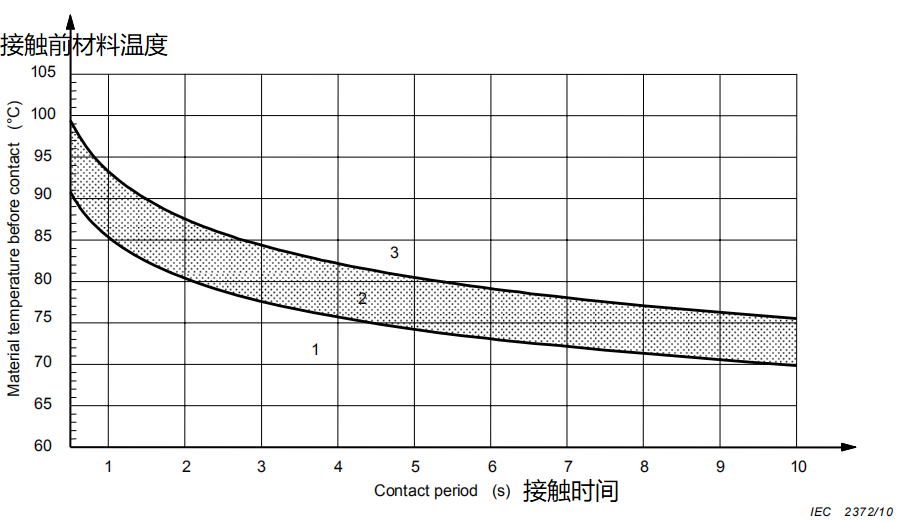

以塑料材料表面的溫度為例，指南117圖A.5給出了材料溫度～接觸時間燒傷閾值曲線如圖2所示。
說明：
1——沒有燒傷；
2——燒傷閾值；
3——燒傷。
圖2 指南117圖A.5皮膚與塑料制成的熱光滑表面接觸時燒傷閾值
（圖片來源于IEC GUIDE 117指南文件）

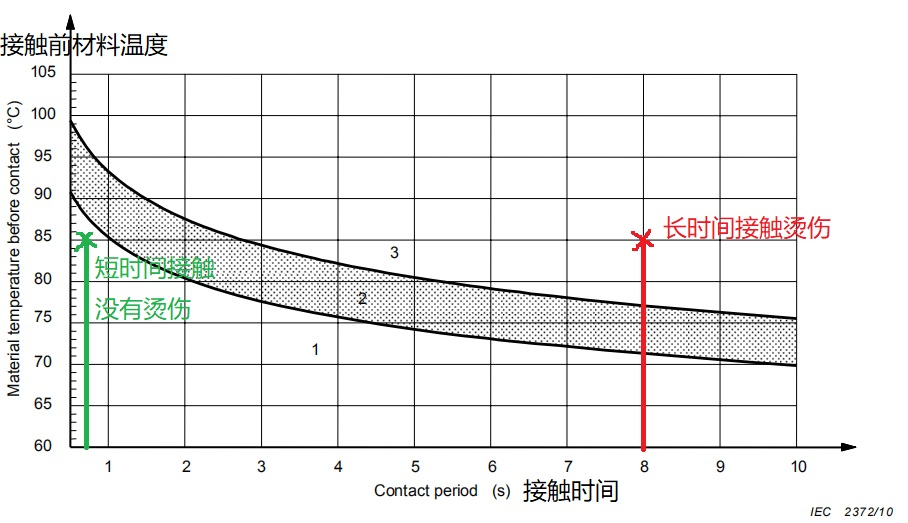

從圖中可以看出，接觸的時間越長，燒傷閾值就越低，更容易導致燒傷。對于85?℃的PVC塑料手柄熱表面，短時間接觸可能不會燙傷，較長時間接觸可能就會燙傷，如圖3所示。
圖3 同一熱表面短時間接觸與長時間接觸對比
綜上所述，電器產品標準根據基礎性指南文件制定溫升限值，“連續握持手柄溫升限值”要比“短時握持手柄溫升限值”更小、更嚴，是因?yàn)檫B續握持接觸時間更長，更容易出現燙傷。
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準
11.8 試驗期間要連續監測溫升，溫升值不得超過表3中所示的值。
表 3 最大正常溫升
部 件 | 溫升 K |
…… | |
在正常使用中連續握持的手柄、旋鈕、抓手和類似部件的表面（如釬焊用電烙鐵）： ——金屬制的 ——陶瓷或玻璃材料制的 ——模制材料、橡膠或木制的 | 30 40 50 |
在正常使用中僅短時握持的手柄、旋鈕、抓手和類似部件的表面（如開關）： ——金屬制的 ——陶瓷或玻璃材料制的 ——模制材料、橡膠或木制的 | 35 45 60 |
