絕緣電阻和耐電壓測試是常見的安規測試，主要用來評價電子產品中任意兩點之間的絕緣情況，這兩個測試的測試條件很像，現在也經常有測試廠家把這兩個測試的設備合成在一起，所以很多人都把這兩個測試混為一體，認為這就是一個測試。其實這兩個測試還是各有側重的，接下來為大家介紹，絕緣電阻和耐電壓測試的區別和聯系。

標準解讀

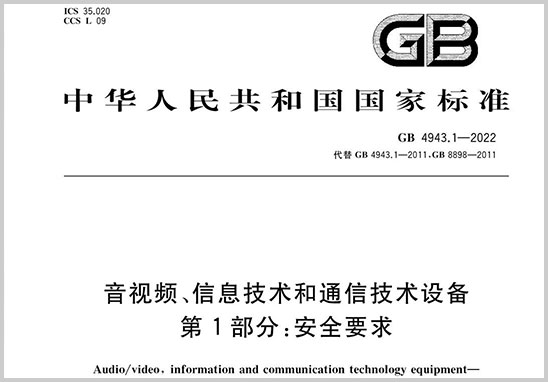

首先，說絕緣電阻和耐電壓測試是安規測試并不完全準確，查閱GB 4943.1-2022《音視頻、信息技術和通信技術設備 第1部分：安全要求》，里面介紹了基本絕緣、雙重絕緣、功能絕緣、加強絕緣、固體絕緣、附加絕緣等概念，對絕緣能力的測試，標準中是用抗電強度這個項目來進行評估的，查閱抗電強度的試驗程序：“除了在本部分的其他地方另有規定以外，絕緣應當承受的試驗電壓，或者是波形基本上為正弦波形、頻率為50Hz或60Hz的交流電壓，或者是等于規定的交流試驗電壓峰值的直流電壓?？闺姀?qiáng)度的試驗電壓值應當按適用的絕緣等級（功能絕緣、基本絕緣、附加絕緣或加強絕緣）規定”，可知抗電強度可歸為耐電壓測試的一部分，狹義上可以將抗電強度測試等同于耐電壓測試。

絕緣電阻

絕緣電阻這個概念最初是用于對固體絕緣材料的絕緣性能進行評估的，由于絕緣材料的體電阻很大，所以測試時需要給材料加上比較高的測試電壓，同時要能測量微小的電流。估計在使用時大家發現這個指標對于評估電子產品的絕緣性能上非常實用，而且絕緣電阻是非破壞性測試，于是這個概念就被廣泛應用到電子產品的安規測試中了。

耐電壓測試

耐電壓測試又稱介質耐電壓，在安規領域被稱為抗電強度，這個概念也是更多的用在絕緣材料領域的，耐電壓是指：迅速將電壓升高到規定值，保持一定時間試樣未被擊穿，稱此電壓值為試樣的耐電壓值。與耐電壓相對的概念是擊穿電壓：試樣在某一電壓作用下被擊穿，此時的電壓值稱為擊穿電壓。但在實際應用中，這兩個概念常?；旌显谝黄疬M(jìn)行測試，即給材料一直增加電壓，直到將材料擊穿。值的注意的是，對于不同的材料，標準中往往要求使用不同的測試夾具，比如標準的75/25、25/25夾具，具體可參考標準《GB/T 1408.1固體絕緣材料電氣強度試驗方法》。

注意事項

做絕緣電阻和耐電壓測試，需要關注的一點是：要在實際的測試前先給樣品施加一段時間的測試電壓，以保證被測樣品的材料被充分的極化，一般需要施加一分鐘，然后再進行測試，在測試完成后，還要對樣品進行放電。

絕緣電阻和耐電壓測試區別比較

絕緣電阻和耐電壓測試具體有什么不同呢，下面總結了幾點主要的不同以供參考。

1、絕緣電阻測試是非破壞性測試，測試本身不會對產品產生損壞，而耐電壓往往會對產品造成損傷，有些測試甚至?xí)笠恢奔与妷?，直到把產品擊穿。因?yàn)榻^緣電阻是非破壞性測試，所以一般都是先進行絕緣電阻測試對產品進行摸底，然后再進行耐電壓測試。

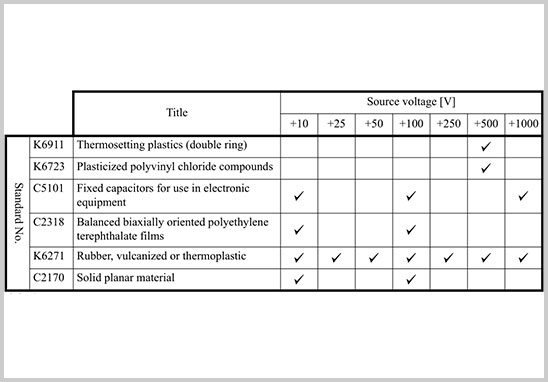

2、根據JIS標準，絕緣電阻的測試電壓值固定為以下幾個值“10V、25V、50V、100V、250V、500、1000V”七檔，具體到不同的材料，可選的測試電壓值更少，具體可參考下表：測試時一般先加最低電壓，當測試值較大時再切換到高一檔的電壓。而進行耐電壓測試時的測試電壓值是可以任意選的。

3、絕緣電阻測試要求是用直流電壓進行測試，而耐電壓測試可以采用交流電壓，也可以采用與交流電壓峰值相同的直流電壓進行測試。

4、耐電壓測試時會規定漏電流值，如果沒有特別的規定，交流耐電壓的漏電流一般設為5mA，直流耐電壓的漏電流一般設為1mA，這兩個限值的設定是以漏電流值達到人體感覺的閾值而定的。
