PCB線路板針焰是燒30s還是15s？PCB線路板針焰試驗應該是燒30s，而不是15s，而且允許的后燃時間不應超過15s，而不是30s。接下來為大家詳細介紹下。

案例問題

PCB線路板針焰是燒30?s還是15?s？

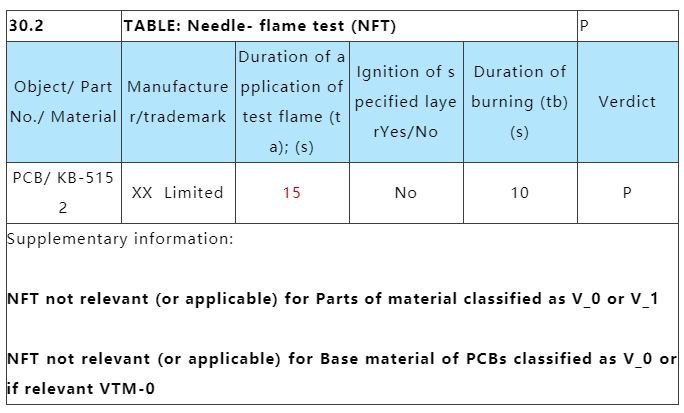

譬如筆者收到一份外來的CB報告要轉國內的CCC認證，在PCB針焰試驗項目如下表所示。

表格中施加針焰的時間（Duration of application of test flame ）為15?s，是否正確？

案例分析

PCB線路板針焰試驗應該是燒30 s，而不是15?s，而且允許的后燃時間不應超過15?s，而不是30 s。

案例問題中寫報告的人誤解了IEC 60335-1/GB 4706.1標準附錄E中“燃燒持續時間不應超過 30 s。但對印刷電路板，不應超過 15 s”的規定，誤以為施加針焰的時間就是15?s。

錯誤的：PCB線路板施加針焰15?s，燃燒持續時間不應超過15 s。

正確的：包括PCB線路板的所有材料都施加針焰30 s，對PCB線路板材料燃燒持續時間不應超過15 s，對其他材料燃燒持續時間不應超過30 s。

綜上所述，對于PCB線路板材料來說，針焰試驗過程中“用火焰去燒的時間”（ 施加試驗火焰的持續時間ta）是30 s，撤掉火焰后觀察“火焰繼續燃燒時間/什么時間熄滅” （燃燒持續時間tb），不應超過15?s。

標準條款

GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC?60335-1:2004，IDT）標準

30.2.4 對于印刷電路板的基材，進行附錄 E的針焰試驗。將印刷電路板按照正常使用時的方位進行放置，火焰施加于板上正常使用定位時散熱效果最差的邊緣。

注：試驗可在安裝了元件的電路板上進行。但不考慮元件的著火。

試驗不進行于：

 --- 19.11.1所述低功率電路的印刷電路板；

 --- 下列情況內的印刷電路板：

 - 防火或防火星的金屬外殼；

 - 手持式器具；

 - 必須用手或腳保持通電的器具；

 - 連續用手加載的器具；

 - 在試樣不厚于印刷電路板的情況下，按GB/T 5169. 16 (idt IEC 60695-11-10)類別為V-0或V-1的材料。

附錄E （規范性附錄） 針焰試驗

進行下述修改后，針焰試驗按GB/T 5169. 5（idt IEC 60695-2-2）進行試驗。

5 嚴酷等級

代替：

施加試驗火焰的持續時間為30 s士1 s。

8 試驗程序

8.2 修改：

試樣的排列使得火焰能施加在如圖 1例子所示的水平或垂直邊緣。

8.4修改：

第一段不適用。

增加：

如果可能，則施加火焰離（試樣的）邊角至少 10 mm。

8.5 代替：

試驗在一個試樣上進行。

如果試樣經受不住該試驗，則在另外兩個試樣上重復該試驗，這兩個試樣都應經受住該試驗。

10 試驗結果的評定

燃燒持續時間不應超過 30 s。但對印刷電路板，不應超過 15 s。

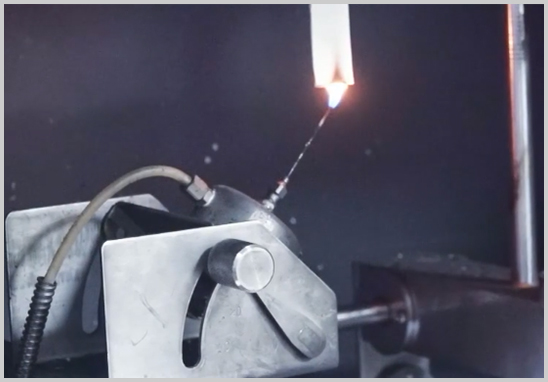

針焰試驗檢測設備廠家

Delta德爾塔儀器具備生產符合GB/T 5169.5-2008、IEC 60695-11-5:2016、GB 4706.1-2005等標準檢測設備的能力。

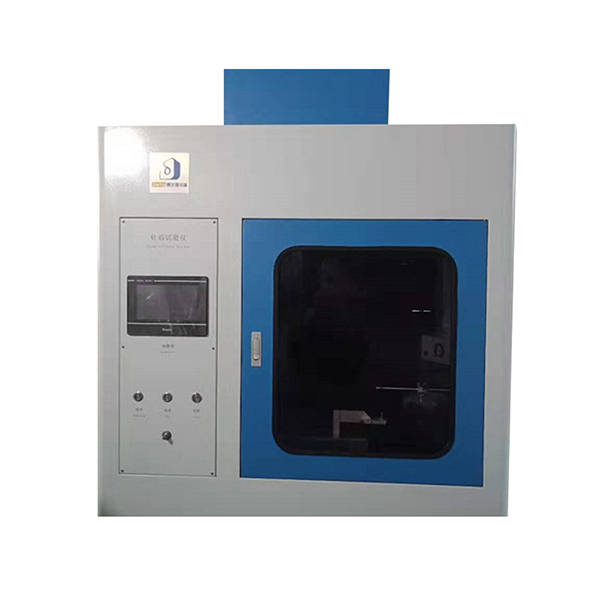

針焰試驗機
