防水IP試驗判定條款是根據整機標準還是基礎性方法標準？
發表時間:2023-01-24 17:43:00
案例問題

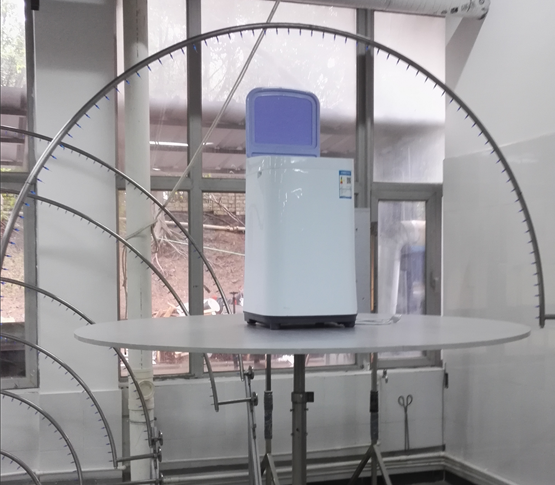

圖1  IPX4防水試驗
（圖片來源于實拍）

關于GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準15.1防水試驗判定條款有不同的觀點：

觀點1：根據GB/T 4208-2017 標準14.2條款和GB 4706.1-2005標準15.1.1和15.1.2條款測試，按 GB 4706.1-2005 第15.1條判定。

換句話說，產品經受 GB/T 4208-2017標準14.2條款相應防水等級的測試后，按照GB 4706.1-2005 第 15.1 條“器具應立即經受第16.3條的電氣強度試驗，并視檢應表明在絕緣上沒有導致電氣間隙及爬電距離降低到低于第 29 章規定限值的水跡”判定。允許產品內部進水，但電氣強度和電氣間隙、爬電距離分別應滿足 GB 4706.1-2005 第16.3條和第29 章要求。

觀點2：根據GB/T 4208-2017 標準14.2條款和GB 4706.1-2005標準15.1.1和15.1.2條款測試， 然后按 GB/T 4208-2017 標準14.3條款判定，再按GB 4706.1-2005 第15.1條判定。

換句話說，產品經受 GB/T 4208-2017標準14.2條款相應防水等級的試驗后，先按第14.3 條“一般來說，如果進水，應不足以影響設備的正常操作或破壞安全性；水不集聚在可能導致爬電距離引起漏電起痕的絕緣部件上；水不進入帶電部件，或進入不允許在潮濕狀態下運行的繞組；水不聚集在電纜頭附件或進入電纜”的接受條件判定，符合要求后，再按照 GB4706.1-2005 第 15.1 條進行測試，確認符合要求后才可接受。

哪一種觀點更合理?

案例分析

筆者個人認為觀點1更合理，理由如下：

1、GB 4706.1-2005標準15.1條款第一自然段提出要求“器具外殼應按器具分類提供相應的防水等級?！?/div>

第二自然段提出試驗方法“按15.1.1的規定，并考慮15.1.2”。

第三自然段提出判斷是否合格“器具應立即經受16.3中規定的電氣強度試驗，并且視檢應表明在絕緣上沒有能導致電氣間隙和爬電距離降低到低于第29章中規定限值的水跡”。

2、GB 4706.1-2005標準15.1.1只是引用GB/T 4208-2017標準中試驗方法，有修改。例如：放在地上使用的IPX4等級洗衣機。

GB/T 4208-2017要求：擺管沿垂線兩邊各擺動180°，共約360°，如圖2所示圓球體；

GB 4706.1-2005要求：擺管沿垂線兩邊各擺動90°，如圖2所示上半個圓球體。

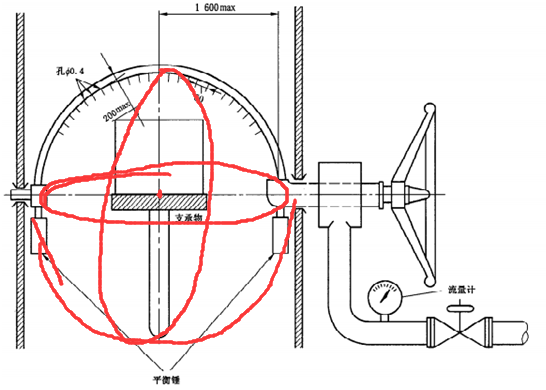

圖2  IPX4試驗裝置360°球體
（圖片為標準GB/T 4208-2017截圖）

綜上所述，GB 4706.1-2005標準15.1條款修改采用GB/T 4208-2017標準的試驗方法，也修改了GB/T 4208-2017標準試驗后判定是否合格的內容，應根據GB 4706.1-2005標準15.1條款判定是否合格。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

15.1 器具外殼應按器具分類提供相應的防水等級。

按15.1.1的規定，并考慮15.1.2確定其是否合格，此時器具不連接電源。

然后，器具應立即經受16.3中規定的電氣強度試驗，并且視檢應表明在絕緣上沒有能導致電氣間隙和爬電距離降低到低于第29章中規定限值的水跡。

注：檢查前，應小心擦去外殼外表面所有殘留的水。開啟器具外殼時，要小心避免器具內部水跡的位移。

15.1.1除分類為IPX0器具外，器具按下述規定經受GB 4208 (eqv IEC 60529）的試驗。

一一IPX1器具，按13.2.1規定；

一一IPX2器具，按13.2.2規定；

一一IPX3器具，按13.2.3規定；

一一IPX4器具，按13.2.4規定；

一一IPX5器具，按13.2.5規定；

一一IPX6器具，按13.2.6規定；

一一IPX7器具，按13.2.7規定。

……

15.1.2在試驗期間要使手持式器具持續轉動，并轉過最不利的位置。

嵌裝式器具按使用說明安裝就位。

通常在地面或桌面上使用的器具，要放置在一個無孔眼的水平支承物上，支承物面的直徑為二倍擺管的半徑減去15 cm。

通常固定在墻壁上的器具和帶有插入插座的插腳的器具，按正常使用安裝在一塊木板的中心，該木板的每邊尺寸比器具在木板上的正交投影尺寸超出15 cm±5 cm。該木板要放置在擺管的中心位置。

對IPX3類器具，墻壁安裝的器具其底面應與擺管的轉動軸線在同一水平面上。

對IPX4類器具，器具的水平中心線要與擺管的轉動軸心線一致。但是，對通常在地面上或桌面上使用的器具，擺動范圍限制在從垂直算起每側各90°，持續時間為5 min，支承物放在擺管擺動軸心線的高度上。

對墻壁安裝的器具，如果使用說明中說明此器具應靠近地平面放置，并且規定了距離，則要按此距離在器具下面放置一塊板，該板的尺寸每個方向要比器具的水平投影各超出15 cm，通常固定在天花板上的器具，試驗時安裝在一塊水平的無孔支撐板的下方，支撐板的結構要能防止水濺到器具的頂面。擺管轉軸與支撐板下表面在同一水平面，并與器具的中心線一致，噴水直接向上。

對IPX4類器具，擺管沿垂線兩邊各擺動90°，持續時間為5min。

帶X型連接的器具，除帶有專門制備軟線的器具外，其他都應裝有表13中規定的最小橫截面積允許的最輕型柔性軟線。

取下器具上的可拆卸部件，如必要，將取下的可拆卸部件與器具主體一起經受有關的處理。但是，如果使用說明中說明一個部件在用戶維護保養時必須取下且需要借助工具才能取下時，則該部件不必取下。

[編者注：根據國標委公告GB 4208已經改為GB/T 4208]

15.1 器具外殼應按器具分類提供相應的防水等級。

按15.1.1的規定，并考慮15.1.2確定其是否合格，此時器具不連接電源。

然后，器具應立即經受16.3中規定的電氣強度試驗，并且視檢應表明在絕緣上沒有能導致電氣間隙和爬電距離降低到低于第29章中規定限值的水跡。

注：檢查前，應小心擦去外殼外表面所有殘留的水。開啟器具外殼時，要小心避免器具內部水跡的位移。

15.1.1除分類為IPX0器具外，器具按下述規定經受GB 4208 (eqv IEC 60529）的試驗。

一一IPX1器具，按13.2.1規定；

一一IPX2器具，按13.2.2規定；

一一IPX3器具，按13.2.3規定；

一一IPX4器具，按13.2.4規定；

一一IPX5器具，按13.2.5規定；

一一IPX6器具，按13.2.6規定；

一一IPX7器具，按13.2.7規定。

……

15.1.2在試驗期間要使手持式器具持續轉動，并轉過最不利的位置。

嵌裝式器具按使用說明安裝就位。

通常在地面或桌面上使用的器具，要放置在一個無孔眼的水平支承物上，支承物面的直徑為二倍擺管的半徑減去15 cm。

通常固定在墻壁上的器具和帶有插入插座的插腳的器具，按正常使用安裝在一塊木板的中心，該木板的每邊尺寸比器具在木板上的正交投影尺寸超出15 cm±5 cm。該木板要放置在擺管的中心位置。

對IPX3類器具，墻壁安裝的器具其底面應與擺管的轉動軸線在同一水平面上。

對IPX4類器具，器具的水平中心線要與擺管的轉動軸心線一致。但是，對通常在地面上或桌面上使用的器具，擺動范圍限制在從垂直算起每側各90°，持續時間為5 min，支承物放在擺管擺動軸心線的高度上。

對墻壁安裝的器具，如果使用說明中說明此器具應靠近地平面放置，并且規定了距離，則要按此距離在器具下面放置一塊板，該板的尺寸每個方向要比器具的水平投影各超出15 cm，通常固定在天花板上的器具，試驗時安裝在一塊水平的無孔支撐板的下方，支撐板的結構要能防止水濺到器具的頂面。擺管轉軸與支撐板下表面在同一水平面，并與器具的中心線一致，噴水直接向上。

對IPX4類器具，擺管沿垂線兩邊各擺動90°，持續時間為5min。

帶X型連接的器具，除帶有專門制備軟線的器具外，其他都應裝有表13中規定的最小橫截面積允許的最輕型柔性軟線。

取下器具上的可拆卸部件，如必要，將取下的可拆卸部件與器具主體一起經受有關的處理。但是，如果使用說明中說明一個部件在用戶維護保養時必須取下且需要借助工具才能取下時，則該部件不必取下。

[編者注：根據國標委公告GB 4208已經改為GB/T 4208]

GB/T 4208-2017《IP防護等級（IP代碼）》（IEC 60529：2013, IDT）標準

14.2 試驗條件

……

14.2.1 第二位特征數字為1的滴水箱試驗

……

14.2.2 第二位特征數字為2的滴水箱試驗

……

14.2.3 第二位特征數字為3的擺管或淋水噴頭試驗

……

14.2.4 第二位特征數字為4的擺管或淋水噴頭試驗

……

14.2.5 第二位特征數字為5的6.3 mm噴嘴試驗

……

14.2.6 第二位特征數字為6的12.5 mm噴嘴試驗

……

14.2.7 第二位特征數字為7的0.15 m至1 m的短時間浸水試驗

……

14.2.8 第二位特征數字為8根據協議的持續浸水試驗

……

14.2.9 第二位特征數字為9的噴水試驗

……

14.3 接受條件

外殼經14.2.1~14.2.9規定的試驗后，應檢查外殼進水情況。

如可能，有關產品標準應規定允許的進水量及耐電壓試驗的細節。

一般說來，如果進水，應不足以影響設備的正常操作或破壞安全性；水不積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上；水不進入帶電部件，或進入不允許在潮濕狀態下運行的繞組；水不積聚在電纜頭附近或進入電纜。

如外殼有泄水孔，應通過觀察證明進水不會積聚，且能排出而不損害設備。

對沒有泄水孔的設備，如發生水積聚并危及帶電部分吋，有關產品標準應規定接受條件。
