1.1 3000A連接器溫升熱循環測試臺主要用于鋰電池結構件的電連接部分在大電流情況下的溫升測試以及熔斷測試。溫升測試儀根據測試環境溫度可以進行不同環境溫度條件下的大電流過載及溫升監測；

1.2 本設備依據GB15287、GB15288、GB20234.1、GB2099、GB16915、GB15092、GB17465、GB11918、GB13140、GB14048、GB7251、UL310、UL1642、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC 61058、IEC 60439等標準。

二、工作原理

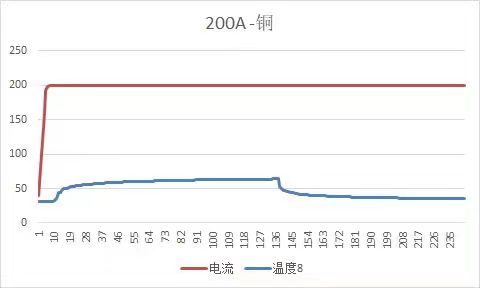

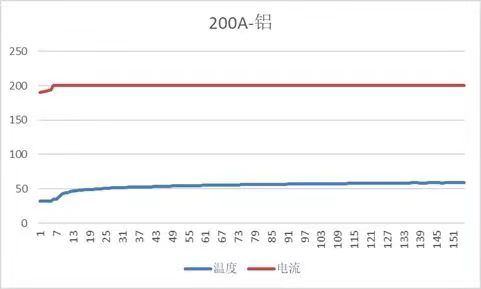

本設備采用高精度直流恒流源提供大電流，采用PLC+工業電腦+紅外溫控槍精度測量電流與溫度，能夠快速測量每時刻的溫度值。采用高速采集卡，快速讀取每瞬間的電流值?？娠@示電壓、電流、溫度的曲線以及其數值列表，可保持也可打印。

三、設備組成

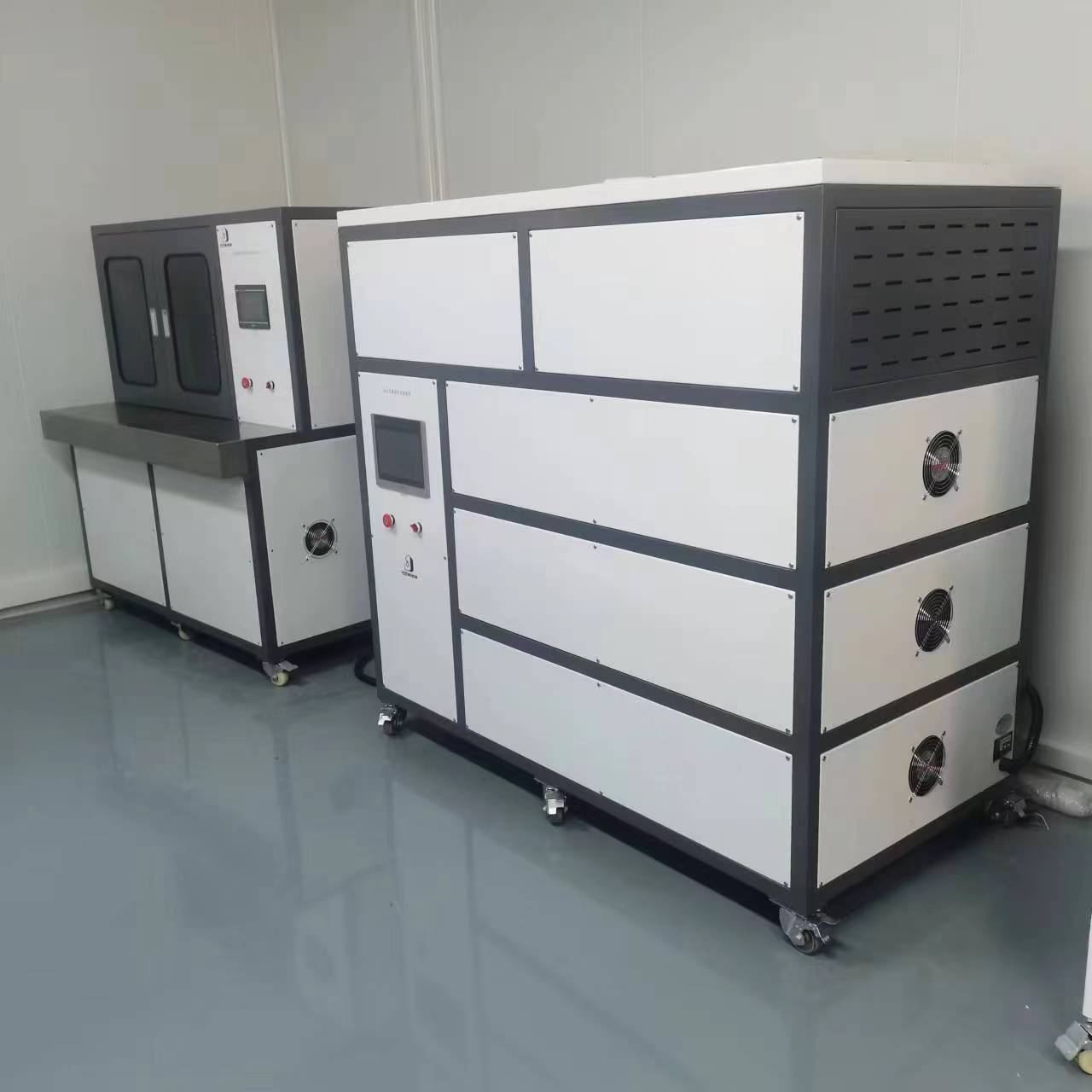

本設備由1臺高低溫箱、1臺控制箱組成。高低溫箱提供樣品安裝位置和環境溫度?？刂葡涮峁┐箅娏?、以及電壓、電流、溫度測量。控制箱由工業電腦、直流電源、PLC、采集卡、溫控槍等組成。

四、設備主要技術參數：

1) 輸出恒定可調試驗電流:D10～300.0～3000A兩檔連續可調；

2) 電流穩定性:±(1%設定值+5個字),反應時間小于1s；

3) 電流顯示精度:±(0.3%讀數+5個字)；

4) 電壓輸出：0～5V，分辨率0.01V，電壓顯示精度:±1%；

5) 溫度測量:高端紅外測量傳感器、帶485通信；

6) 測溫通道:1路；

7) 快速采集溫升；

8) 精度: ±0.5%；

9) 測溫范圍:150～1100℃,溫度分辨率:1℃；

10) 設備可由軟件控制啟動停止,程控設置試驗電流,同時采集電流、電壓、溫度時間變化曲線,方便用戶分析使用;數據可導出 EXCEL表格,方便用戶整理；

11) 軟件可設置環境溫度通道采集數據時可自動減去環境溫度；

12) 恒溫箱：內箱尺寸500*500*600mm；溫度范圍：0℃～150℃；分辨率0.1度，精度1%，溫度均勻度±3℃；

13) 配置高精度快速電壓電流數據采集器:采集速度100次/秒,采集精度16位,電流信號,用于分析被測產品熔斷時情況；

14) 設備電源：三相AC380V±10% 50Hz，13KVA。

五、設備主要配置

定制高檔噴漆機柜 定制 (800*800*1800)mm 1臺

一體化觸摸屏液晶顯 定制 15寸 1臺

工業電腦程控軟件 定制 / 1套

數據程控模塊 定制 TXJDQ 1個

直流電源 定制 DC5-3000A 1臺

電壓電流采集模塊 定制 高精度采集器RX3000A 1個

USB高速采集卡 1個

單色紅外線測溫槍福祿克 E3ML-FI 1臺

溫升測試夾具 定制 套

恒溫箱帶石英玻璃 定制 0-80℃ 1臺

銅排 定制 1套

設備開關、接觸器、 施耐德/ABB 1批

繼電器1批

電器線材、五金配件國產知名品 1批

六、設備運行環境條件

工作溫度25℃±15℃

保存溫度25℃±15℃

工作濕度：60%±30%

水電氣要求：AC380±10%,50/60HZ,25KVA

地面承重:350KG/平米

防振要求：無
