電動自行車的絕緣電阻試驗和電氣強度試驗有什么區別？
發表時間:2023-02-25 11:02:11
絕緣電阻和電氣強度都是產品的電氣性能考核項目，兩者究竟有什么區別呢？是否可以相互替代呢？本期推文，我們的專家將從測試目的、測試方法、不合格原因等方面為大家解讀這個問題。

1.絕緣電阻

絕緣電阻是指用絕緣材料隔開的兩個導體之間，在規定條件下的電阻，取決于試樣的體積電阻和表面電阻。

2.電氣強度

電氣強度是指材料能承受而不致遭到破壞的最高電場強度。

3.兩者區別

3.1 測試目的

絕緣電阻電氣強度
對產品在指定環境條件下，產品絕緣性能的考察，以防止發生短路、觸電等事故。對于GB 17761-2018來說，主要考核電動自行車在經過淋水、涉水測試后，整車的絕緣性能。對產品在指定條件下，產品或部件的耐壓、耐電場性能的考察，確認產品在高壓或高場強條件下產品不出現漏電、擊穿、閃絡現象，以降低通常使用條件下，使用人員的觸電、灼傷風險。對于GB 17761-2018來說，只考核電動自行車通常環境下的電氣強度。

3.2 測試方法

絕緣電阻（GB 17761-2018 /第7.2.8條款）：按要求淋水、涉水試驗后，檢查電動自行車是否可以正常騎行，各電器部件功能是否正常工作；同時在5min內對試驗車進行絕緣電阻測量，斷開蓄電池電路，將500V兆歐表或絕緣電阻測試儀“L”端分別連接試驗車線路的正極或者負極，將“E”端依次接車架、車把和電動機的外殼，測量試驗車的絕緣電阻。

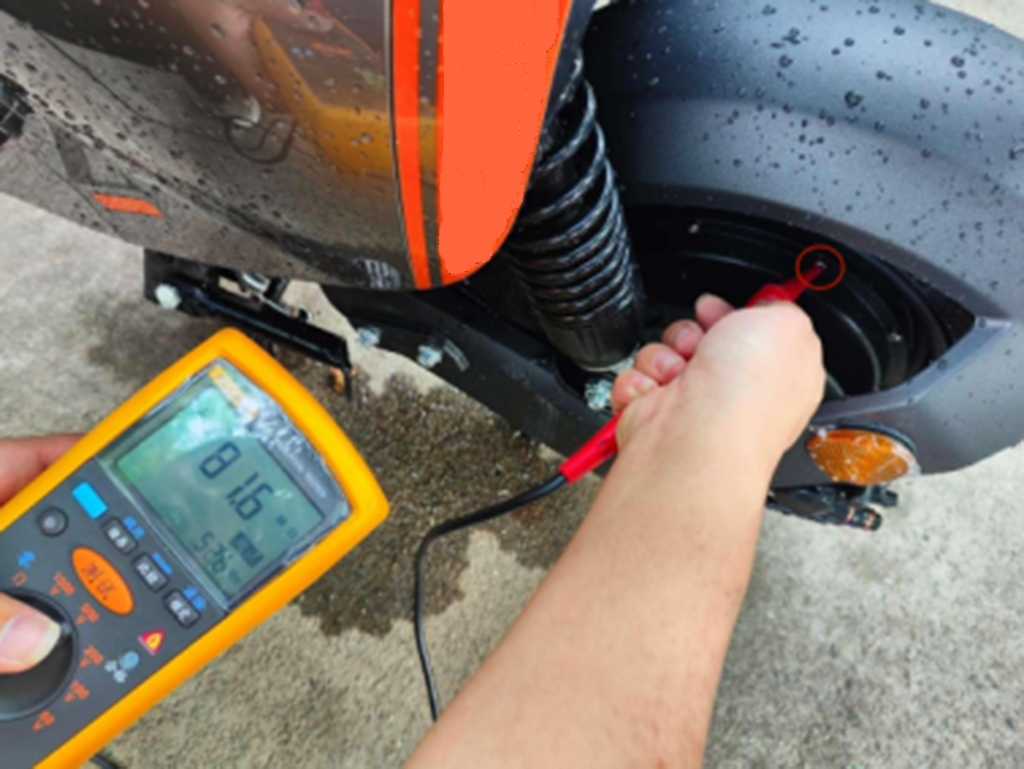

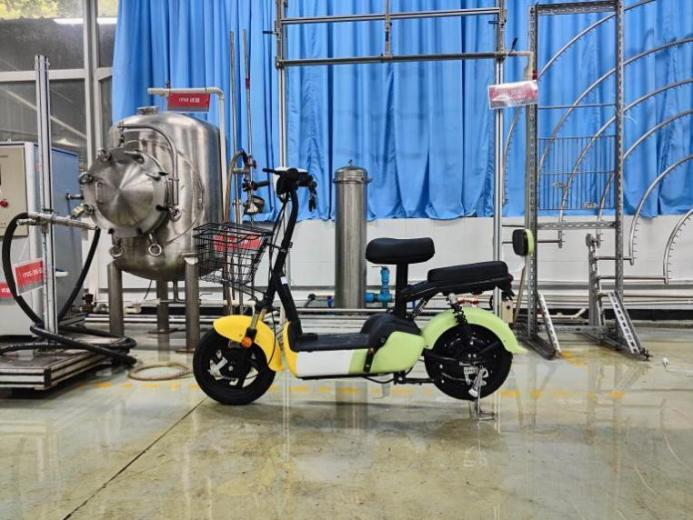

圖 1 準備淋水與正在測量絕緣電阻的電動自行車

電氣強度（GB 17761-2018 /第7.4.1.3條款）：測量時應當將控制線路，動力蓄電池?cái)嚅_，將耐電壓測試儀正極連接試驗車線路的正極或負極，耐壓測試儀的負極連接到車架或接地保護端，打開試驗車的電源開關，試驗電壓為500 V，跳閘電流設定為10 mA，持續1min，觀察是否出現擊穿或閃絡現象。

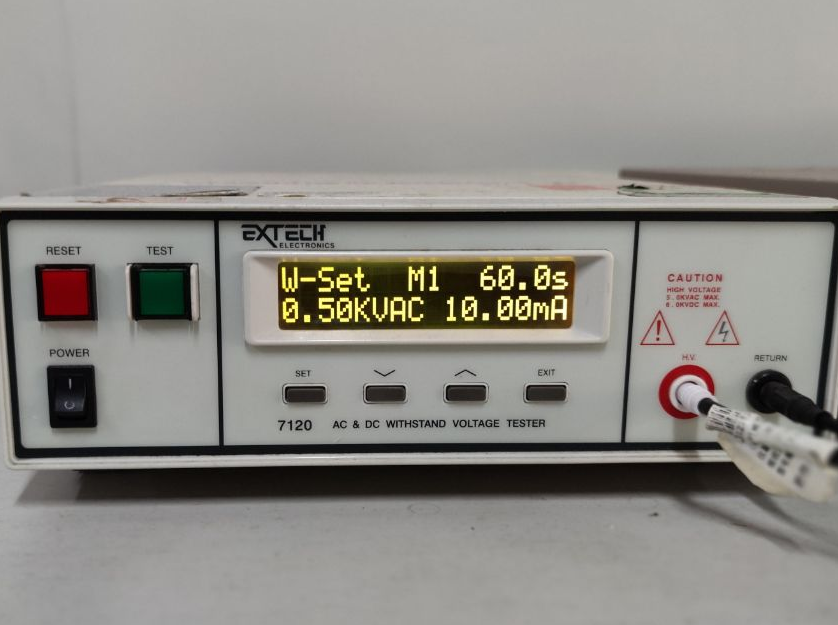

圖 2

3.3 不合格原因


絕緣電阻

（GB 17761-2018/6.1.8）

電氣強度

（GB 17761-2018/6.3.1.3）

1. 產品防水性能較差

2. 未采用防水等級高的零部件

3. 線路接插件未做防水處理

4. 產品電線接插件未打防水膠

5.電機密封性能不良等

1. 絕緣失效，如生產組裝過程中元件或材料絕緣破壞引發部分部位絕緣失效

2.絕緣劣化，如暴露在空氣中的部件的絕緣表面因環境原因?qū)е碌慕^緣材料性能降低、絕緣劣化等


4、兩者關系

絕緣電阻試驗和電氣強度試驗是兩個不同的試驗項目，絕緣電阻合格不能等同視為電氣強度合格。如果產品的絕緣電阻值較低，其電氣強度測試不合格的可能性較大；如果測試電氣強度不合格后，再次測試絕緣電阻，很大可能出現不合格。

5、結論

絕緣電阻與電氣強度兩個檢測項目都是電氣安全性能項目，兩者關注的方向不同、測試方法不同、測試過程對樣品的損傷不同，兩者不可相互替代。

測試時，通常先進行絕緣電阻檢測，再進行電氣強度測試；對于有特殊試驗條件的除外。
