雷擊浪涌測試中8/20us波形和10/350us波形的區別
發表時間:2023-05-25 14:46:58
8/20us波形和10/350us波形是雷擊浪涌測試中的常見測試波形，接下來為大家介紹雷擊浪涌測試中8/20us波形和10/350us波形的區別。


兩種波形的測試目的

在雷擊浪涌測試中，對產品的抗浪涌能力測試存在兩種模擬狀態的電流波形，即10/350us電流波和8/20us電流波，不少人都不清楚這兩個標準的含義。實際上，這兩種波形的形式不一樣，能量也不一樣。它們分別模擬的是直擊雷和感應雷的狀態。

因此，設計出這兩種波形的電流模型，模擬直擊雷和感應雷，用于測試保護器件在該電流下的參數。

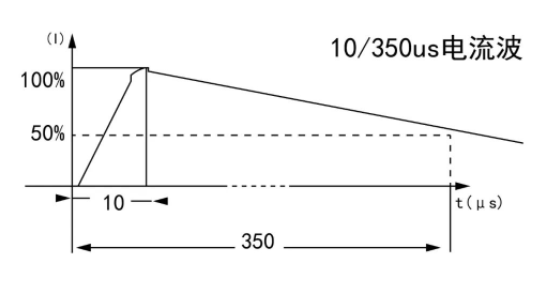

10/350us電流波

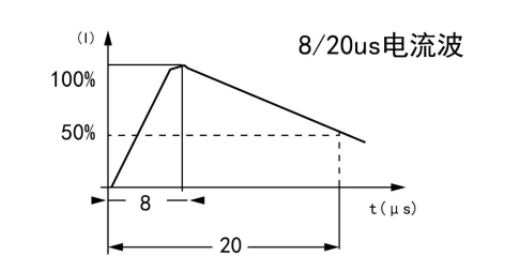

8/20us電流波

兩種波形的參數定義

兩個波形表示的實際上是時間和電流的曲線，10/350us是典型雷電擊穿大地的雷電流曲線，是雷電直接襲擊電力線和避雷針的雷電流曲線，我們一般稱直擊雷波形。

其中10us表示沖擊脈沖到達90%電流峰值的時間，而350us表示從電流峰值到半峰值的時間，8/20us也是同樣的定義。

8/20us是典型雷電擊穿大地（避雷針或臨近接閃物）引起的電磁脈沖感應過電壓，這個感應過電壓擊穿、燒毀設備時的電流曲線，我們一般稱感應雷波形。

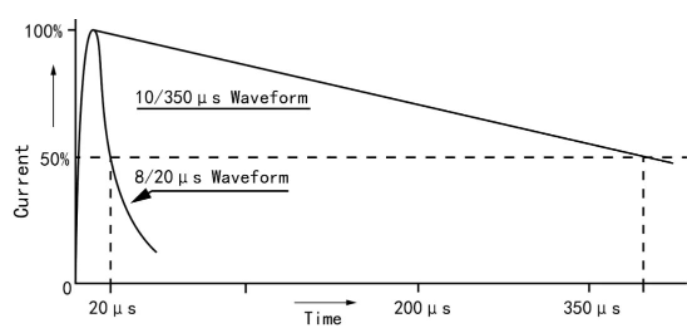

直擊雷波形和感應雷波形的區別

根據理論計算，同等雷擊電流作用下，10/350us和8/20us焦耳能量之比為17.5:1（比如：一個8/20us雷電流10KA其雷電焦耳為1000J，那么，一個10/350us雷電流10KA其雷電焦耳近似為17500J），10/350us和8/20us雷電焦耳能量是有本質上的區別。

按照IEC的“新要求”，測試直接雷擊的浪涌保護方案時應采用10/350us波形沖擊脈沖，而測試間接雷擊的浪涌保護方案時應采用8/20us波形。
