一、電動汽車充電樁電纜檢測項目主要檢測標準：
1、電動汽車充電樁電纜（如GB/T33594-2017《電動汽車充電用電纜》 ，GB/T20234.1-2015，GB/T20234.2-2015，GB/T20234.3-2015，CQC1103-2015， CQC1104-2015， CQC1105-2015，DIN EN 50620，TUVpfg 1908 ，UL62，IEC62893，IEC62821，車內高壓線ISO6722，DECRA K179，DECRA K175，QC/T1037-2016，CQC1122……）
2、裝備用電線電纜（如GB/T2951、GB/T3048、GB/T5013、GB/T5023、UL758、UL1581……）；
3、工業機器人柔性電纜（如CRIA0003.1-2016，CRIA0003.2-2016，CRIA0003.3-2016，VDE0245、EN50363……）。
二、GB/T33594-2017和CQC1103-2015電動汽車充電樁電纜試驗項目及檢測設備推薦：
序號 | 試驗檢測項目 | 試驗儀器名稱 | 滿足試驗標準 |
1 | 結構尺寸 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
1.1 | 導體結構 | 全自動電線電纜絕緣厚度測試儀（Delta儀器專業設計制造） 數顯游標卡尺 厚薄規 分析天平/直讀式比重計 邵式硬度計 測量顯微鏡/投影儀CPJ-3015 橢圓度測量?jī)x（Delta儀器專業設計制造） | GB/T 4909.2-2009 |
1.2 | 絕緣厚度測量 | GB/T 2951.11-2008 | |
1.3 | 內護層厚度測量 | GB/T 2951.11-2008 | |
1.4 | 屏蔽編織密度 | CQC1103-2015 第 6.7 條 | |
1.5 | 護套厚度測量 | GB/T 2951.11-2008 | |
1.6 | 信號線或控制線絕緣厚度測量 | GB/T 2951.11-2008 | |
1.8 | 橢圓度 | GB/T 2951.11-2008 | |
2 | 電氣性能試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
2.1 | 導體直流電阻 | 直流雙臂電橋 通用導體電阻夾具 數顯直流電阻測試儀 絕緣電阻測試儀 分析天平 高阻計（ZC90） 恒溫水浴儀 QS87介電常數測試儀（Delta儀器專業設計制造） 耐壓試驗機 高頻火花機 工頻火花機 表面阻抗測試儀 | GB/T 3048.4-2007 |
2.2 | 成品電纜耐壓試驗 | GB/T 3048.8-2007 或 GB/T 3048.14-2007； | |
2.3 | 絕緣線芯耐壓試驗 | GB/T 3048.8-2007 或 GB/T 3048.14-2007； | |
2.4 | 絕緣耐長期直流試驗 | CQC1103-2015 第 11.2.3 條 | |
2.5 | 絕緣電阻常數 | GB/T 3048.5-2008 和 CQC1103-2015 第 | |
2.6 | 護套表面電阻 | CQC1103-2015 第 11.2.5 條 | |
2.7 | 信號或控制線芯表面轉移阻抗 | GB/T17737.1-2013 | |
3 | 絕緣（內護層）機械物理性能 | 電線伸長率試驗機 電線扭轉試驗機 啞鈴刀（大） 啞鈴刀（?。?/p> 切試片機 電線削片機 交聯電纜削片機 試料磨平機 拉力試驗機 高溫壓力試驗裝置 熱延伸試驗裝置 抗開裂卷繞（熱沖擊）試驗裝置 自然通風老化箱 氧彈老化試驗機 熱穩定試驗機 恒溫油槽 恒溫恒濕試驗箱 電線電纜低溫試驗箱 低溫沖擊試驗裝置 低溫卷繞試驗裝置 低溫拉伸試驗儀 彎曲搖擺試驗機 動態曲撓試驗機 電纜耐磨試驗機 電線電纜絞結試驗機 氧指數測試儀 熔融指數測試儀 單根電線垂直燃燒試驗機 電線電纜臭氧老化試驗箱（Delta儀器專業設計制造） 鹵酸氣體釋放含量測定儀（Delta儀器專業設計制造） 電線電纜氟含量測定儀（Delta儀器專業設計制造） | GB/T 2951.11—2008 GB/T33594-2017第11.3條 |
4 | 護套（內護層） 物理機械性能 | GB/T 2951.11—2008 GB/T 2951.12—2008 GB/T33594-2017第11.4條 | |
5 | 成品電纜試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
5.1 | 相容性試驗 | 自然通風老化箱 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | GB/T 2951.12—2008 |
5.2 | 耐化學液體試驗 | 熱穩定試驗儀 電熱恒溫水浴儀 恒溫油浴儀 切片機 游標卡尺 礦物油 精密分析天平 電動汽車充電樁電纜彎曲試驗機（Delta儀器專業設計制造） | CQC1103-2015 第 11.5.2 條以及GB/T33594-2017第 11.5.2 條 |
5.3 | 人工氣候老化試驗 | 氙燈耐氣候老化試驗箱（Delta儀器專業設計制造） 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | CQC1103-2015 第 11.5.3 條以及GB/T33594-2017第 11.5.3 條 |
5.4 | 低溫沖擊試驗 | 低溫試驗箱 低溫沖擊試驗裝置 低溫卷繞試驗裝置 低溫拉伸試驗儀 切試片機 | GB/T 2951.14—2008 |
5.5 | 濕熱試驗 | 恒溫恒濕試驗箱（Delta儀器專業設計制造） 切試片機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | GB/T33594-2017第 11.5.5 條和GB/T 2423.3-2006(GB/T 2423.34—2012) |
5.6 | 高低溫循環試驗 | 高低溫冷熱交變沖擊試驗箱（Delta儀器專業設計制造） 切試片機 精密天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 | CQC1103-2015 第 11.5.6 條和GB/T33594-2017第 11.5.6條 |
5.7 | 成品電纜的機械強度試驗 （滿足GB/T33594-2017和CQC1103-2015試驗標準要求） | ||
5.7.1 | 曲撓試驗 | 動態曲撓試驗機 電動汽車充電樁電纜曲撓試驗機（Delta儀器專業設計制造） 耐壓試驗機 | GB/T 5013.2-2008 |
5.7.2 | 搖擺試驗 | 電動汽車充電樁電纜搖擺試驗機（彎曲5000次循環以上）（Delta儀器專業設計制造） 耐壓試驗機 | CQC1103-2015 第 11.5.7.2 條和GB/T33594-2017第 11.7.3條 |
5.7.3 | 刮磨試驗 | 電動汽車充電樁電纜刮磨試驗機（刮磨往復2000次以上）（Delta儀器專業設計制造） | JB/T 10696.6-2007 和 CQC1103-2015 第 |
5.7.4 | 抗擠壓試驗 | 電動汽車充電樁電纜抗擠壓試驗機（4KN、11KN、15KN擠壓力）（Delta儀器專業設計制造） | CQC1103-2015 第 11.5.7.4 條和GB/T33594-2017第 11.7.2條 |
5.8 | 電纜的單根阻燃試驗 | 單根電線電纜垂直燃燒試驗機（Delta儀器專業設計制造） | GB/T18380.12—2008 |
5.9 | 彈簧形電纜試驗（適用時） 滿足GB/T33594-2017標準要求 | ||
5.9.1 | 老化前伸縮試驗 | 自然通風老化箱 電線電纜拉力試驗機 精密分析天平 削片機 熱延伸試驗裝置 高溫壓力試驗裝置 抗開裂卷繞試驗裝置 熱穩定性試驗機 | CQC1103-2015 第 11.5.9.1 條 |
5.9.2 | 老化后伸縮試驗 | CQC1103-2015 第 11.5.9.2 條 | |
5.9.3 | 耐久性試驗 | CQC1103-2015 第 11.5.9.3 條 | |
6 | 電纜標志 | 電線電纜印刷字體耐磨試驗機 | GB/T33594-2017 |
7 | 絕緣硬度測定 | 橡膠硬度計 邵氏硬度計 | GB/T33594-2017附錄A |
8 | 護套抗撕裂試驗 | 電線電纜拉力試驗機 抗撕裂試驗試片 | GB/T33594-2017附錄B |
9 | 皂化試驗 | 錐形瓶（磨砂瓶塞） 回流冷凝管 滴定管（移液管） 分析天平 自然通風老化箱 恒溫水浴儀 氫氧化鉀溶液 鹽酸溶液 酚酞乙醇溶液 四氫呋喃 沸石 蒸餾水 | GB/T33594-2017附錄C |

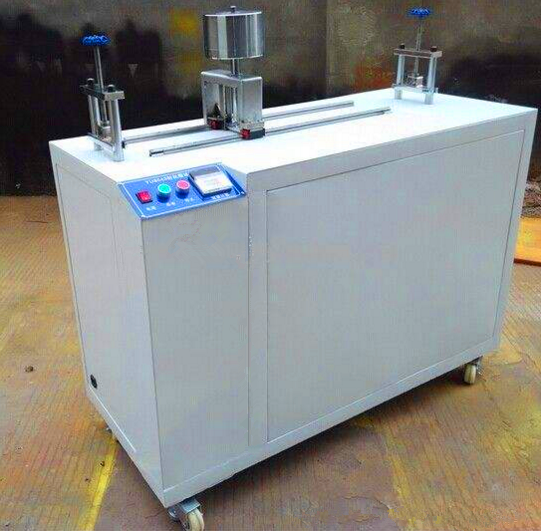

（Fig1 電動汽車充電樁電纜曲撓試驗機）

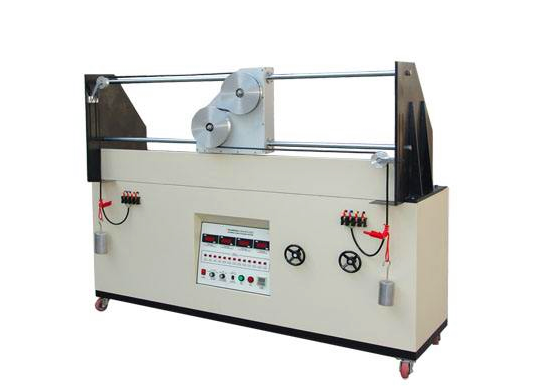

（Fig2 電動汽車充電樁電纜搖擺試驗機）

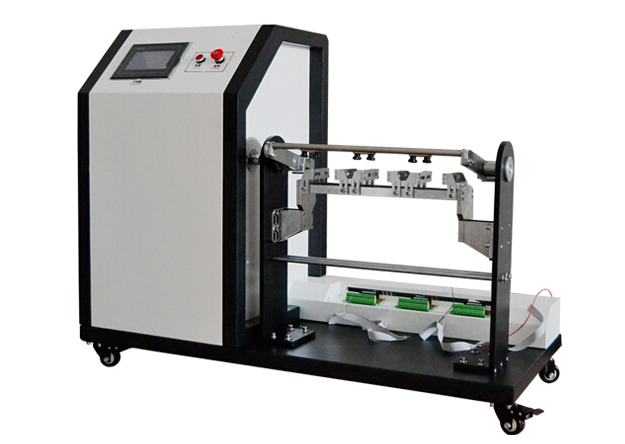

（Fig3 電動汽車充電樁電纜刮磨試驗機）

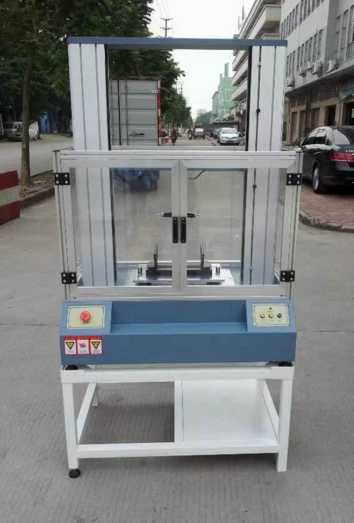

（Fig4 電動汽車充電樁電纜抗擠壓試驗機）

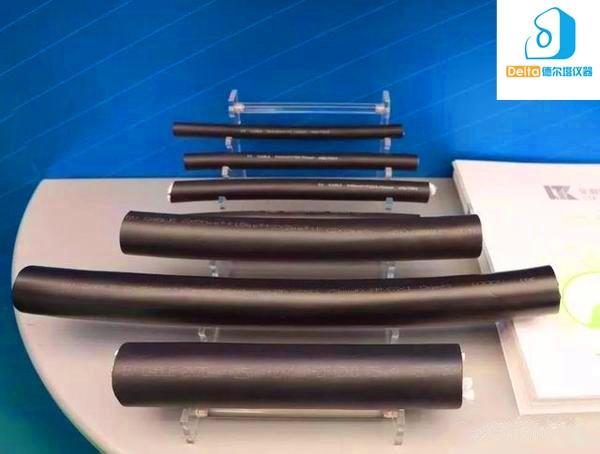

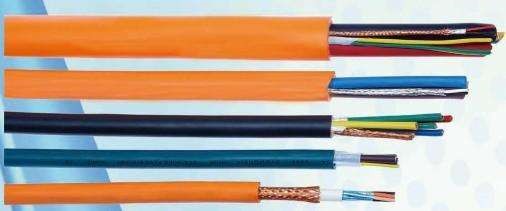

三、電動汽車充電樁電纜主要材料及屬性簡介：
1、 國內GB/CQC/TUV充電線材料要求及開發現狀：
?材質為交聯彈性體，TPE,TPU,HF-XLPE,PVC(其中TUV沒有PVC材質）
?主流為TPE,TPU
?要求耐油抗撕耐候耐水耐酸堿耐高低溫柔軟
?絕緣材料的絕緣電阻要求CQC比TUV高
?護套材料TPE材料CQC抗撕裂要求25，TUV為15
2、UL充電線材料要求及開發現狀
?要求按電源軟線UL62標準，材質為PVC, TPE等
?絕緣有水電容及穩定因子的要求
?護套要耐-40——105°C，耐ASTM2#油，耐UV, 150度2000g熱變形，冷熱沖擊，VW-1阻燃等測試
3、EN/IEC充電線材料要求及開發現狀
?標準基本等同，未定稿，以EN50620為主介紹
?由于GB一般采用IEC標準，IEC一般采用EN標準，有可能未來以此為基礎設定GB
?絕緣材質電性能要求高，采用TPE或交聯彈性體
?護套采用TPU或交聯彈性體，有很高的耐油要求ASTM2#
?要求低煙無鹵?抗撕裂有要求
?目前護套一般采用巴斯夫的TPU，絕緣采用國內的
4、高壓線材料要求及開發現狀
?標準一般采用ISO6722，也有廠家采用機車線標準GB/T12528
?目前滿足6722的材料為TPE或XLPE材質，難點為125度耐熱等級，耐汽油，耐撕裂，耐熱切通，柔軟等指標的同時實現

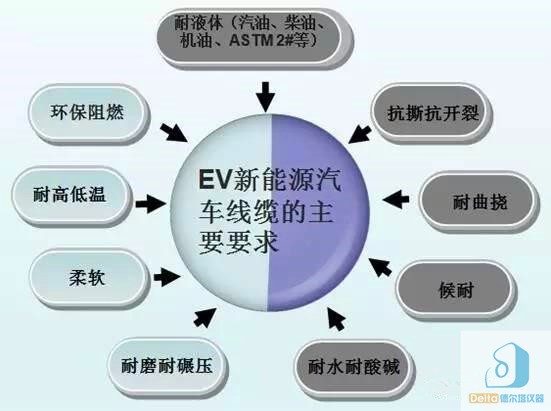

5、EV線纜材料發展方向
1）環保低煙無鹵特斯拉要求無鹵UL62線
2）耐高低溫 -55_150°C的高壓線料，125°C的快充充電線料
3）為提高對短路溫度的沖擊，絕緣采用耐高溫的XLPE或交聯彈性體
4）柔軟 65A的護套， 80A的大平方高壓線料
5）抗撕抗開裂要求抗撕大于40
6）高阻燃 電纜單根阻燃試驗 GB/T18380.12-2008 成束電纜阻燃 ICE60332-3C
7）耐刮磨和車輛輪胎碾壓試驗5000N
8）薄壁高強度，以減輕線纜的重量
9）彈弓線，以利于充電線位置的擺放
10）發光線纜，在夜間可以起到警示作用
