設備概述

燈具耐久性老化試驗房滿足GB7000.1-2015（Clause 12.3 of IEC60598-1:2014）第12章節“耐久性試驗”的12.3條款以及附錄K“溫度測定”試驗要求設計制造；經國內外多家知名燈具生產企業、質量技術監督檢驗所、第三方檢測實驗室、蘇州UL美華實驗室等權威機構使用滿意后推薦，性價比卓越，長期運行溫度穩定，試驗數據精度高，測試效果好。

*控制方式與特色:

     平衡調溫控制系統（BTC）+特殊強制風道送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定使用。

耐久老化房型號: GS-DTNJF15.

1）技術規格：

a)     工作室內部尺寸：2000 (長)㎜×2000(寬)㎜×2200(高)㎜

b)     溫度范圍：20℃～+65℃

c)     溫度波動度：±1℃或更小

d)     溫度均勻度：±2℃（老化房的測試架同一平面上至少布置四個溫度探測器，要求溫度控制在設定值的±2℃，測試架共2層）

e)     升溫速率：≥1℃/min(20℃～65℃約45min)(可調)

f)      降溫速率：≥1℃/min(65℃～20℃約45min) (可調)

g)     單外開門雙外開門尺寸1.2m；雙開門，無反作用力型把手；后鈕:SUS#304；門膠條迫緊:硅膠發泡膠條1條.

h)     能滿足老化燈具總功率 3KW的需求。

2）結構及材質：

a)     內箱材質：噴塑彩鋼板 (內墻和地板噴涂成黑漆)

b)     外箱材質：噴塑彩鋼板

c)     保溫材質：保溫礦物棉

d)     加熱器 （散熱性好，耐用，保修2年）

e)     帶透明觀察窗（可從老化房外方便觀察內部燈具工作情況）

3) 送風循環系統（微風處理，沒有風直接吹到燈具樣品上測試燈架, 1m范圍風量<0.9m/S）：滿足GB50243-2002標準，包含風管管道的連接處理（與公司總風管的連接），低噪音低壓耐高溫循環風機一套，確保出風通過在金屬鏤孔吊頂和試驗室頂部之間，循環風不直接吹到燈燈具樣品上, 室內噪音：≤55 db。

4) 室內照明裝置：

2個防爆日光燈，室外控制燈開關。

5) 控制系統：

溫濕度控制器(TEMI880): 采用韓國原裝進口, PID控制溫濕度控制器。（其優點：穩定性好，耐用可靠，操作簡單。）..

a)     控制器規格:

l  精度:溫度±0.3%1digit F.S.

l  分辨率:溫度±0.1.

l  具有上下限待機及警報功能.

l  多種溫度入力信號選擇.

l  P.I.D控制參數設定及P.I.D自動演算.

b) 畫面顯示功能:

l  觸摸式輸入數據.

l  溫度設定（SV）與實際（PV）值直接顯示.

l  99段LED高亮度顯示SV，PV及各種參數值.

c) 主要電器組件: 全部采用進口組件，穩定，可靠.

l  接觸器:  LG.

l  熱繼電器: LG.

l  控制器:  臺灣.

l  超溫保護器: 臺灣.

l  無熔絲開關: 三凌.

l  固態繼電器: 臺灣.

l  開關按鈕:  臺灣 .

l  干燒保護器: 意大利.

d) 控制面板:

l  溫度控制器.

l  電源按鈕開關.

l  故障指示(聲光報警).

l  電源指示燈.

6）安全保護裝置：

l  過零點閘流體功率控制器.

l   風機過流過載保護器.

l   超溫?cái)嚯姳Ｗo(hù)器.

l   加熱空焚防止開關.

l   加熱器陶瓷E-16快速保險絲.

l   線路保險絲及全護套式端子.

l   煙霧探測警報裝置.

7)燈具試驗安裝工作臺/支架:

采用多功能測試架，分 2層,尺寸：約1800mm * 1000mm * 1400 mm(長x寬x高)（第一層約400mm高,第二層約1400 mm高）；測試兩邊均可安裝可拆裝的測試臺板，可根據檢測要求安裝固定式燈具（面板燈、吸頂燈，墻燈等）、嵌入式燈具、燈管、球泡燈、路燈、投光燈、隧道燈等多種燈具安裝板。

8）老化房配備測試電源規格:

9) 庫內發熱量: 不超過20KW.

10) 周圍環境:

l  可允許使用溫度范圍：0℃～＋30℃.

                       l  性能保證范圍:＋5℃～＋30℃.

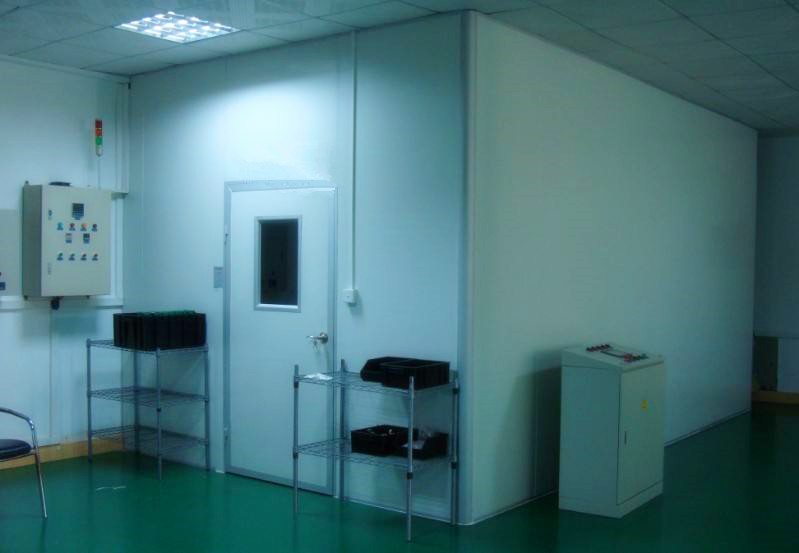

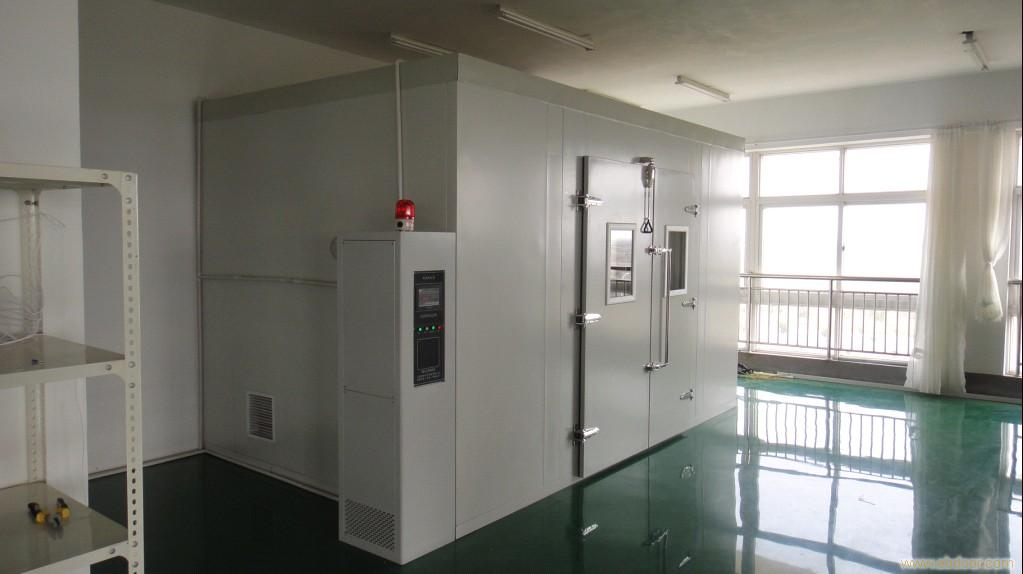

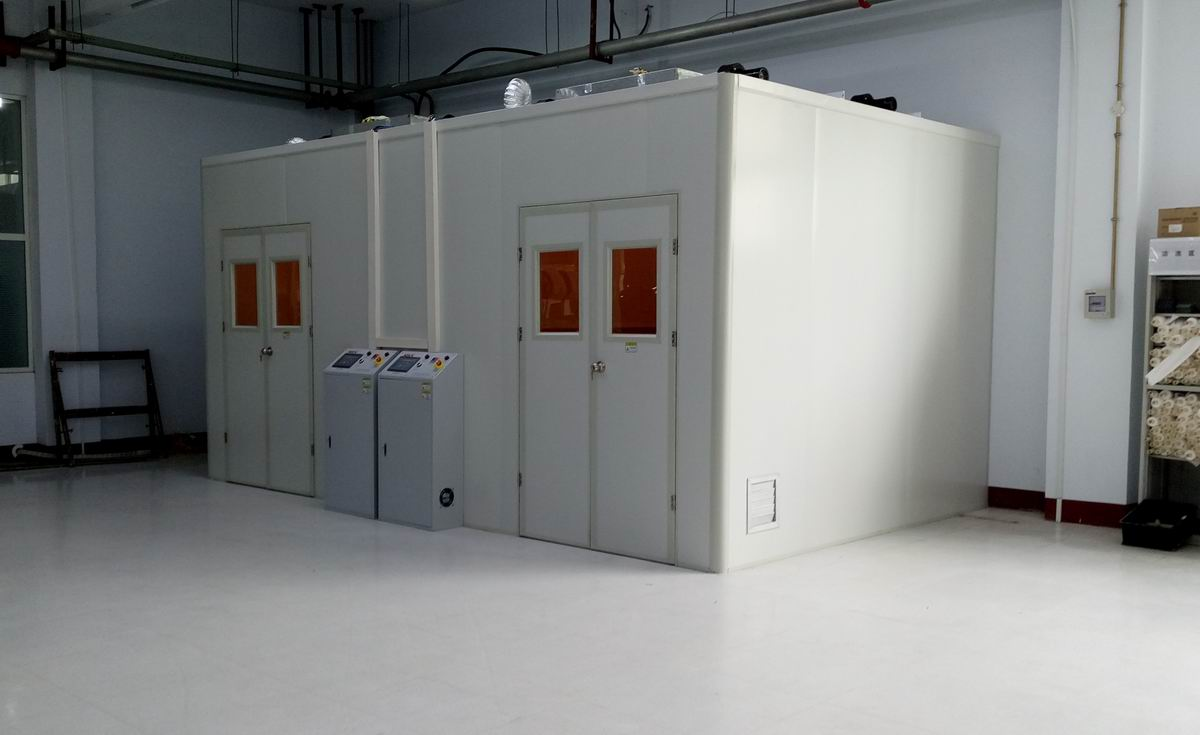

客戶案例：

設備特征：

1、該設備可實現燈具試驗的環境溫度控制，采用循環加熱或冷卻室內空氣的方式，溫度傳感器適時探測、采用先進PID控制技術，使其穩定在設定的范圍內。

2、本設備測試輸入電源采用穩壓電源，20路獨立可調輸出，每路輸出獨立電壓調節、電壓指示；每組輸出獨立電流指示、工作狀態監控、工作時間指示。

3、非正常測試：三個獨立隔離小區域測試工位；配測試電源、煙霧報警、排煙裝置；工業控制電腦配專用控制軟件監控工作狀態，用戶可根據實際需求獨立設置每路測試電源電壓、測試時間控制（開機時間、關機時間）、計數控制；可以設定多個通斷周期的工作及工作周期的時間設定（如21H通電、3H斷電，共10個周期或1小時通電、2小時斷電，共100個周期）；

4、設備具有超溫探測、斷路檢測、短路檢測等故代檢測功能，并記錄保存故障原因、發生故障時間及已完成的試驗次數，同時依據不同的故障產生不同的聲光報警。

5、提供多種燈具安裝平板、平臺、掛鉤及擋光隔板以適應多種不同燈具測試。

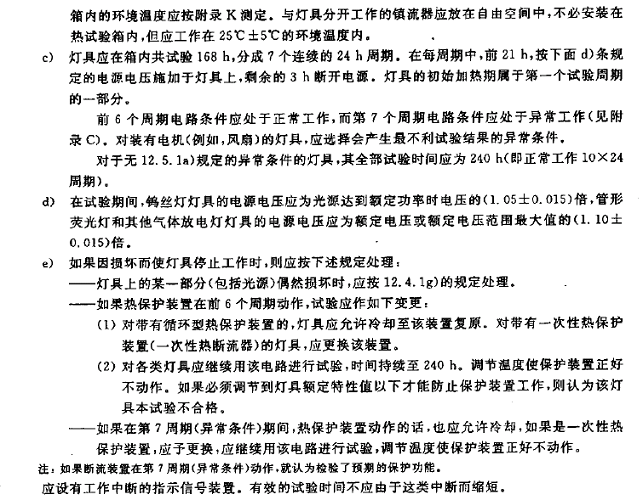

符合標準：

燈具恒溫及耐久性試驗室滿足GB 7000.1-2015（燈具 第1部分:一般要求與試驗）、IEC60598-1：2014標準第12.1－12.3條的要求、GB7000.5-2005《道路與街路照明燈具安全要求》第12.1條的要求設計制造。
