近期，美國國家標準協會ANSI發布了針對LED驅動電源、LED控制器的ANSI UL 8750-2018 Light Emitting Diode (LED) Equipment for Use in Lighting Products的安全標準更新，主要更新了Type IC LED 驅動電源、Wired Control Circuit 調光線路的安全隔離要求和解決方案。

對比當前最新的歐洲標準：EN61347-1:2015 EN61347-2-13:2014+A1:2017中的要求，不難發現LED驅動電源和控制電路、調光電路的標準存在明顯的歐美差異，詳細更新要求和差異對比如下：

ANSI UL8750-2018的更新要求：

UL 8750 Supplement SF的更新會在2020年05月01日生效，主要是控制線路需要和其他線路要有隔離或附合exception a-e。

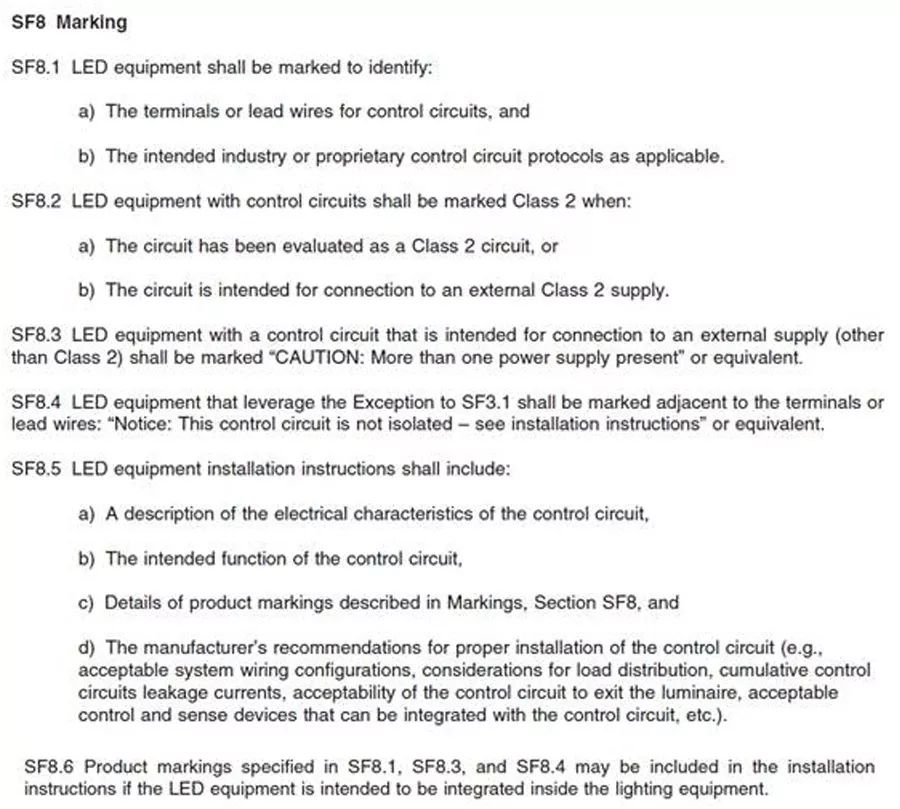

SF8是 Wiring controlled circuit 是有標簽及說明書的要求。

修改范圍以詳細說明限制

修訂二次光學器件的可燃性要求

修訂直接插入式和通過電纜單元的易燃性要求以便澄清

外殼開口要求的修訂

對應變和后推減壓要求進行修訂以便澄清

修改電氣間距要求

修訂保護裝置的要求，以參考熔斷電阻器和恒溫器

修訂補充SA以獲得更明確的決策路徑以確定合規性

補充SC的修訂，以將TL型LED驅動器要求與P類LED驅動器類型對齊

補充SE中要求的修訂

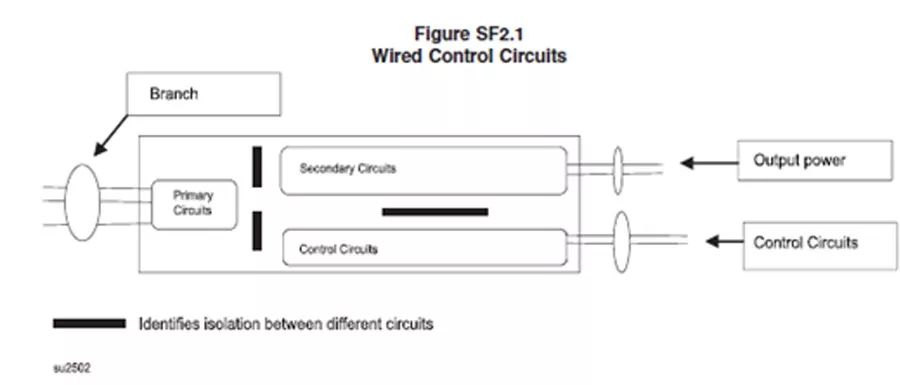

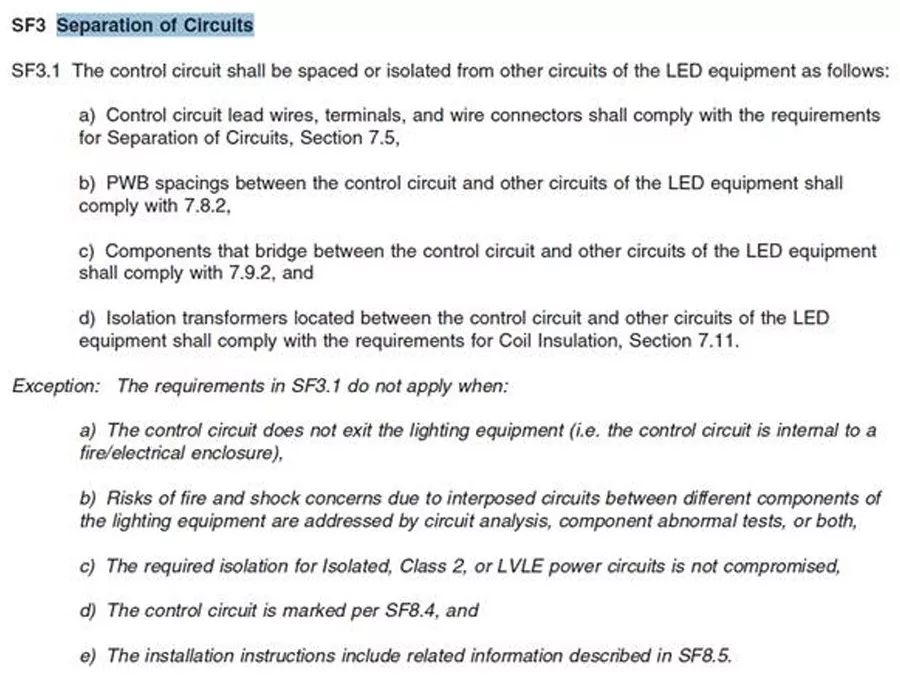

ANSI UL8750對于如下圖示中的LED控制電路，如果滿足以下條件之一，則可以不用隔離電路。

如果控制電路不會外露，被防火/防觸電外殼包裹

控制電路通過異常測試證明不會有起火觸電危險

非隔離的控制電路不會影響其他安全的隔離/Class 2/LVLE等安全電路

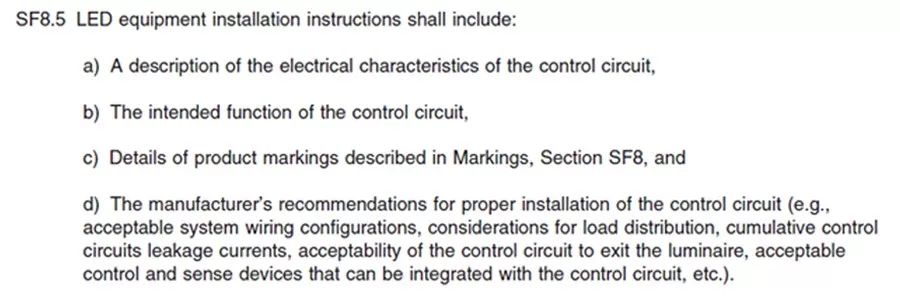

控制電路帶以下警告標語"Notice: This circuits not isolated-see installation instruction”，同時安裝說明書需要體現以下內容：

UL更新Type IC LED Driver可替代的要求：

在2018年10月18號，UL8750新增了補充要求Type IC的LED驅動類型，專門針對Type IC環境下可替代式驅動提出了新要求。

1、Construction requirements 結構要求-滿足Class P要求：

1）接線要求滿足以下條件之一即可：

采用金屬軟管連接

在正常使用條件下安裝在接線盒中且電源外殼被接線盒外盒完全包裹住

如果正常使用時是安裝在燈具外表面，燈具外殼必須對電源進行保護

2）溫度控制要求：請注意產品不可借助外部溫度控制器件來控制，而且散熱裝置必須滿足要求

3）產品需要采用金屬外殼，金屬外殼同時滿足第6章節中防火防觸電要求

2、Testing requirements 測試要求

在溫升方面，除非滿足Clause 8.3額外要求，否則LED驅動電源外殼全部的點不能超過Class P 中90℃最小耐溫值要求

依據UL1598標準，針對嵌入式燈具的溫升要求進行測試，區別在于因LED驅動電源不帶光源，所以測試箱底部不用開孔

環境溫度在25℃條件下進行測試

3、Marking 標簽

請?jiān)跇?biāo)簽上注明 "Type IC LED driver"

請?jiān)跇?biāo)簽上注明 "For Connections Use Wire Rated for at Least 90℃ (194℉) "or equivalent

4、Replacement principle 替換原則

Type IC電源可替換已有認證的NON-Type IC燈具中電源，替換原則列表詳見如下：

歐洲最新版本LED控制器標準為 EN61347-1：2015 conjunction with EN61347-2-13：2014+A1：2017

如果調光部分未隔離，結構就會有問題, 例如：0-10V調光電路設計時，需要與LV電路進行隔離。調光的負極如直接和GND連接，結構NG.需要增加一款驅動小板進行隔開。

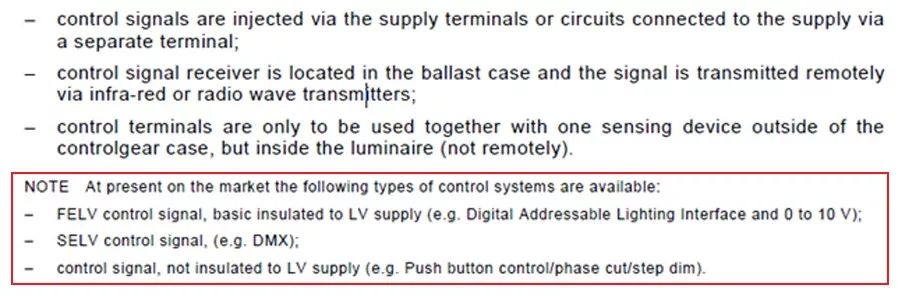

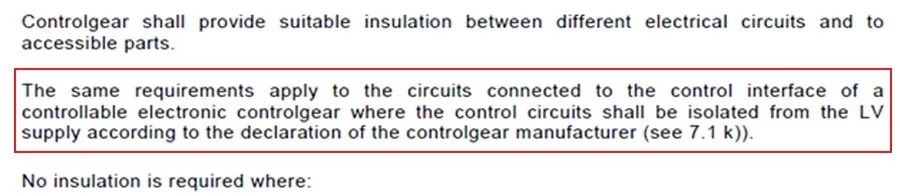

參見標準EN61347-1：2015 cl15.4 Insulation between circuits and accessible parts 章節Clause 15.4.1-Genaral。

技術總結和建議：

北美市場接受外接調光/控制電路為非隔離電路，只需要在產品和說明書加對應警告警告說明書；

歐規市場，外接調光/控制電路為非隔離電路，需要通過電路隔離來保證產品安全。
